9
4. С ослабленным приводным ремнем
двигателя, снимите оба приводных ремня со
шкивов.
5. Оба шкива прикреплены к своим валам
двумя
установочными винтами. Они
находятся на дне V-образных канавок
шкивов. При помощи торцевого ключа
ослабьте (но не снимайте) все четыре
установочных винта.
6. Снимите шкивы со своих валов.
7. Установите нижний шкив на верхний вал, а
верхний шкив на нижний вал.
8. Установите верхний шкив прямо напротив
редуктора и затяните два установочных
винта, которые крепят шкив к валу.
9.
При помощи поверочной линейки,
приставленной к краю шкива, убедитесь, что
нижний шкив выровнен с верхним. Затем
затяните два установочных винта, которые
крепят шкив к валу.

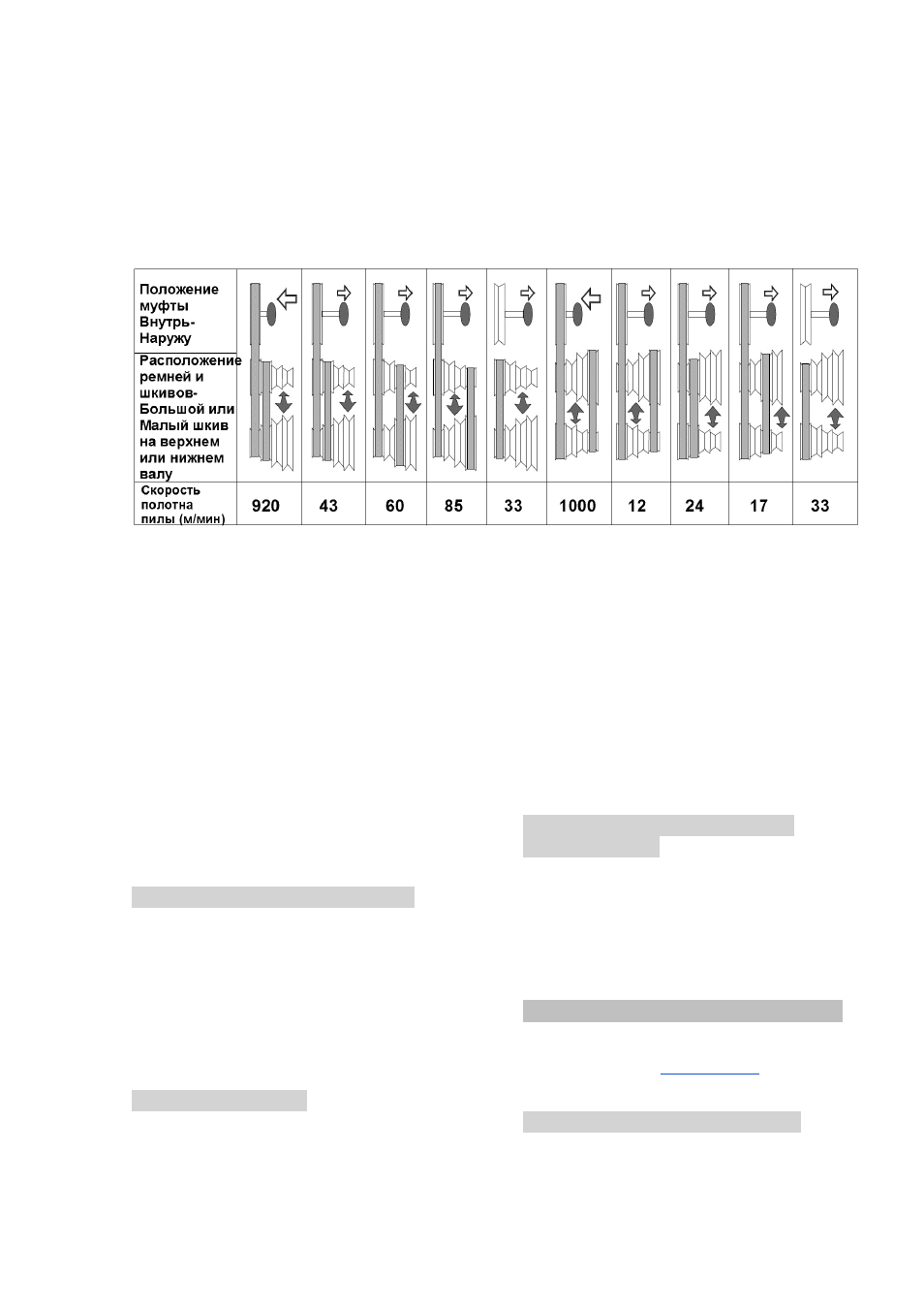

Рисунок 10. Положение муфты и шкивов при настройке скорости.
10. Установите ремни на нужные позиции
(См. Рис. 10)
11. Ослабьте электродвигатель, под своим
весом он повернется вниз. Вес двигателя
обеспечивает оптимальное натяжение ремня.
12.
Вес двигателя должен обеспечить
оптимальное натяжение, так что середина
малого приводного ремня переместится
примерно на толщину ремня. (Ремень
высокой скорости настраивается в то же
время, когда и малый ремень)
13. Установите приводную муфту на нужную
позицию (внутрь или наружу)
14. Закройте дверцы.
15. Подключите электрошнур к сети или
включите автоматический выключатель ветви
сети.
Применение системы наклона
Угловая шкала поставляется вместе со
станком. Она расположена в пазу передней
части рабочего стола. Уклон может быть от 0
до 45 градусов.
Настройка угловой шкалы:
1. Ослабьте крепежный винт на угловой
шкале.
2. Наклоните на нужный угол.
3. Затяните крепежный винт.
Применение упора
1. Разблокируйте упор, ослабив фиксатор
(см. 7) и рукоятку (см. 10).
2. Подвиньте упор по его направляющим,
пока он не будет находиться на необходимом
расстоянии от полотна.
3. Слегка затяните фиксатор и рукоятку.
4.
При помощи угольника измерьте
расстояние от кромки паза рабочего стола до
передней
и задней части упора.
Отрегулируйте упор так, чтобы эти
расстояния были одинаковыми.
5. Измерьте расстояние от упора до полотна
снова.
Отрегулируйте упор, если
необходимо, пока он не будет на нужном
расстоянии
от полотна и не будет
параллелен пазу рабочего стола.
6. При помощи фиксатора и рукоятки крепко
зафиксируйте упор.
Использование системы для
отвода опилок
На нижней части рабочего стола за зоной
резания
находится пластиковая труба,
которую можно подсоединить к вытяжной
установке либо цеховой системе отвода
пыли. Систему отвода опилок можно увидеть
на нескольких рисунках, иллюстрирующих
работу на станке.
8. Поставляемые принадлежности
Полный ассортимент принадлежностей
смотрите на сайте
www.jettools.ru или в
каталоге.
9. Техническое обслуживание
Данный раздел содержит рекомендации по
регулярному обслуживанию станка.
