Замена ленточного полотна
ПРЕДУПРЕЖДЕНИЕ: Станок должен быть
выключен
и отсоединен от
электропитания при замене полотен.
1. Выдерните электрошнур из розетки или
выключите
автоматический выключатель
ветви сети.
2. Откройте дверцы верхнего и нижнего
приводного колеса (см. рис. 1)
3. Полностью ослабьте натяжение полотна,
повернув ручку натяжения против часовой
стрелки до конца.
4. Удалите штифт выставления уровня стола.
У штифта плотная посадка в пазу. Но он без
резьбы. (см. Рис. 13).
5. При помощи отвертки уберите вкладыш
рабочего стола.
6. Ослабьте установочные винты, которые
фиксируют направляющие блоки. Выдвиньте
направляющие блоки. Затем поверните ручку
микрорегулировки, чтобы сдвинуть опорный
подшипник назад как можно дальше.
7. При помощи торцевого ключа, ослабьте
установочный
винт, который фиксирует
нижний узел направляющих и опорного
подшипника. Сдвиньте узел назад как можно
дальше при помощи ручки микрорегулировки
на нижней стороне узла. (см. рис. 11).

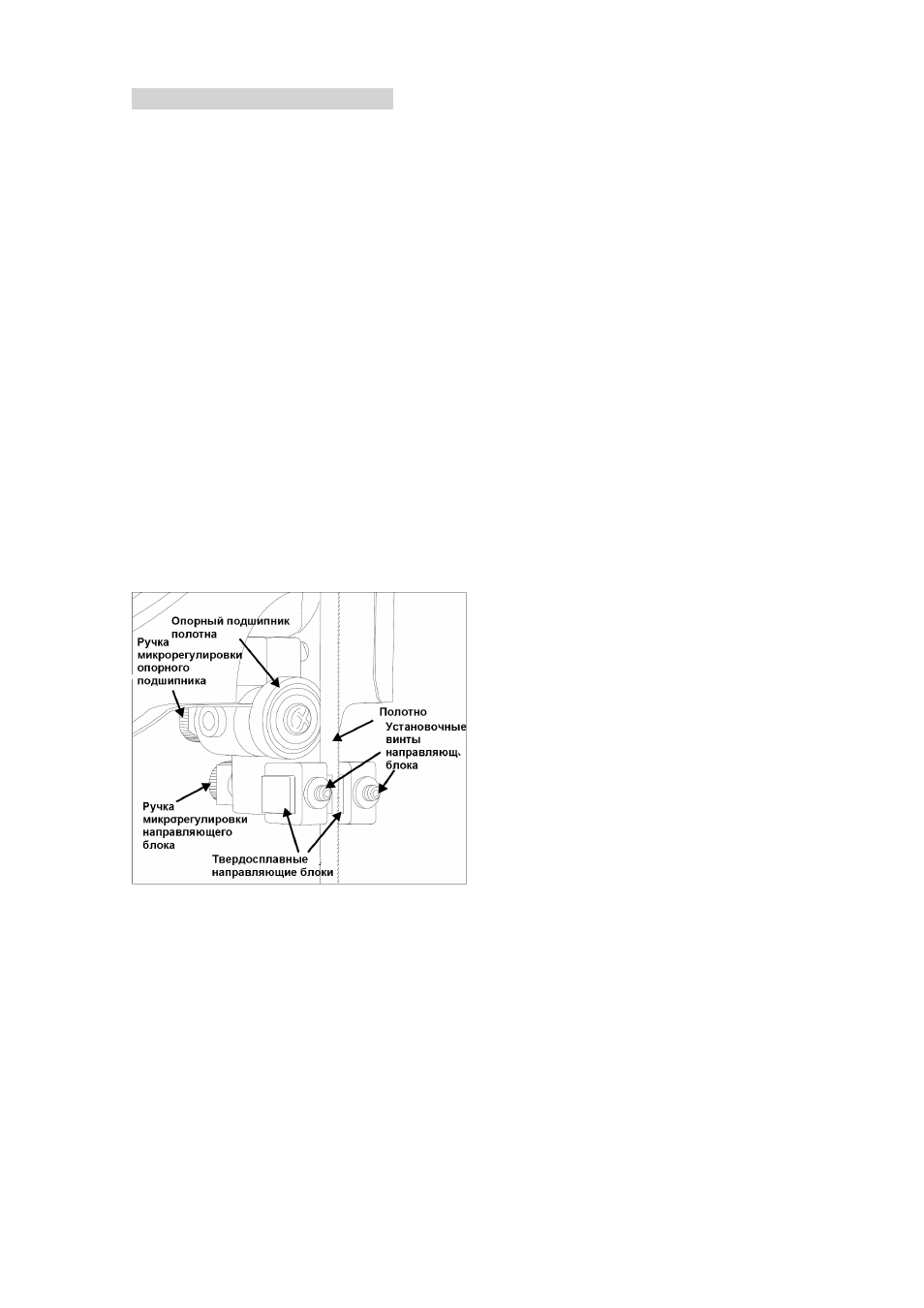

Рисунок 11. Верхние направляющие
8. При помощи торцевого ключа ослабьте
установочные
винты твердосплавных
направляющих. Сделайте относительно
большой зазор между направляющими.
Сделайте это на нижних и верхних
направляющих.
9. ОДЕНЬТЕ КОЖАНЫЕ ПЕРЧАТКИ И
ЗАЩИТНЫЕ ОЧКИ ПО ANSI Z87.1, ЧТОБЫ
ЗАЩИТИТЬ СЕБЯ ОТ ПОЛОТНА. Аккуратно
снимите
полотно с приводных колес.
Снимите полотно со станка через паз в
рабочем столе.
10. Сложите полотно в безопасное место.
ПРИМЕЧАНИЕ: Почистите внутреннюю часть
станка при помощи цехового пылесоса.
Проверьте подшипники и другие открытые
части станка.
11.
Находясь в защитных перчатках,
аккуратно протяните полотно в паз рабочего
стола и наденьте на верхнее и нижнее
приводное колесо.
ПРИМЕЧАНИЕ:
полотно можно
устанавливать сверху-вниз. Убедитесь, что
зубья пильной ленты смотрят вниз.
ПРИМЕЧАНИЕ: Полотно должно свободно
располагаться по всей траектории резания.
Верхние и нижние направляющие не должны
прикасаться к полотну ни в одной точке.
Также убедитесь, что полотно находится в
пазу защиты полотна с левой стороны рамы
станка. На рис. 3 найдите защиту полотна.
12. Натяните полотно при помощи ручки
натяжения.
Уровень натяжения для
различной ширины полотна показан метками
на устройстве натяжения. На рисунке 3
изображена система натяжения.
13. Медленно поверните верхнее приводное
колесо рукой, одновременно НАБЛЮДАЯ ЗА
ХОДОМ
ПОЛОТНА. Полотно должно
находиться более ли менее по центру колес.
Если это не так, отрегулируйте полотно,
чтобы оно располагалось по центру.
14. Разблокируйте ручку настройки наклона,
ослабив
фиксирующую гайку-барашек.
Регулировка ручки и гайки-барашка показана
на рис. 7.
15. Поверните ручку настройки наклона
(СОВСЕМ НЕМНОГО за один раз), чтобы
отрегулировать наклон верхнего приводного
колеса. Делайте это, поворачивая верхнее
колесо рукой, и производите настройку, пока
полотно не будет по центру колеса.
16. Поверните фиксирующую гайку-барашек
на механизме настройки наклона.
17. При помощи ручки микрорегулировки,
подвиньте узел нижних направляющих (См.
рис. 12) вперед, пока опорный подшипник не
прикоснется к задней кромке полотна пилы.
18. Отрегулируйте нижние твердосплавные
направляющие, чтобы они прикоснулись к
боковым сторонам полотна. Убедитесь, что
направляющие
НЕ ПРИКАСАЮТСЯ К
ЗУБЬЯМ ПОЛОТНА. Направляющие должны
прикасаться только к беззубой части пилы.
После
настройки твердосплавных
направляющих на нужную величину, крепко
затяните установочный винт.
