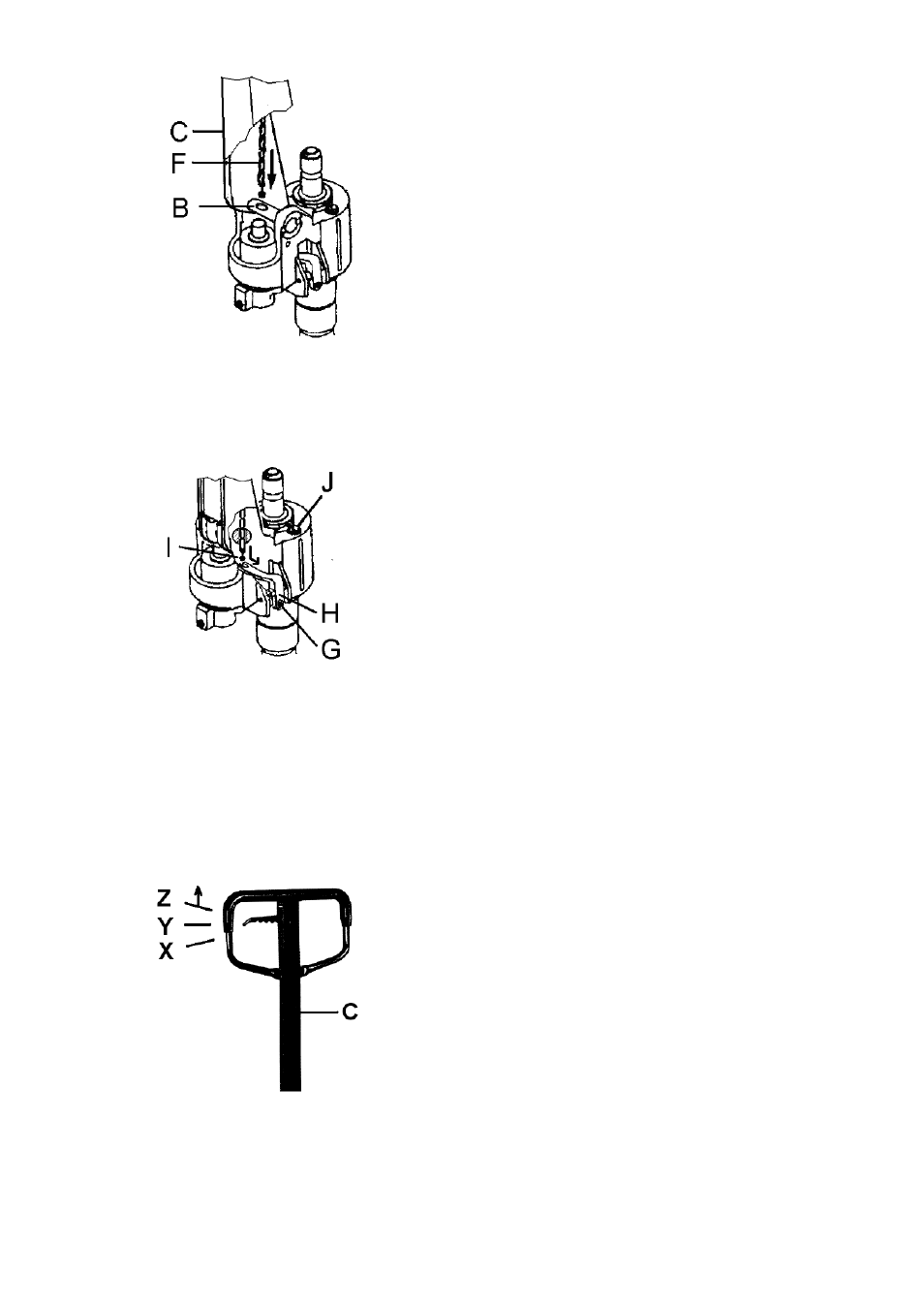

Рис. 5
Ослабьте регулировочный винт клапана
(G, Рис. 6).
Соедините конец цепи (I) с кулисой (H).
Снова затяните регулировочный винт
клапана (G, Рис. 6) на кулисе.
Рис. 6
Регулировочный винт клапана (G)
отрегулирован на заводе.
6. РАБОТА СТАНКА
Поднятие груза: положение X
Опустите вилы до конца. Заведите вилы
под груз или паллету. Опустите рукоятку (Х,
Рис. 7). Поднимая и опуская рукоятку (С),
поднимите вилы на необходимую высоту.
Рис. 7
Перемещение груза: положение Y
Установите рукоятку в среднее положение
(Y). С помощью направляющей рукоятки (С)
перемещайте груз и направляйте тележку.
Опускание груза: положение Z
Чтобы опустить груз, установите рукоятку
в положение (Z). Подпружиненная рукоятка
выбора режима сама вернется в исходное
положение. Выведете вилы из-под груза.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И
ОСМОТР
Общие указания
Регулярно очищайте тележку.
Немедленно
заменяйте неисправные
защитные приспособления.
7.1 Смазка
Ежегодно:
проверяйте уровень масла.
Открутите пробку маслоналивного отверстия (J,
Рис. 6). Заполните резервуар маслом для
гидравлических систем на 80% (уровень масла
должен быть на уровне примерно 50 мм от дна
резервуара).
Каждые полгода: 5 точек смазки: в области
корпуса роликов, в области направляющей
рукоятки, в области корпуса направляющих
роликов.
Смазывайте все подвижные части.
7.2 Очистка выпускного клапана
Время от времени выпускной клапан
засоряется.
Для очистки: быстро поднимайте и опускайте
направляющую
рукоятку, одновременно
установите регулировочную рукоятку(Z, Рис. 7)
для режима опускания груза.
Когда вилы тележки будут полностью
опущены, клапан очищен.
При необходимости повторите операцию.
7.3 Регулировка кулисы
Установите регулировочную рукоятку в
среднее положение (Y, Рис. 7).
Регулировка винта клапана (G, Рис. 6)
осуществляется движениями направляющей
рукоятки. Клапан отрегулирован правильно,
если при движении направляющей рукоятки
вилы не поднимаются и не опускаются.
