Инструкция по эксплуатации Jet Tools PT-2748W
Страница 3
3
4.1 Опасности
Даже в результате надлежащего использования могут возникать опасные ситуации.
Опасность в результате незафиксированного груза или неверно распределенной нагрузки.
Опасность в результате плохого сцепления с полом.
Опрокидывание тележки или падение груза могут привести к травмам.
Опасность защемления в результате перемещения груза по неровной поверхности.
Опасность защемления в результате слишком быстрого перемещения груза.
4.2 Техническое описание
Минимальное расстояние от пола до плоскости вил 73 мм, вилы закруглены на конце, ролики с
капроновым покрытием.
Удобные рукоятки и рукоятка поворота управляемых колес 200° для удобства управления и
обеспечения подвижности тележки.
Хороший контакт с неровной поверхностью обеспечивает шарнирное крепление передних
колес.
Дроссельный клапан позволяет плавно опускать груз и предохраняет от ударной нагрузки.
Тележка для транспортировки паллет JET разработана для продолжительного срока службы с
минимальным сервисным обслуживанием.
5. МОНТАЖ
Тележки поставляются в деревянных
ящиках по 6 штук. Перед эксплуатацией
тележку необходимо собрать.
Направляющая рукоятка и рама должны
подходить друг другу.
Маркировка на рукоятке и раме должна
совпадать.
Утилизируйте упаковку в соответствии с
нормами охраны окружающей среды.

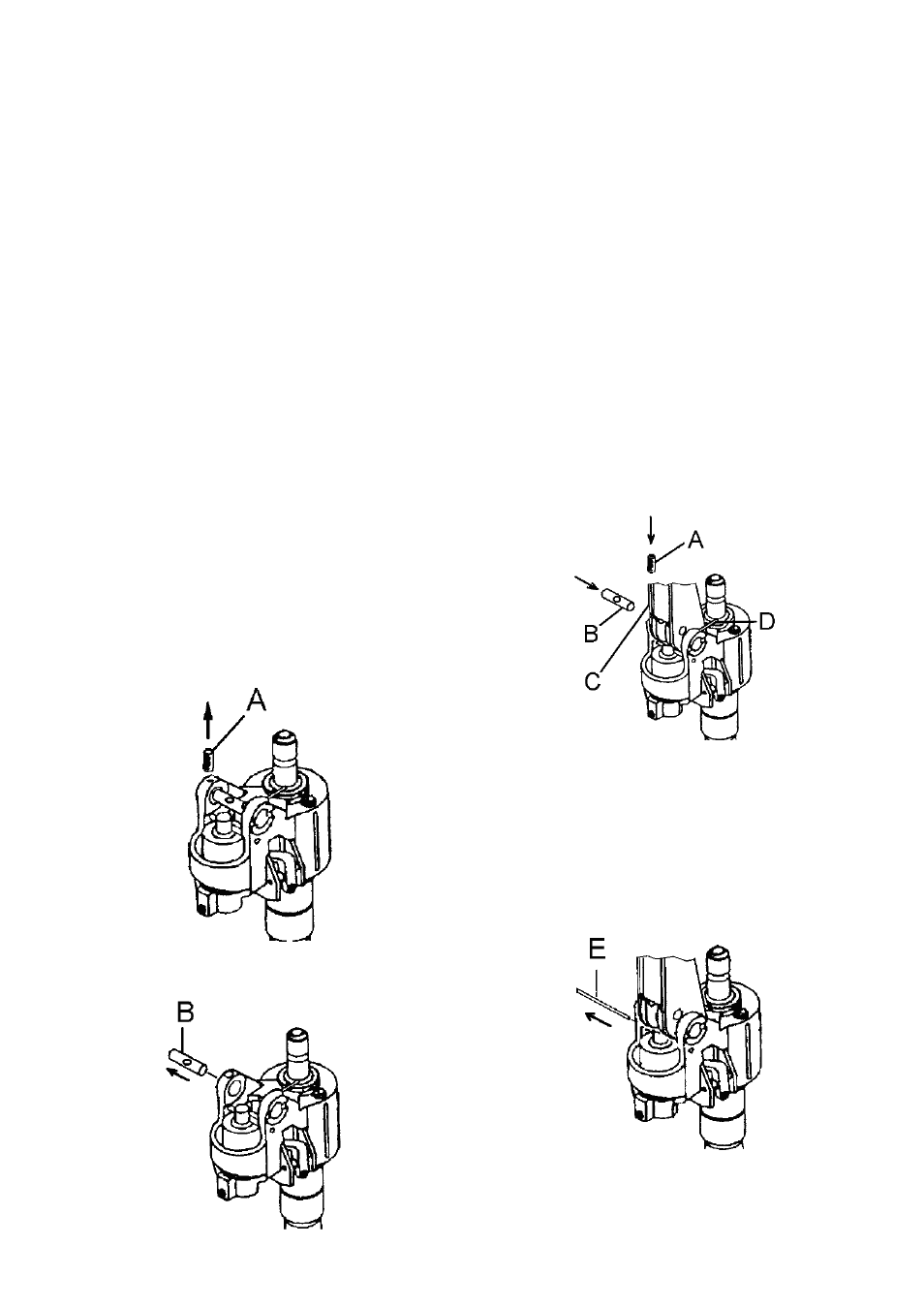

Монтаж рукоятки
Выкрутите резьбовой штифт (A, Рис. 1).
Рис. 1
Вытащите штифт (B, Рис. 2).
Рис. 2
Выровняйте отверстия рукоятки (С) с
отверстиями в корпусе гидравлического
цилиндра. Установите штифт (В).
Рис. 3
Вкручивайте штифт (В), пока отверстия
штифта и пружинного штифта (D) не
окажутся на одной линии.
С
помощью
молотка
установите
пружинный
штифт (D) в
корпус
гидравлического цилиндра.
Вкрутите резьбовой штифт (A).
Снимите
предохранительный
штифт
гидравлического цилиндра (Е, Рис. 4).
Рис. 4
Протащите дистанционную цепь (F, Рис. 5)
через отверстие в штифте (В).
