Инструкция по эксплуатации Metabo PK 300
Страница 3

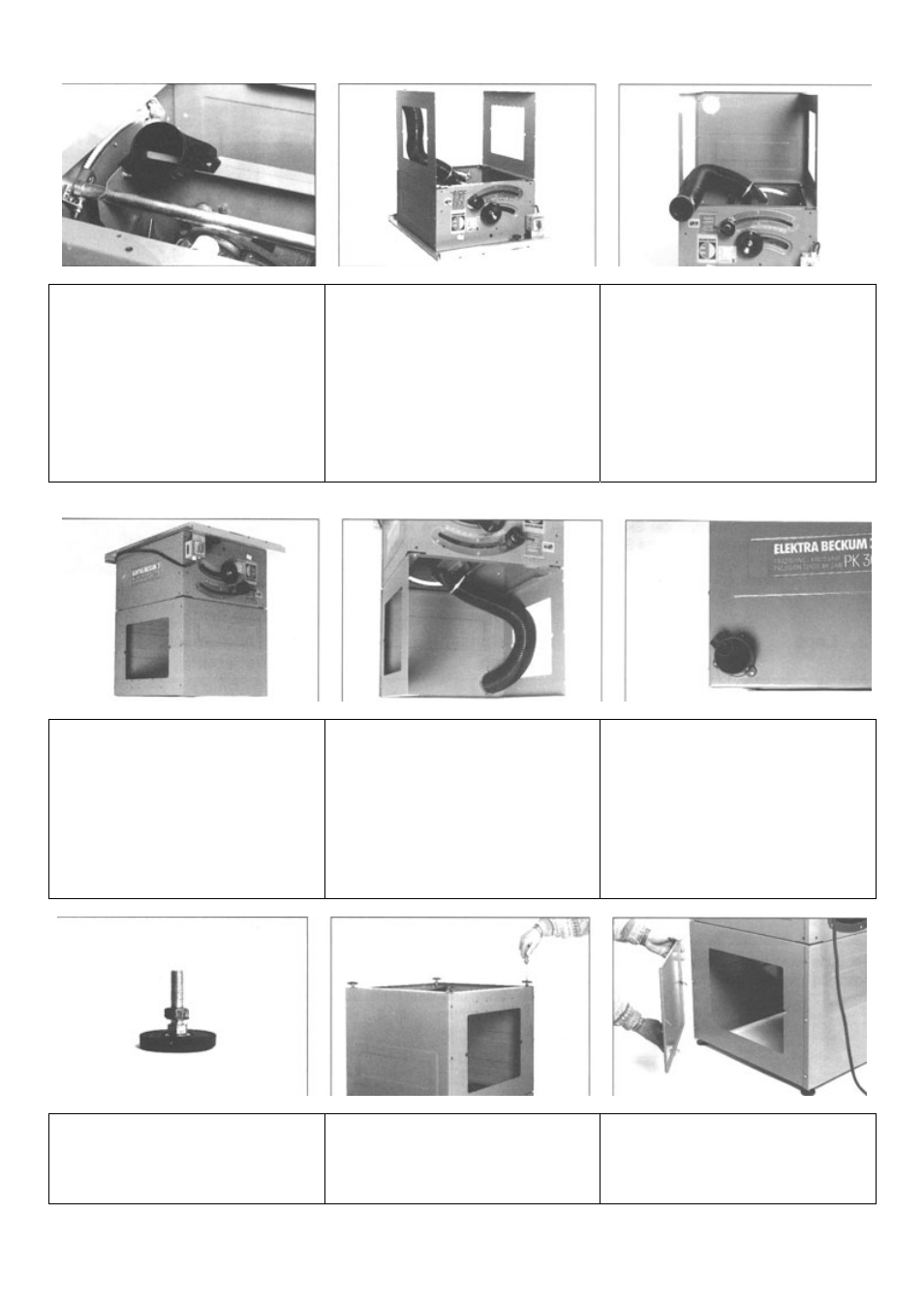

Монтаж на ящике для опилок шту-
цера для подсоединения устройст-
ва отсоса опилок.
Материал:
3 болта с шестигранными головка-
ми М 6х16
3 стопорные шайбы с внутренним
диаметром 6,4 мм
3 шестигранные гайки М 6
Натяните на штуцер соединитель-
ный шланг диаметром 100 мм и
закрепите шланг хомутом диамет-
ром 100 мм. Установите обе боко-
вые стенки.
Материал:
4 болта с шестигранными головка-
ми М 6х16
4 стопорные шайбы с внутренним
диаметром 6,4 мм
4 шестигранные гайки М 6
Заднюю стенку (с отверстием) со-
едините болтами с боковыми стен-
ками.
Материал:
6 болтов с шестигранными голов-
ками М 6х16
6 стопорных шайб с внутренним
диаметром 6,4 мм
6 шестигранных гаек М 6
Вставьте в отверстие штуцер для
подсоединения устройства отсоса
опилок и закрепите штуцер болта-
ми.
Материал:
3 болта с шестигранными головка-
ми М 6х16
3 стопорные шайбы с внутренним
диаметром 6,4 мм
3 шестигранные гайки М 6
Наденьте соединительный шланг
диаметром 100 мм на штуцер и
закрепите шланг двумя хомутами
диаметром 100 мм.
Переднюю стенку соедините бол-
тами с боковыми стенками.
Материал:
6 болтов с шестигранными голов-
ками М 6х16
6 стопорных шайб с внутренним
диаметром 6,4 мм
6 шестигранных гаек М 6
На резьбовую часть каждой из че-
тырёх регулируемых опор навер-
ните по одной шестигранной гайке
М 10.
Вверните в резьбовые отверстия 4
регулируемые опоры.
Материал:
4 болта с шестигранными головка-
ми М 10.
Теперь туго затяните все соедини-
тельные болты. Переверните ма-
шину и закройте крышками отвер-
стия в боковых стенках.
