использованием плоской стороны переднего профиля.
Выполняйте указания, приведенные в разделе 5.3 настоящей инструкции.
Уложите упор плоской стороной на рабочий стол. Продольным перемещением необходимо установить упор в
такое положение, чтобы он почти касался середины пильного диска. Плоская сторона должна указывать на
пильный диск. Снова туго затяните обе барашковые гайки.

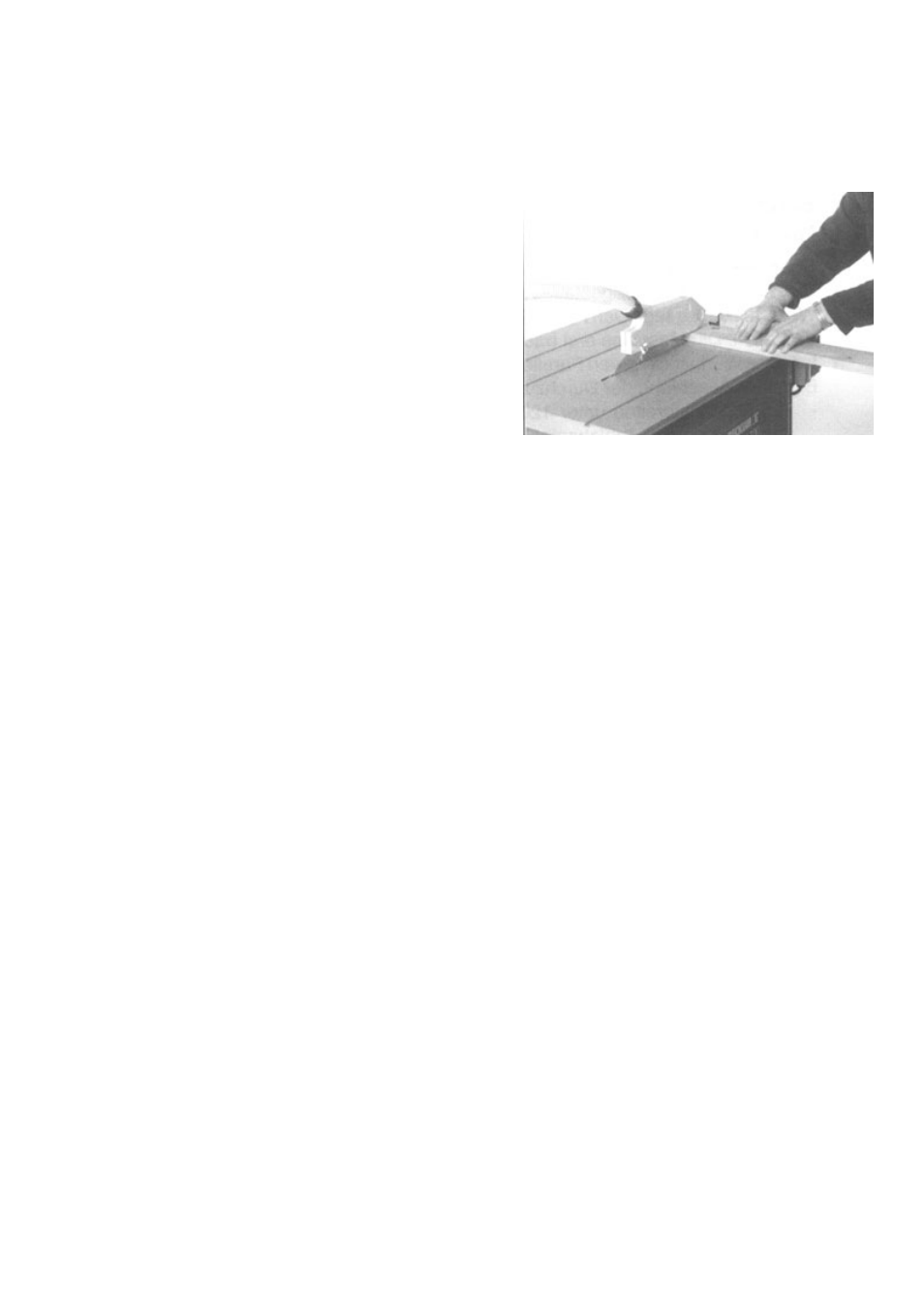

11.5 Поперечный разрез
Любого рода поперечный разрез должен выполняться только
с использованием поворотного упора или сдвижного
суппорта,
который
поставляется
как
специальная
принадлежность.
Для выполнения поперечного разреза используется плоская
сторона параллельного упора. Передний профиль упора
сдвигается таким образом, чтобы он почти касался пильного
диска. Если необходимо нарезать заготовку на короткие
части, следует дополнительно установить отклоняющий клин
(см. раздел 8). Отклоняющий клин устраняет опасность
выбрасывания вверх отрезанной части заготовки при захвате
её поднимающимися зубьями пильного диска.
11.6 Нарезание пазов/шипов
-
Для нарезания шипов и выборки пазов необходим шаблон для продвижения заготовки (см. раздел 7).
Форма вырезов шаблона должна быть согласована с обрабатываемой заготовкой.
-
На машине должен быть установлен разжимной клин (см. раздел 5.5).
Указание по выполнению работы:
Правой рукой направляйте заготовку вдоль параллельного упора. Левой рукой предохраняйте заготовку вме-
сте с шаблоном от опрокидывания и подводите заготовку к рабочему инструменту. После выполнения разреза
отведите заготовку вместе с шаблоном назад в исходное положение.
11.7 Формирование шипов
Формирование предварительно нарезанных шипов (см. раздел 11.5) должно выполняться только с использо-
ванием поворотного упора или поставляемого как специальная принадлежность сдвижного суппорта.
-
На машине должен быть установлен разжимной клин (см. раздел 5.5).
-
Вспомогательный упор должен быть установлен таким образом, чтобы он почти касался пильного диска.
11.8 Нарезка клиньев
Нарезка клиньев должна производиться только с использованием шаблона, форма которого соответствует
длине, ширине и углу необходимых клиньев (см. раздел 8).
-
На машине должны быть установлены разжимной клин и колпак защиты от разлетающихся опилок.
Правой рукой прижимайте шаблон с заготовкой к параллельному упору и одновременно направляйте к пиль-
ному диску. Левой рукой поддерживайте заготовку.
