7.

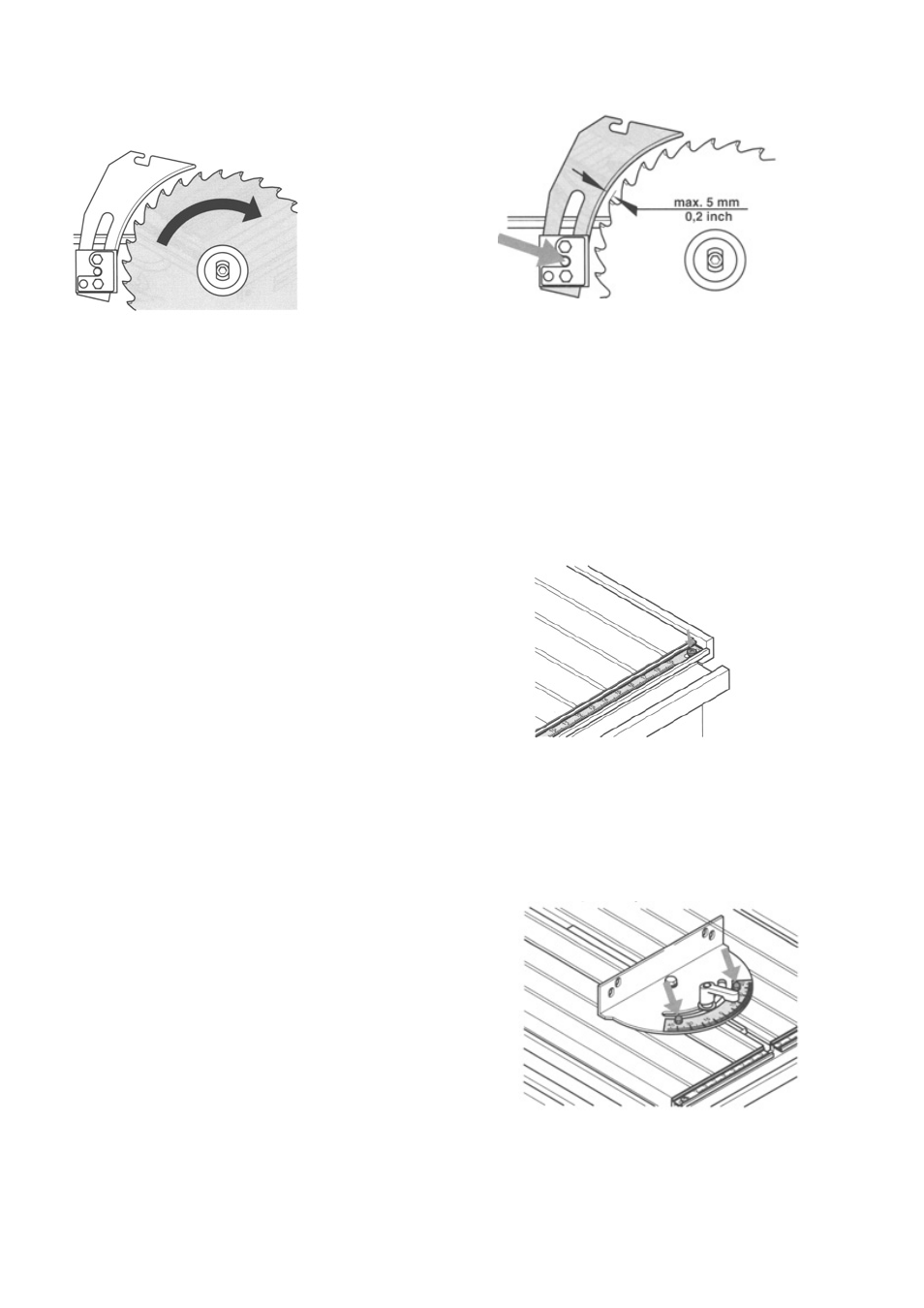

Наложите новое пильное полотно (обращай-
те внимание на направление вращения!)
Опасность!
Применяйте только подходящие пильные полотна
(см. «технические данные») – неподходящие или
поврежденные пильные полотна могут слететь со
станка, и обусловить опасную ситуацию.
Нельзя применять:
•
Пильные диски из высоколегированной бы-
строрежущей стали (HSS).
•
Пильные диски с видимыми повреждениями
•
Отрезные диски
Опасность!
•
устанавливайте диск только с помощью ори-
гинальных деталей
•
не используйте неплотные переходные коль-
ца, иначе крепление пильного полотна может осла-
биться
•
пильные полотна должны быть установлены
таким образом, чтобы они двигались без вибрации
и удара, и их крепление не ослабилось во время
работы.
8.
Наденьте контрящий фланец (обращайте
внимание на центровку на фланце).
9.
Вкрутите зажимной винт (левая резьба) и
плотно затяните с помощью прилагаемых инстру-
ментов.
Опасность!
•
не удлиняйте инструмент для прикручивания
пильного полотна
•
не закручивайте зажимной винт с помощью
ударов по инструменту
10.
Закрепите защитную крышку на ящике для
опилок.
11.
Закрепите вкладыш стола.
12.
Закрепите кожух для сбора стружки.
Установка разжимного клина
Разжимной клин относится к приспособлениям по
безопасности, и для безопасной эксплуатации он
должен быть правильно установлен на станке.
•
Расстояние между внешним краем пильного
полотна и разжимным клином должно составлять
от 3 до 5 мм.
•
При отрезных распилах разжимной клин
должен выступать над пильным полотном (верхняя
фиксирующая позиция)
1.
Снимите кожух для сбора стружки.
2.
Освободите и выньте вкладыш стола.
3.
Пильное полотно приведите в самую верх-
нюю позицию.
4.
Ослабьте винт с внутренним шестигранником
(левая резьба!)
5.
Установите разжимной клин.
6.
Плотно затяните винт с внутренним шести-
гранником (левая резьба!)
7.
Закрепите вкладыш стола!
8.
Закрепите кожух для сбора стружки.
Юстировка измерительных шкал
Измерительные шкалы можно отъюстировать в со-
ответствии с толщиной пильного полот-
на:
1.
Ослабьте крепежные винты и отъюстируйте
шкалы.
2.
Плотно затяните крепежные винты и про-
верьте установку, выполнив пробный пропил.
Юстировка углового упора
1.
Проверьте прямоугольность по отношению к
пильному полотну с помощью угольника.
2.
При необходимости ослабьте крепежные
винты и отъюстируйте дугообразную шка-
лу.
3.
Плотно затяните крепежные винты.
Установка ограничителя упора
