Инструкция по эксплуатации Metabo PK 200
Страница 3

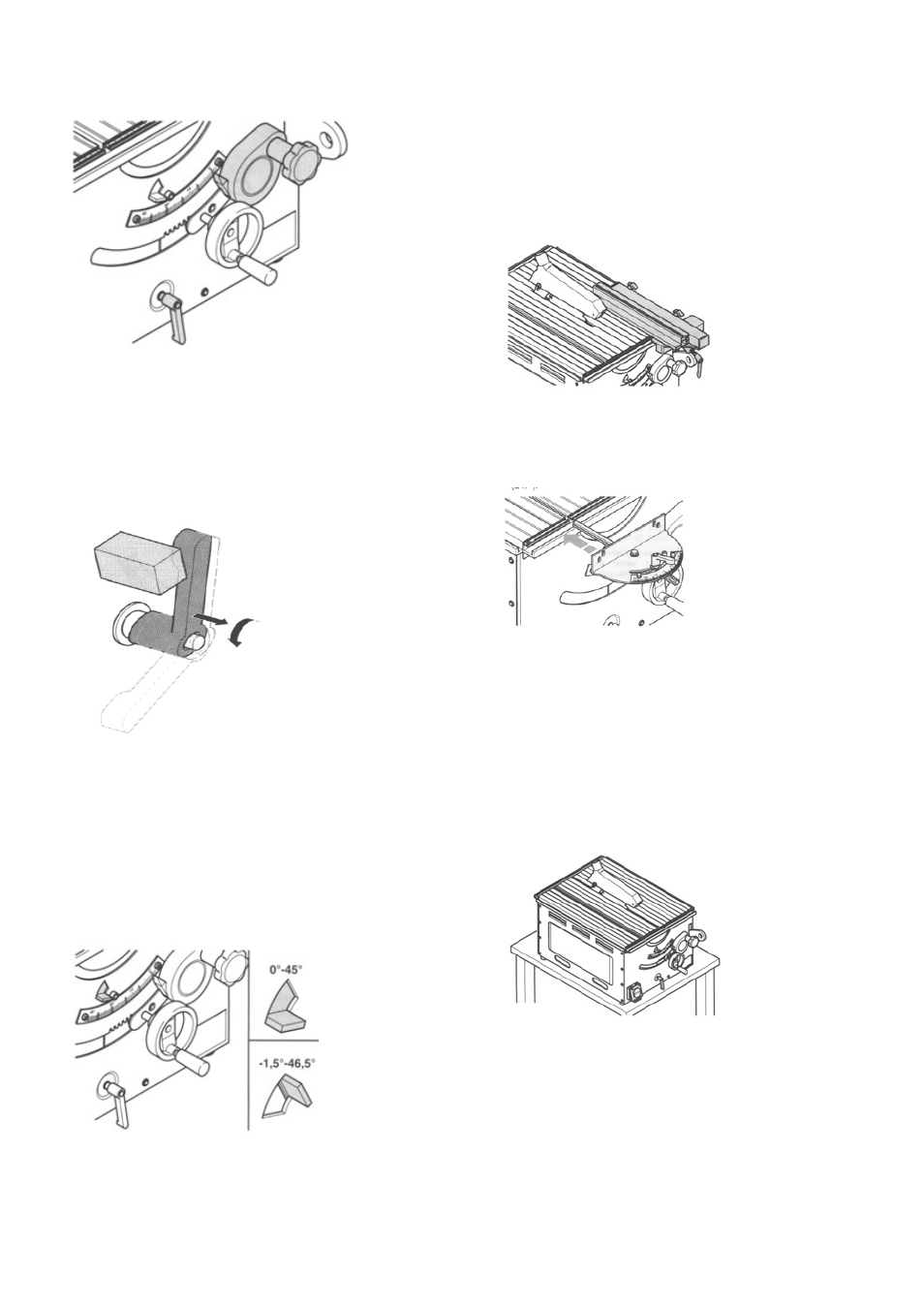

Зажимной рычаг
Чтобы установленный угол наклона не изменился
во время пиления, его можно зафиксировать с по-
мощью зажимного рычага.
На станке находятся несколько зажимных рычагов.
Если область наклона не достаточна, зажимной
рычаг можно переставить:
Выньте зажимной рычаг, поверните и снова вставь-
те.
Рычаг для ограничения наклона
При установке угла наклона на отметках 0 и 45 гра-
дусов имеется упор. Для специальных косых рас-
пилов (задний распил) угол наклона может быть
увеличен на 1,5 градуса в обоих направлениях.
•
Рычаг для ограничения наклона слева = угол
наклона пильного полотна можно изменять между 0
и 45 градусов.
•
Рычаг для ограничения наклона справа =
угол наклона пильного полотна можно изменять
между – 1,5 и 46,5 градусов.
Параллельный упор
Параллельный упор закрепляется на передней сто-
роне пильного стола.
Открутив оба барашковых винта, накладной про-
филь можно снять и переставить.
•
Низкий край прилегания (как на рисунке) =
-
для пиления плоских заготовок;
-
если пильное полотно под наклоном;
•
высокий край прилегания = для пиления вы-
соких заготовок (макс. 65 мм)
Угловой упор
Угловой упор вставляется впереди в паз пильного
стола.
•
Для угловых распилов упор можно переста-
вить (+-47 градусов), открутив зажимной винт.
Ввод в эксплуатацию
Опасность! Электрическое напряжение!
Используйте станок только в сухих помещени-
ях.
Установка
Чтобы обеспечить устойчивое положение станка,
существуют две возможности:
•
Установка на подставку (принадлежность)
•
Установка на устойчивый стол или верстак с
закрытой плитой.
Монтаж кожуха для сбора стружки
•
Установите кожух для сбора стружки к раз-
жимному клину
•
Нижняя сторона кожуха должна размещаться
горизонтально
