7
• Закройте защищающим профилем ту часть ножевого вала, которая не
закрывается заготовкой.
• Приспособьте защищающий профиль ножевого вала точно к размерам заготовки.
• Во время ведения заготовки никогда не кладите руки под защищающий профиль
ножевого вала!
6. Включите мотор.
7. Продвигайте заготовку прямо по приемному столу. При этом сдвиньте пальцы и
ведите заготовку ладонью. Нажимайте на заготовку только в области приемного
стола.
8. Выключите станок, если не собираетесь продолжать работу.
8.2 Режим работы рейсмусом
Указание!
Рейсмусование служит для того, чтобы острогать уже обработанную
фуганком заготовку на заданную толщину.
• заготовка пропускается через строгальный станок
• уже отстроганная поверхность лежит на рейсмусовом столе
• Заготовка обрабатывается с верхней стороны
• Направление подачи заготовки противоположно направлению при
работе фуганком.
Размеры заготовки
• Длина: минимум 200 мм
Для заготовок размером больше 1500 мм работайте с помощником, или
применяйте удлинение стола.
• Ширина: максимально 307 мм
• Высота: минимум 6 мм, макс. 180 мм
Приготовление
Опасно!
Перед началом всех переоборудований на станке вынимайте штекер из розетки!
1. Отодвиньте упор назад
2. Отодвиньте левый и правый зажимные рычаги во внешнюю сторону и снимите разгрузочный стол
3. Навесьте отсасывающий кожух с воронкой на строгальный станок и закрепите с помощью 2-х зажимных рычагов.
Рейсмусование заготовок
Станок за один проход может снимать максимально 3 мм стружки.

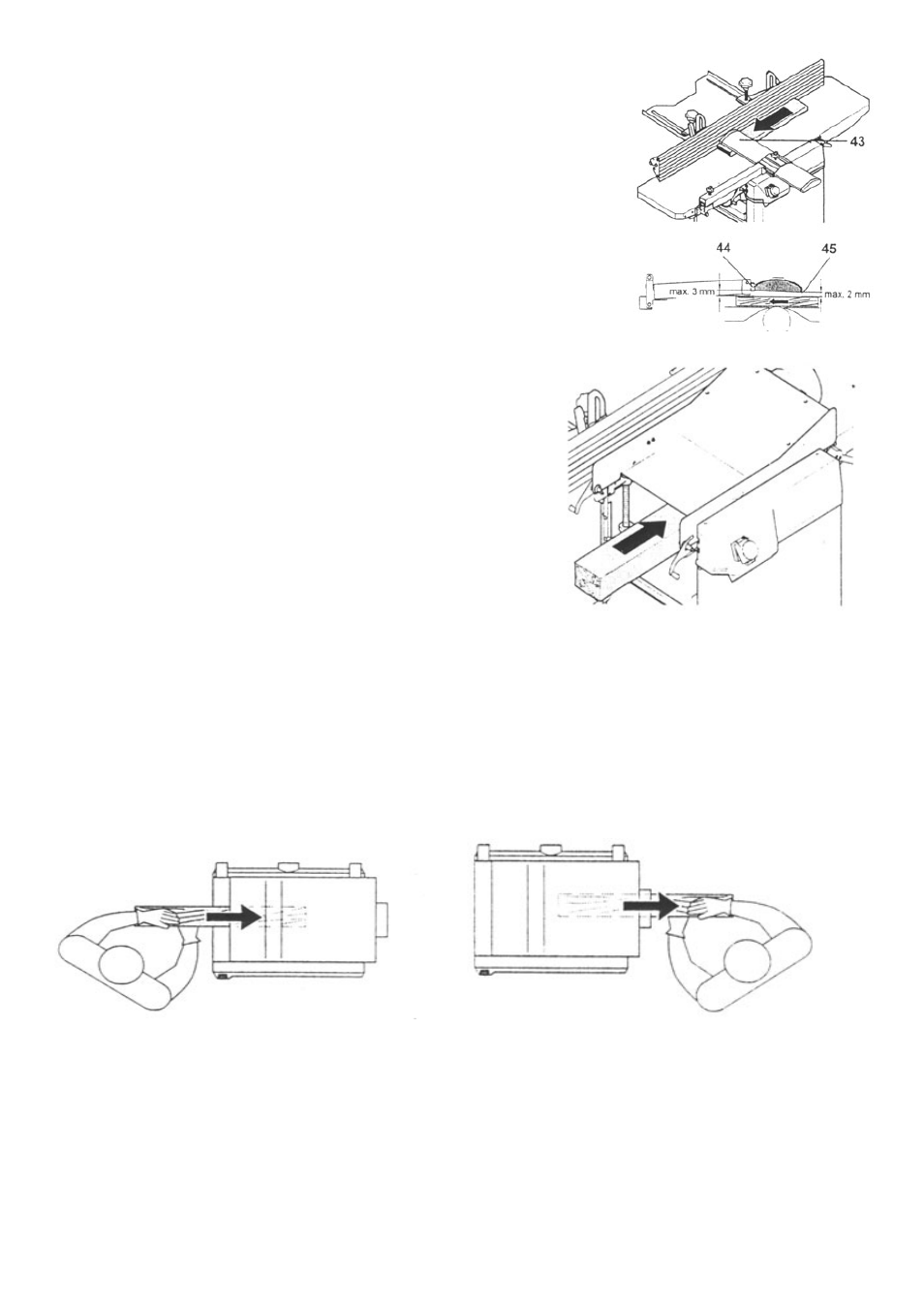

1. Займите правильную рабочую позицию:
• Чтобы вставить заготовку в станок, встаньте сбоку от подающего отверстия
• Чтобы вынуть заготовку из станка, встаньте сбоку от выходного отверстия
2. Чтобы строгать непараллельные поверхности, применяйте подходящие подающие устройства (изготовляйте подходящие
шаблоны)
Опасно!
• Используйте подающие устройства (толкатель), если Вы хотите вставить в станок маленькие заготовки.
• Не перекашивайте заготовки. Существует опасность обратного удара.
• Если в станки оказались зажаты какие-либо части, удаляйте их, только после того как мотор достиг полной остановки, и
штекер вынут из розетки.
• Ведите заготовку с выходной стороны, если она уже вошла в станок на столько, что вести ее с приемной стороны
небезопасно.
• Обрабатывайте максимально 2 заготовки одновременно. В этом случае подавайте обе заготовки с внешних сторон
входного отверстия.
3. Установите нужную толщину строгания
4. Включите мотор
5. Медленным движением введите заготовку. Она будет автоматически втянута в станок.
