5
7.
Монтаж
Опасно!
Переоборудования станка или использование частей, которые не проверены и не рекомендованы поставщиком, могут
привести к непредсказуемым последствиям!
• Монтируйте станок строго в соответствии с данной инструкцией.
• Применяйте только части, входящие в комплектацию.
• Никак не изменяйте оригинальные части.
Необходимые инструменты
• гаечный ключ 10 мм
• гаечный ключ 13 мм
• отвертка с крестовиком
• угольник на 45 и 90 градусов

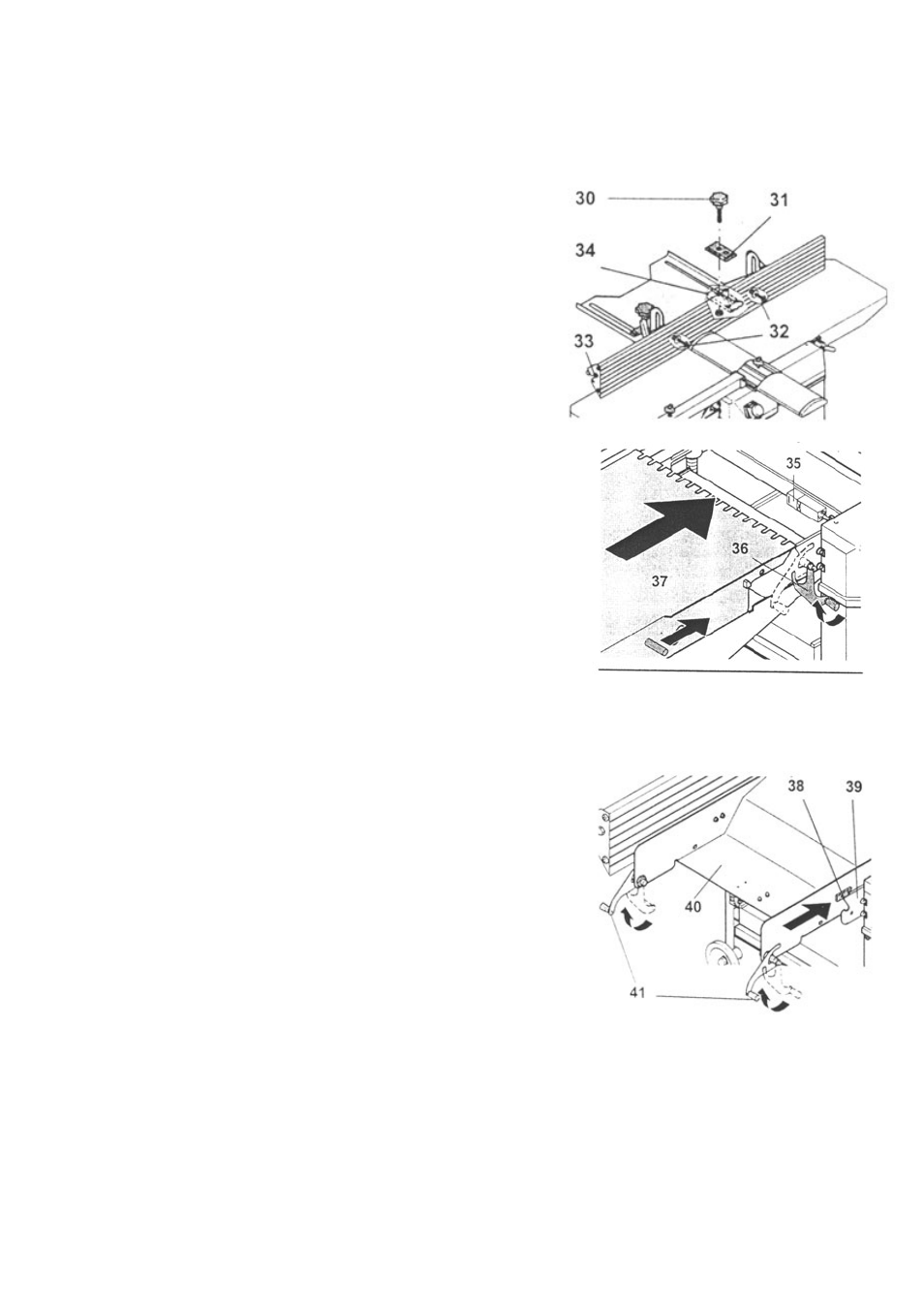

7.1 Монтаж упора
1. Установите упор на оба направляющих элемента (34)
2. На каждый наденьте по зажимной пластинке (31)
3. Плотно закрутите упор с помощью винтов с грибковой рукояткой (30).
Выравнивание упорного профиля
1. наложите на упорный профиль угольник в 90 градусов.
2. Ослабьте контргайки обеих установочных винтов (32) и с помощью поворота
установочных винтов выровняйте упорный профиль по отношению к
угольнику.
3. Плотно затяните контргайки.
4. Наложите угол в 45 градусов на упорный профиль.
5. Ослабьте контргайки обеих установочных винтов (32) и с помощью поворота
установочных винтов выровняйте упорный профиль по отношению к
угольнику.
7.2 Установка разгрузочного стола (только при работе фуганком)
Разгрузочный стол (37) к фуганку (если станок до этого использовался в режиме
рейсмуса, сначала нужно снять отсасывающий кожух вместе с установленной на
нем отсасывающей воронкой)
• навесьте разгрузочный стол на строгальный станок и закрепите с помощью
2-х зажимных рычагов (36)
Указание:
Контактные штыри, находящиеся на нижней стороне разгрузочного стола, должны точно входить в контактный выключатель
(35).Если контактные штыри погнуты, или разгрузочный стол неправильно установлен, станок не будет работать.
7.3 Установка отсасывающего кожуха (только в режиме работы рейсмусом)
Отсасывающий кожух с воронкой должен быть установлен к рейсмусовому
столу (если до этого станок работал в режиме фугования, сначала снимите
разгрузочный стол)
1. Навесьте отсасывающий кожух с воронкой на строгальный станок
(направляющая каретка (38) отсасывающего кожуха должна находиться
над направляющей шиной (39))
2. Закрепите отсасывающий кожух с помощью 2-х зажимных рычагов (41).
Указание!
Контактные штыри, находящиеся на отсасывающем кожухе, должны точно
входить в контактный выключатель (35).Если контактные штыри погнуты, или
отсасывающий кожух неправильно установлен, станок не будет работать.
7.4. Подключение отсасывающей установки
• отсасывающую втулку строгального станка подключите к подходящей
отсасывающей установке
Указание!
Работа без применения отсасывающей установки возможна только:
• на свежем воздухе
• при небольшом количестве стружки (при строгании маленьких заготовок небольшой толщины)
7.5. Присоединение к электрической сети
Опасно! Электрическое напряжение
Используйте станок только в сухих помещениях!
Подключайте станок только к источнику тока, который соответствует данным, приведенным в разделе «Технические
характеристики» и только через устройство защиты по току, разбросом тока срабатывания этого устройства не более 30 мА.
• Розетки должны быть установлены, заземлены и проверенны.
• Розетки трехфазного тока должны иметь нулевой провод.
• Если Вы используете отсасывающую установку, она должна быть также соответствующим образом заземлена
