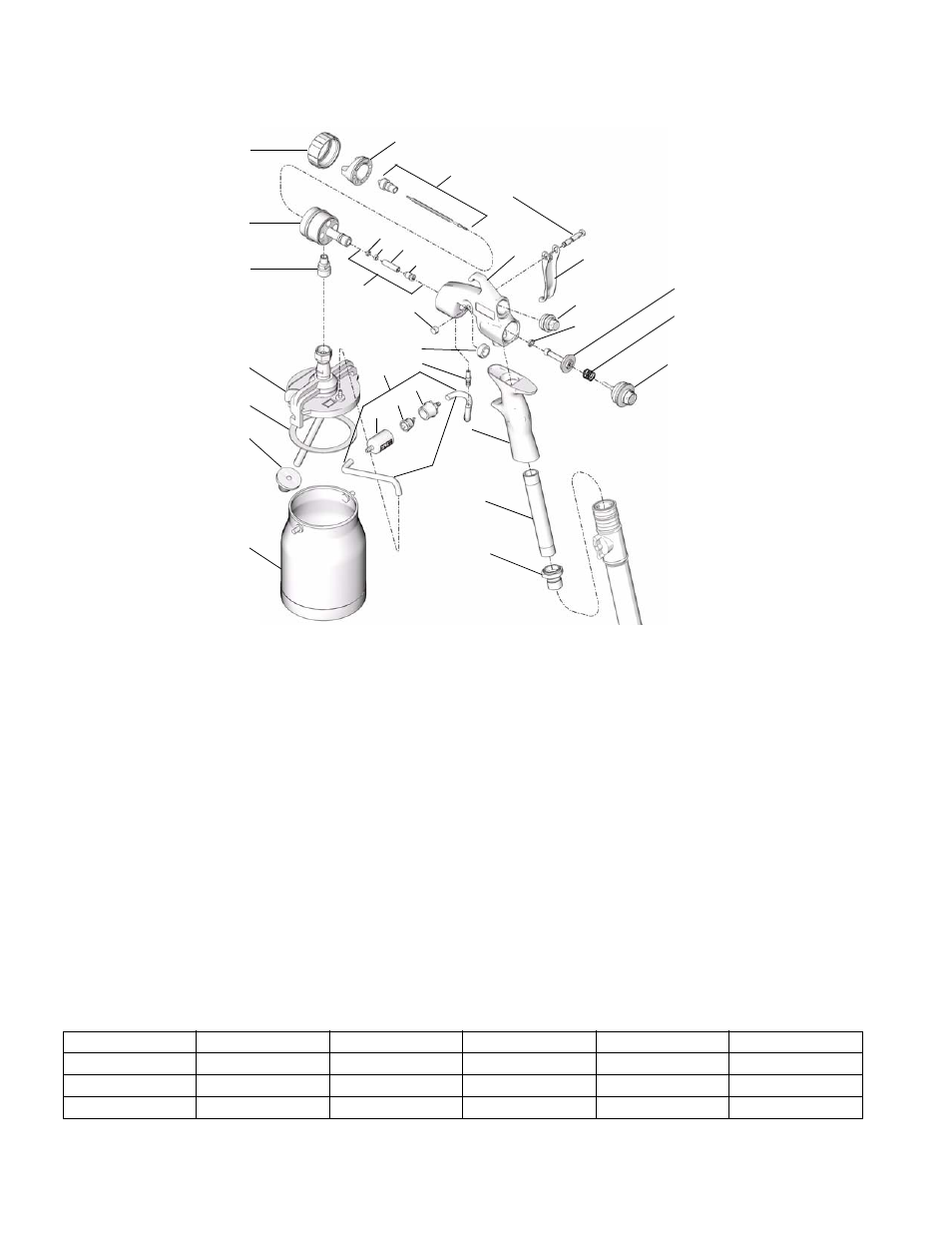

Деталн
313336B 9
Деталн
ti13822a
1
3
9
37
12
14
22b
23
24
13
10
29d
15
21
22
17
2
32
19
25
29c
29a
7
29b
8c 8b
8a
8d
8
22a
44
45
29
Ref Part Description Qty
1 256858 BODY, gun 1
2 188493 PACKING, u-cup, gun 1
3 257108 HOUSING, nozzle 1
7 192348 NUT, head 1
8 256960 KIT, includes 8a, 8b, 8c, 8d 1
8a SPREADER, u-cup 1
8b PACKING, u-cup 1
8c SPACER, packing 1
8d NUT, head 1
9 256951 HOUSING, air, cap 1
10 256861 RING, retaining, cap, air 1
12 257087 VALVE, air 1
13 15V846 TRIGGER 1
14 280545 PIN, slide, trigger, w/ball 1
15 15V848 NUT, slide, trigger, pin 1
17 15X120 VALVE, fluid 1
19 114069 SPRING, compression 1
21 196468 FITTING, adapter 1
22 244130 CUP, 1 qt, under (includes 22a, 22b) 1
22a M70424 CUP, gasket 1
22b 244132 CUP, bottom 1
23 196463 TUBE, handle 1
24 277950 HANDLE, gun 1
25 196464 COUPLER, male 1
29 256957 CHECK VALVE, complete, includes
29a, 29b*, 29c, 29d 1
29a FITTING, adapter 1
29b* POPPET, check valve assembly 1
29c FITTING, air 1
29d TUBE, air, cup 2
32 15V844 HOUSING, plug, fluid 1
37 193218 STRAINER 1
44 See Material / Fluid Set Selection
Guide table, page 5,
45 M70394 STEM, air pressure 1
▲ Запасные наклейки с символами опасности
и предупреждениями, бирки и карточки
предоставляются бесплатно.
* Имеется в наличие ремонтный комплект 256956
из трех упаковок для обратного клапана
Ref Part Description Qty
