Обозначение деталей
2 313336B
•Прокладывайте шланги и тросы вне зон
автомобильного движения и вдали от острых
кромок, движущихся частей, горячих поверхностей.
•Не перегибайте шланги и не изгибайте их
слишком сильно, не тяните за них оборудование.
•Не позволяйте детям и животным находиться
в рабочей зоне.
•Соблюдайте все необходимые меры безопасности.
ОПАСНОСТЬ ОТ АЛЮМИНИЕВЫХ ДЕТАЛЕЙ,
НАХОДЯЩИХСЯ ПОД ДАВЛЕНИЕМ
Не применяйте 1,1,1-трихлохэтан,
метиленхлорид и другие галогенизированные
углеводородные растворители или жидкости,
содержащие такие растворители, в оборудовании из
алюминия под давлением. Подобное их применение
может привести к возникновению опасной
химической реакции и повреждению оборудования,
а также к серьезным травмам, смертельным исходам
и ущербу для имущества.
ИНДИВИДУАЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ
При эксплуатации, обслуживании или при
нахождении в зоне работы оборудования,
необходимо применять соответствующие средства
защиты, чтобы обезопасить себя от серьезных
травм, в том числе от повреждения глаз, вдыхания
токсичных газов, ожогов и потери слуха. К ним
относятся, но не ограничиваются ими, следующие
средства защиты:
•Защитные очки и защитные наушники
•Защитные перчатки, защитная одежда
и респиратор в соответствии с рекомендациями
изготовителя жидкостей и растворителей.

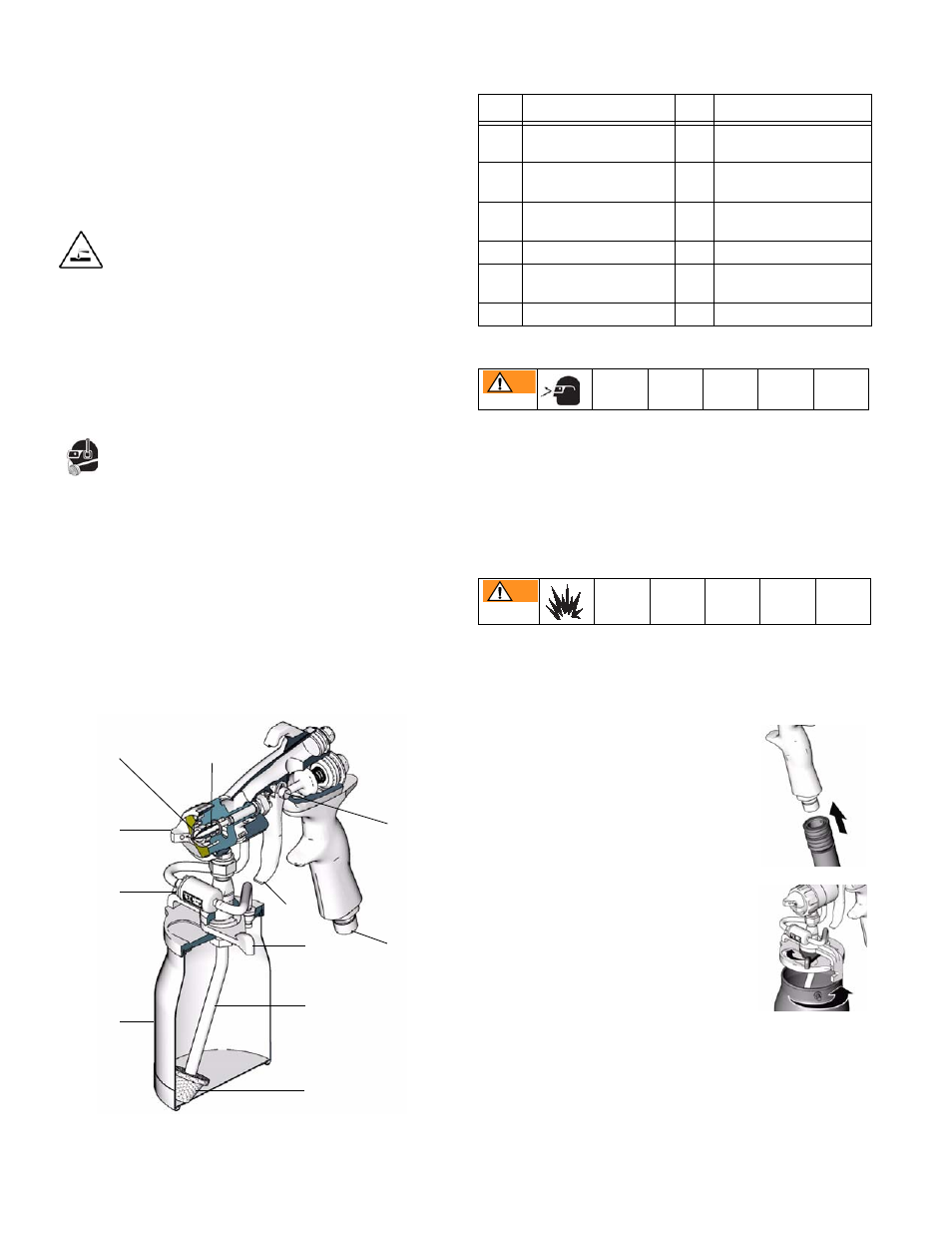

Обозначение деталей
Процедура сброса давления
Емкость пистолета-распылителя находится под
давлением воздуха, подаваемого на пистолет. Для
снижения риска получения серьезной травмы от
жидкости под давлением или случайного распыления,
всегда отключайте подачу воздуха на пистолет перед
снятием емкости пистолета-распылителя. Извлеките
вилку распылителя из розетки.
Подготовка
Убедитесь, что распылитель выключен и вилка
отсоединена от розетки электропитания. Смотрите
руководство для Вашего распылителя касательно
подготовки к распылению.
Соединение
пистолета-распылителя
с сильфонной емкостью
1. Подсоедините воздушный
шланг от распылителя
к впускному фитингу
пистолетараспылителя.
2. Заполните емкость на 3/4 от
ее объема. Установите крышку.
Зафиксируйте крышку пистолета-
распылителя для ее закрепления
на сильфонной емкости.
A
B
C
D E
H
J
K
M
N
ti13820a
G
ID Деталь ID Деталь
A Сильфонная
емкость G Сдвижная ось
курка
B Обратный клапан H Впускной патрубок
для воздуха
C Воздушная
головка J EasyGlide™ Trigger
D Воздушное сопло K Фиксатор
E Игла подачи
жидкости M Поворотная трубка
N Фильтр
