Дозирующий клапан – Инструкция по эксплуатации Graco 245846 A_series
Страница 9

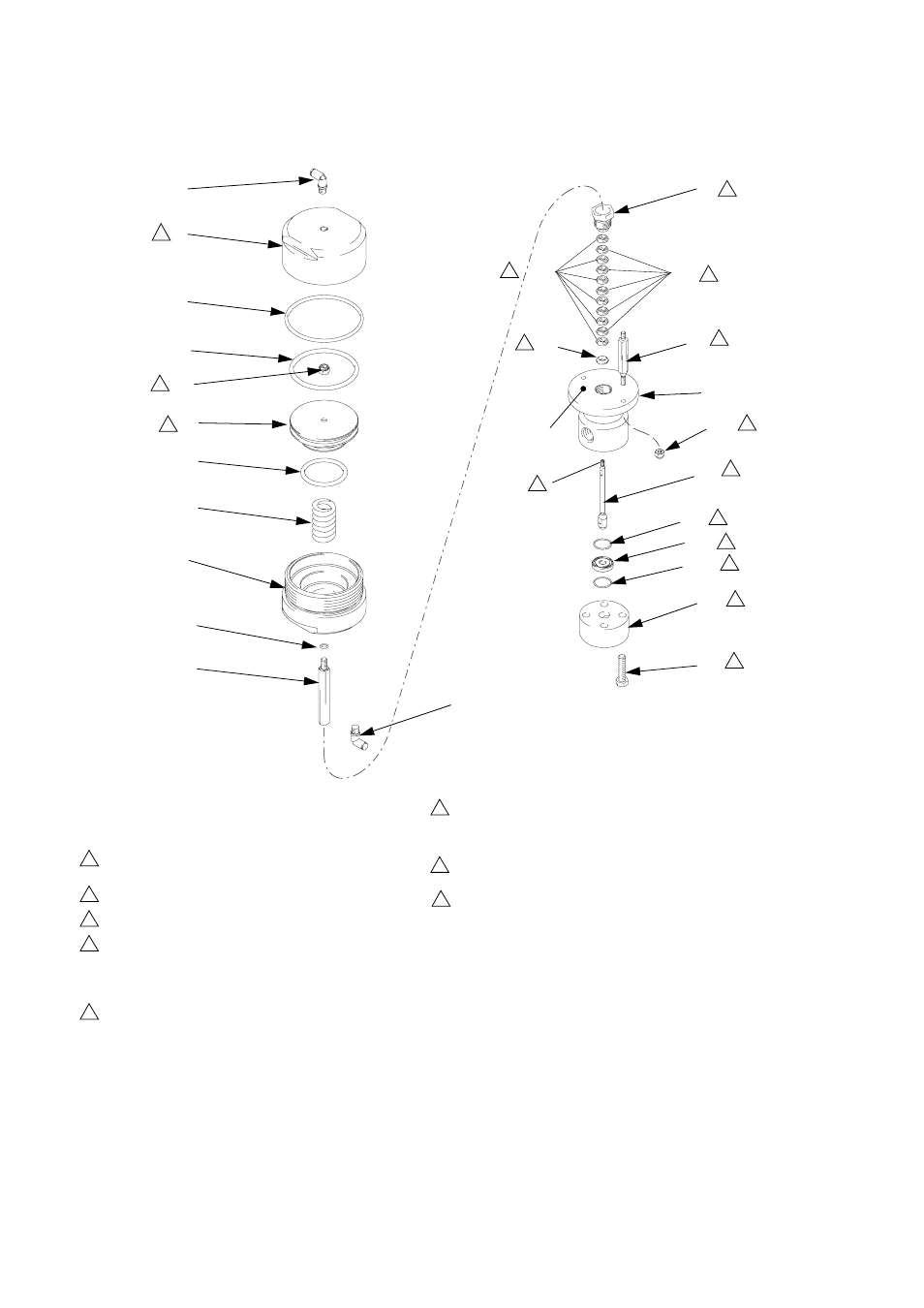

Детали
3A0352D
9
245846, Xtreme Mix
™
Дозирующий клапан
7
19
17
6
18
8
10
25
24
25
26
27
101
1
2
14
12
11
3
13
15
4
23
16
TI2299A
1.
Нанесите герметик для трубопроводов на трубную резьбу
неподвижных элементов.
2.
Нанесите смазку на резьбу, кольцевые уплотнения
и сальники.
Используйте голубой клей для резьбовых соединений.
Завинтите до упора.
Крутящий момент до 5-7 футофунтов (7-9 Н•м).
Крутящий момент до 30-40 футофунтов (41-54 Н•м).
Когда гайка уплотнения достигнет нижнего положения,
затяните ее на 1/4 оборота; 145-155 дюймофунтов
(16-18 Н•м). Проверяйте плотность затяжки гайки
уплотнения приблизительно раз в месяц. Следите,
чтобы гайка уплотнения была заполнена TSL.
Смажьте и равномерно вдвиньте поршень в цилиндр.
3
4
5
6
7
Очистите иглу (10) и полость уплотнения, прежде чем
заново устанавливать уплотнения (17, 18, 19). Смажьте
уплотнения и устанавливайте их в указанном порядке так,
чтобы кромки были направлены вверх к гайке уплотнения (7).
При удалении корпуса седла (26) замените уплотнительные
кольца (25).
Осмотрите поворотное седло на наличие повреждений.
Если одна его сторона изношена, переверните седло.
8
9
10
5
109
4
4
4
5
5
6
3
7
9
8
8
8
8
9
9
10
