Технические данные
3A0352D
11
Технические данные

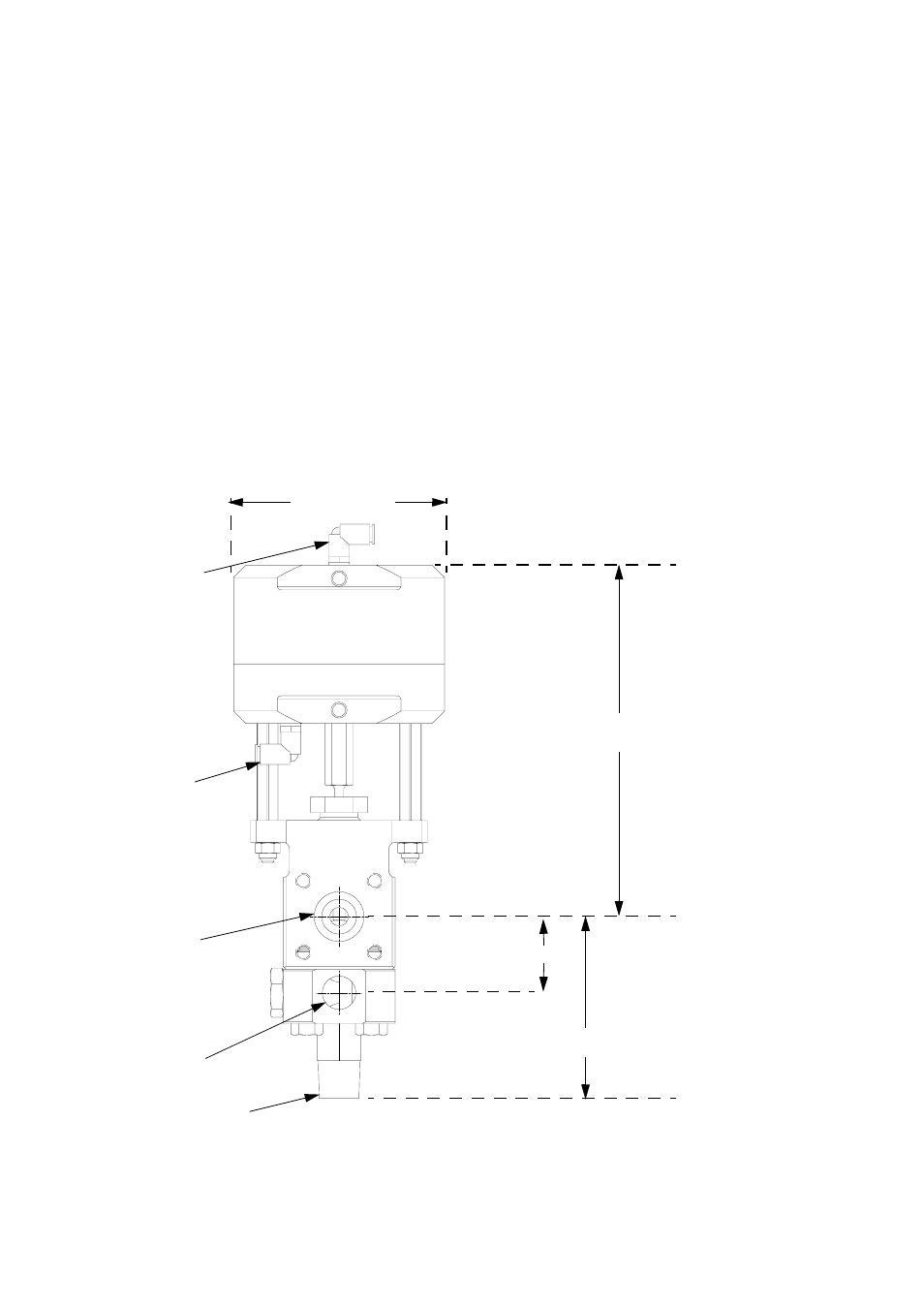

Размеры
Функция клапана
Нормально открыты при помощи пружины; воздух для
закрытия; открытие при помощи воздуха
Максимальное рабочее давление жидкости . . . . . . . . . 7250 фунтов/кв. дюйм (50 МПа, 500 бар)
Максимальное рабочее давление воздуха . . . . . . . . . . 100 фунтов на кв. дюйм (0,7 МПа, 7 бар)
Минимально рабочее давление воздуха . . . . . . . . . . . . 60 psi (0,4 Мпa, 4 бар)
Максимальная температура жидкости. . . . . . . . . . . . . . 160°F (71°C)
Входы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/2 npt (f)
Выходы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255478: 1/2 npt (ì)
245846: 3/8 npt (f)
Фитинг линии подачи воздуха . . . . . . . . . . . . . . . . . . . . . 5/32 (4 мм) трубный фиттинг, вставляемый нажатием,
в канале 1/8 npt
Смачиваемые части . . . . . . . . . . . . . . . . . . . . . . . . . . . . . углеродистая сталь, гальваническая оцинковка, карбид,
полиэтилен, кожа; жидкостные корпуса на 255478 покрыты
никелевым покрытием, нанесенным методом химического
восстановления
Сигнал закрытия
1/4
или 5/32 (4 мм)
трубный
фитинг дюймовый
1/8 npt (f)
См. список запасных
частей, стр. 10.
Сигнал открытия
1/4
или5/32 (4 мм)
трубный
фитинг дюймовый
1/8 npt (f)
См. список
запасных частей,
стр. 10.
7,08 дюйм (179,8 мм)
1,53 дюйм (38,86 мм)
3,66 дюйм (92,96 мм)
4,25 дюйм
(2) 1/2 npt (f) входы
180° развал; также
возможно
использование
циркуляциооного
клапана 255278.
(2) 3/8 npt (f) каналы
90° развал
1/2 npt (м) выход
r_313259_313342_20
(107,95 мм)
