Экраны настройки
81
•
«Tank Shape» [Форма цистерны]: выберите «Vertical» [Вертикальная] (по умолчанию),
«Cylinder» [Цилиндрическая] или «Obround» [Овальная]. Для цилиндрических и овальных
цистерн нужны дополнительные сведения о габаритах (Р
ПРИМЕЧАНИЕ.
•
Если цистерна цилиндрическая, но находится в вертикальном положении, выберите
«Vertical» [Вертикальная].
•
У цилиндрических цистерн не может быть расширенных концов.
Форма цистерны
В вертикальных цистернах используется показатель емкости цистерны для расчета ее объема.
В овальных и цилиндрических цистернах используются габариты цистерны для расчета ее объема.
1.
Если все требуемые для цистерны сведения были указаны, нажмите кнопку «OK» [OK], чтобы
закрыть окно и сохранить изменения. Цистерна добавится в список (Р
. 103).
2.
Чтобы изменить профиль цистерны (Р
. 103), выделите цистерну на экране «Tanks»
[Цистерны] (Р
Примечание. Если профиль цистерны уже настроен с контрольно-измерительным прибором
(КИП) уровня цистерны (КИП уровня цистерны см. в разделе «Экран «Tank Level Monitor
(TLM)» [Контрольно-измерительный прибор (КИП) уровня цистерны]» на стр. 84), изменение
профиля цистерны приведет к загрузке нового профиля на КИП во время следующего
взаимодействия с ПК.
Р
ИС
. 102
Р
ИС
. 103

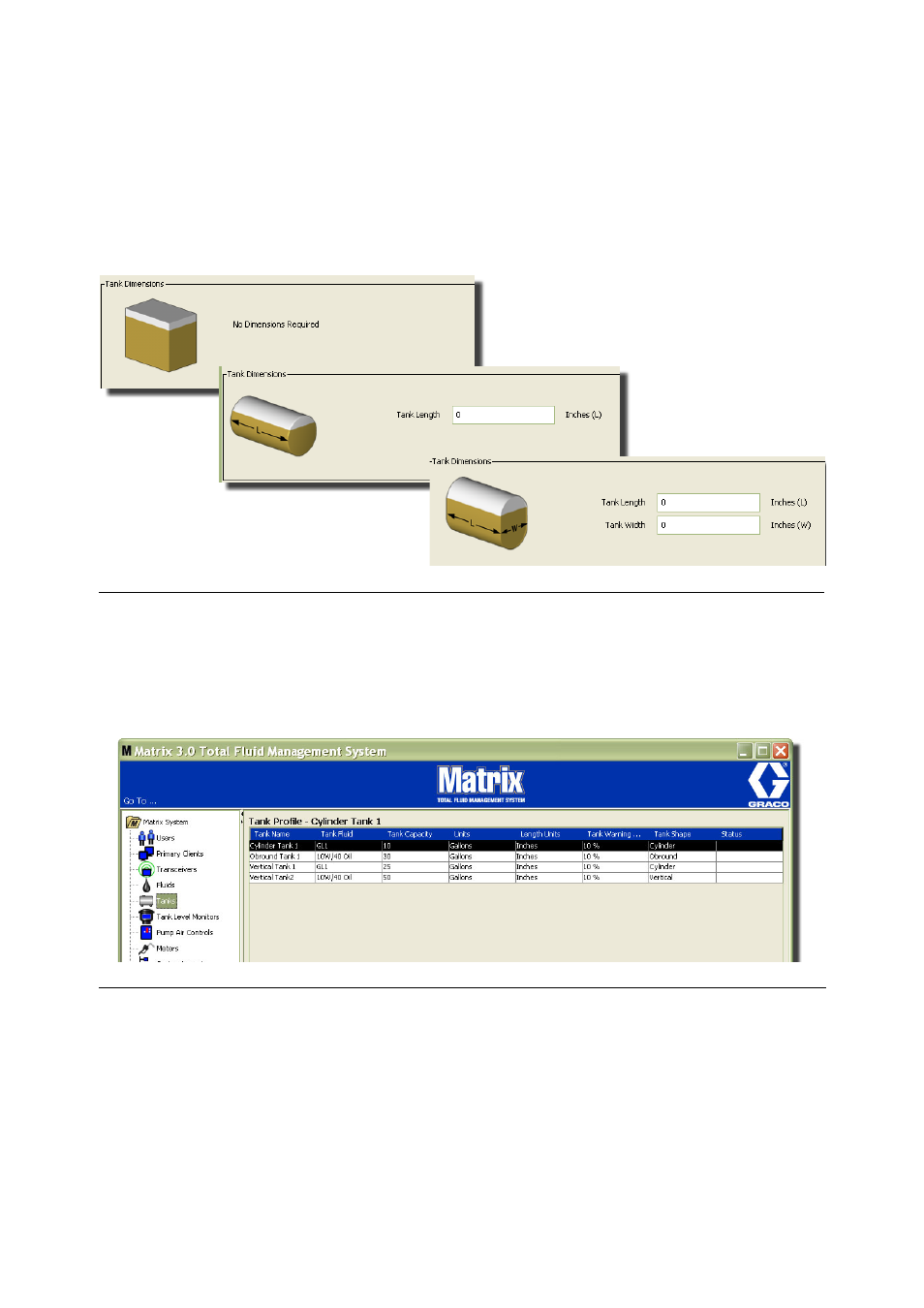

Вертикальная форма
Цилиндрическая форма
Овальная форма
