Обслуживание
311676E 17
Обслуживание
Разборка
1. Выполните раздел Процедура сброса давления,
стр. 11.
2. Выкрутите четыре винта (14), и выньте пистолет из
коллектора.
3. Открутите стопорную гайку наконечника (7).
Снимите распылительный наконечник (9) и
прокладку (8). Смотрите Рис. 8 и 9.
4. Снимите колпачок (18) с корпуса поршня (1).
Выньте пружины (20 и 19).
5. При помощи входящего в комплект поставки
гаечного ключа (34) ослабьте затяжку стопорного
винта жидкостной иглы (16). Выньте ограничитель
иглы (17).
6. Выньте седло (10, 41).
7. Вытащите узел иглы (12) из передней части пистолета,
удерживая ее прямо. Снимите уплотнительные кольца
(31) с жидкостной иглы (12).
8. Снимите прокладку (11).
9. Снимите поршень. С помощью щипцов вытащите
поршень (21) из корпуса поршня (1).
10. При необходимости, выкрутите два винта (15),
удерживающие корпус жидкостной секции (2) на
корпусе поршня (1). В случае износа, вытащите
прокладку (13) из нижней части корпуса поршня.
11. Снимите большое кольцевое уплотнение (22) с
поршня и малое кольцевое уплотнение (23) с
поршневого плунжера. Снимите два кольцевых
уплотнения (25, 26) с каждого штока поршня.
Проверьте, чтобы штоки плотно сидели на месте.
Если они непрочно закреплены, то замените весь
поршень в сборе (21).
12. Выполните подходящий в Вашем случае этап:
• Краскораспылительные пистолеты без
циркуляции: Вытащите заглушку из отверстия
выпуска жидкости (4) и прокладку (3) с корпуса
жидкостной секции (2). Снимите кольцевое
уплотнение (5) и опорное уплотнение (6)
с заглушки.
• Краскораспылительные пистолеты с циркуляцией:
Снимите прокладку (3) с корпуса жидкостной
секции (2).
• Герметизирующий пистолет: Снимите
прокладку (3).
13. Очистите все детали и замените изношенные. При
сборке нанесите на резьбы противозадирную смазку.
При повторной сборке пистолета, выполняйте
указания, приведенные в замечаниях по
обслуживанию на Рис. 8 и 9.
Имеются ремонтные комплекты к пистолету.
Смотрите стр. 18. Номера со ссылкой, помеченные
звездочкой (*) в процедурах обслуживания,
включены в ремонтный комплект 288171 для
воздушного уплотнения. Номера со ссылкой,
помеченные символом (†) в процедурах
обслуживания, включены в ремонтный комплект
288137 для жидкостных узлов.
ВНИМАНИЕ
Следите за тем, чтобы при извлечении иглы из
пистолета она была расположена прямо. Если
игла погнута, то ее необходимо заменить.
ВНИМАНИЕ
Устанавливайте новую прокладку (11) при каждом
вынимании седла (10, 41) из пистолета. Невыполнение
этого требования может стать причиной протечки
жидкости вовнутрь воздушной камеры.

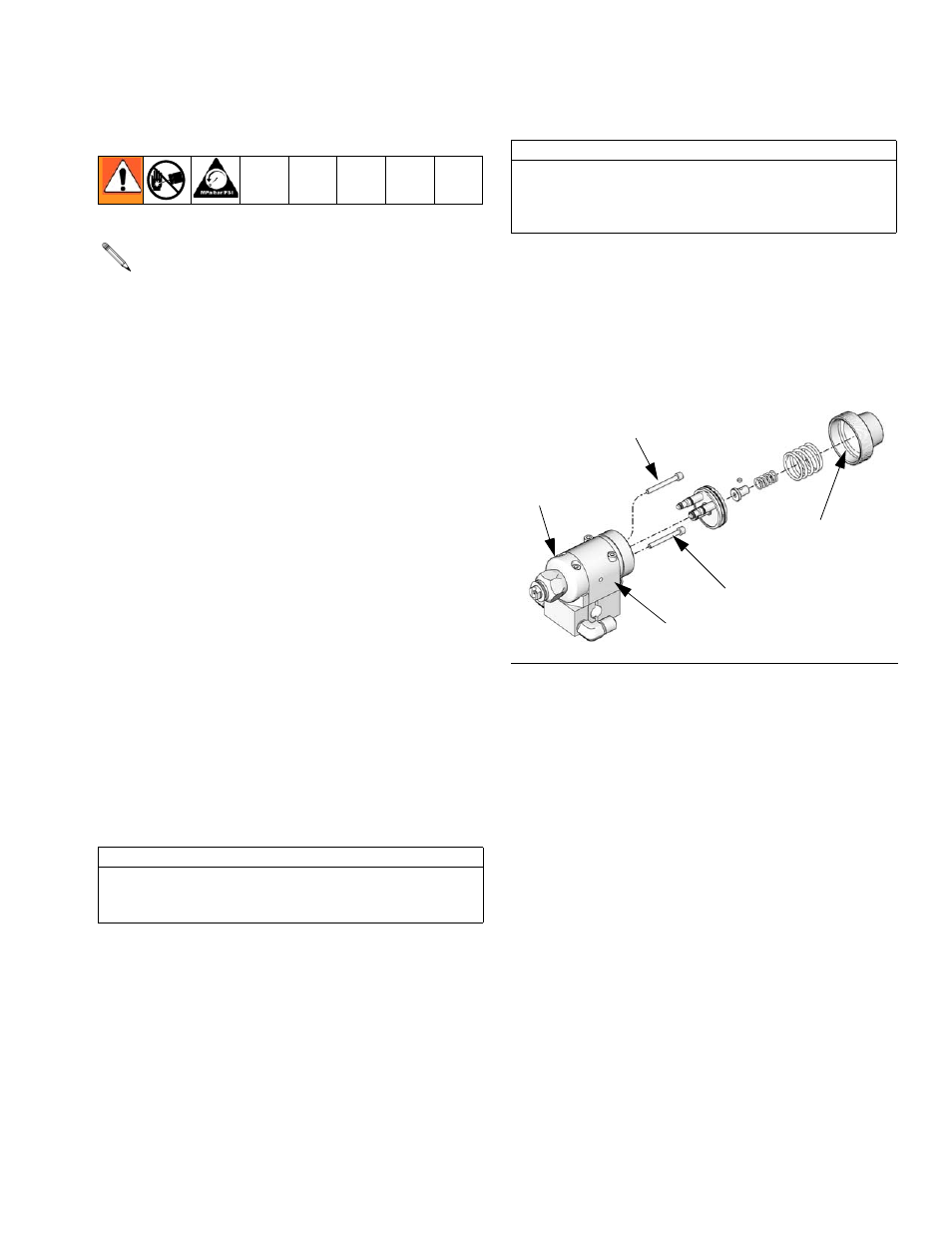

Р ИС . 12
1
15
2
15
TI8197a
38
(Только для
модели 28854
