Подготовка
10 311676E
Промывка
пистолета-распылителя
Перед выполнением покрасочных работ с
использованием пистолета-распылителя:
1. Промойте пистолет растворителем, совместимым с
распыляемой жидкостью, под как можно более низким
давлением жидкости и используя заземленный
металлический бак.
2. Выполните Процедура сброса давления; смотрите
стр. 11.
Установка распылительного
наконечника
1. Выполните Процедура сброса давления; смотрите
стр. 11.
2. Установите распылительный наконечник (H) и
прокладку (J) в стопорную гайку наконечника (K).
Вкрутите этот собранный узел в пистолет. Затяните
его с помощью ключа. Смотрите Р
ИС . 7.
Регулирование формы распыла
1. Для регулировки направления распыла для веерных
наконечников, сориентируйте прорезь в наконечнике
горизонтально для горизонтальной формы
и вертикально для вертикальной формы.
Смотрите Рис. 7.
2. Запустите насос. Регулируйте давление жидкости до
тех пор, пока струя не будет полностью распыляться.
Используйте наименьшее давление, обеспечивающее
желаемый результат. Большее давление может
не дать улучшения распыления, но может привести
к преждевременному износу сопла и насоса.
3. Отверстие распылительного наконечника и угол
формы распыла определяют покрытие и размер
пятна распыла. Если требуется большее покрытие,
то следуйте указаниям Процедура сброса
давления, стр. 11, и вместо увеличения давления
жидкости установите распылительный наконечник
большего размера.
Регулировка струйного
наконечника
Выберите наконечник, который будет обеспечивать
поток с требуемой скоростью при минимальном
давлении.

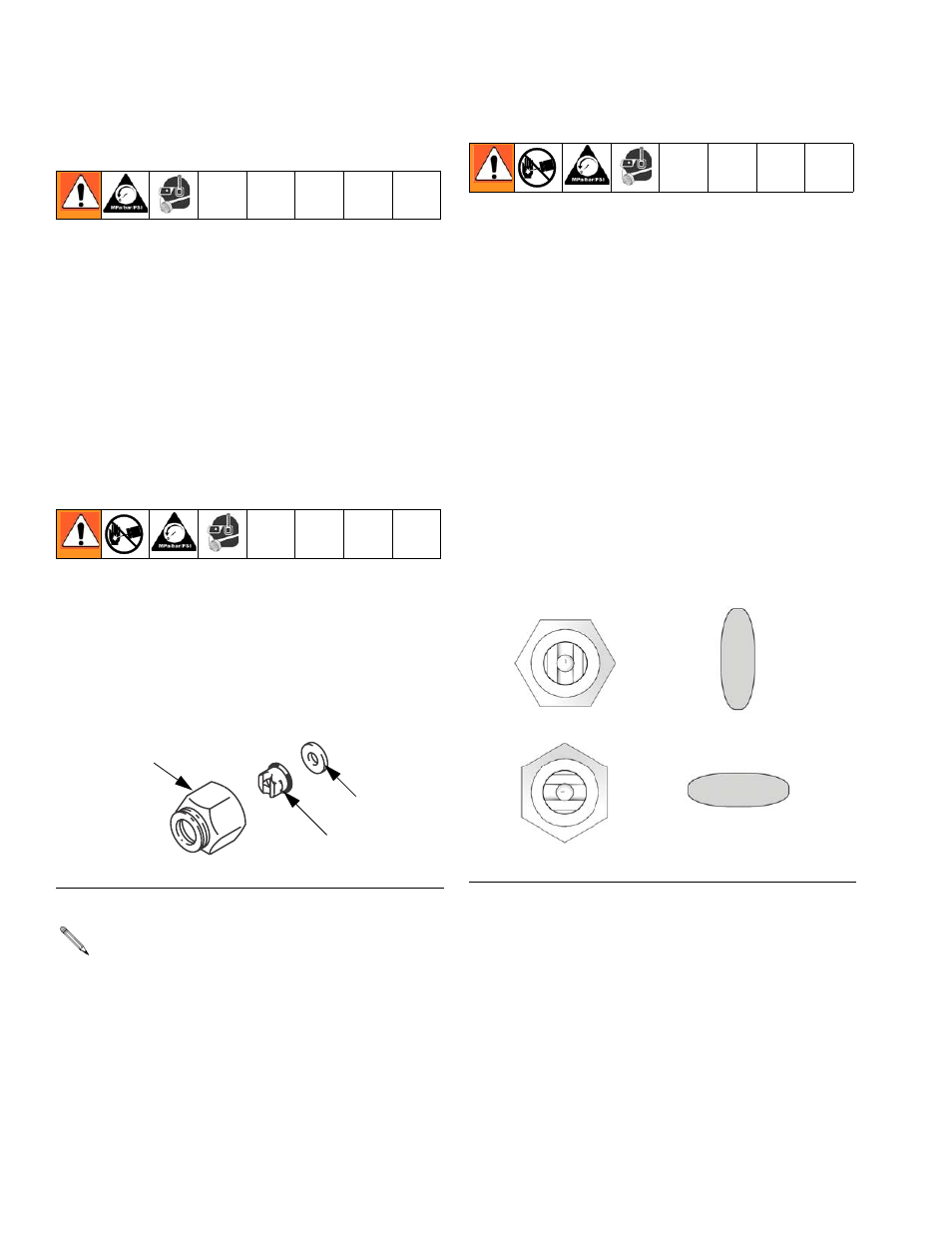

Р ИС . 7: Установка распылительного наконечника
Манжеты поставляются вместе со струйными
наконечниками 270XXX или веерными
наконечниками 182XXX.
TI8577a
K
H
J
Р ИС . 8: Форма распыла
Вертикальная форма
Горизонтальная форма
TI8170a
TI8196a
