Детали – Инструкция по эксплуатации Graco Monark_Hydra-Spray
Страница 17
306981
17

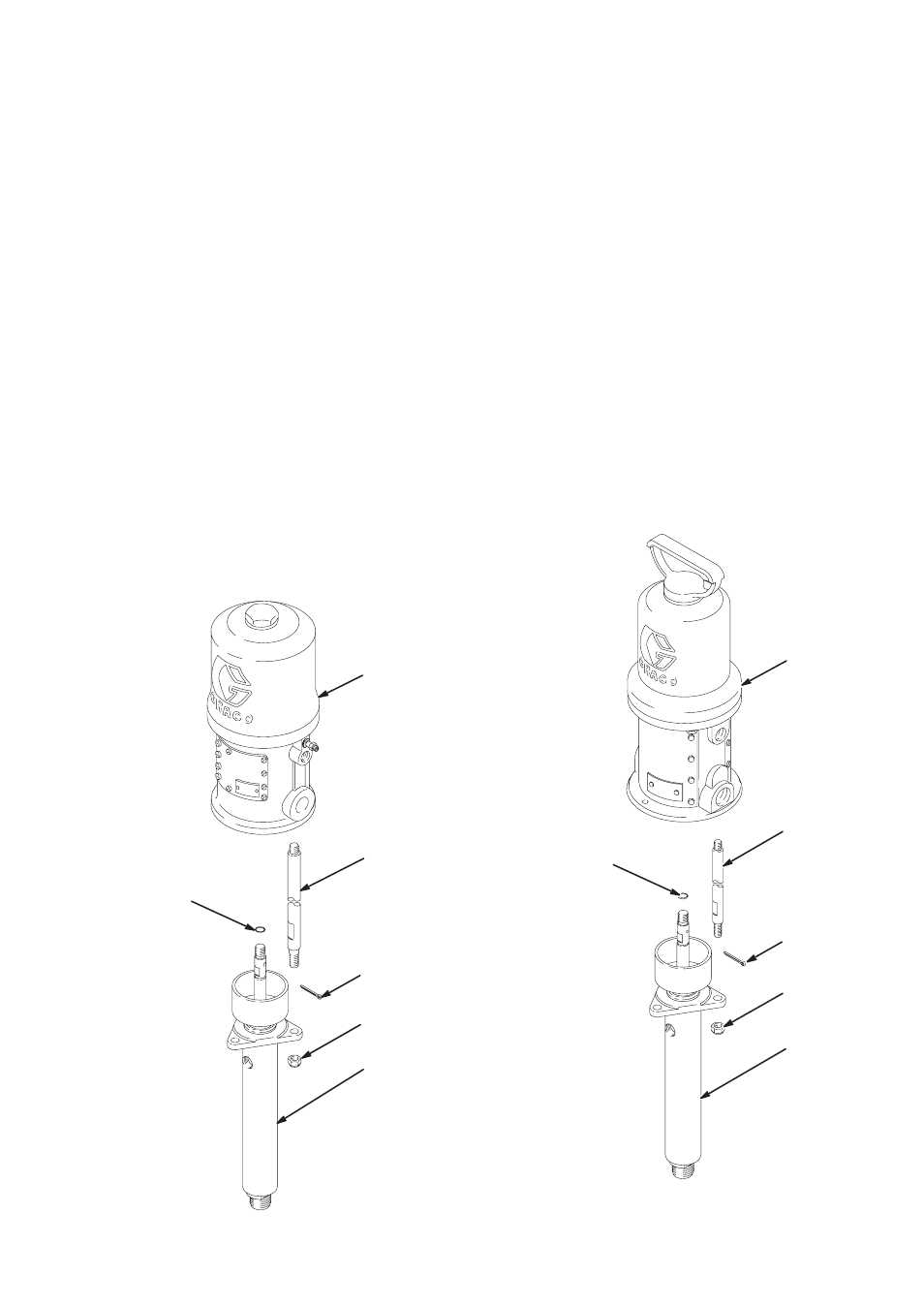

Детали
Модель 243664, серия A
Модель 223586, серия B
Насос President с соотношением 30:1,
укороченный размер
¹
¹
на Рис. детали Описание
ÊĆâî
3n
101946
ШПЛИНТ; нержавеющая сталь;
3,2 мм x 38 мм
1
4
101566
КОНТРГАЙКА; 3/8-16
3
7
156082
УПЛОТНЕНИЕ, кольцевое;
нитриловая резина
1
12
168221
ТЯГА, соединительная;
углеродистая сталь; 114 мм;
от кромки до кромки
3
14
207352
ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ
См. 306982 (детали)
1
15
223587
ПОРШНЕВОЙ НАСОС В СБОРЕ
Только модель 223586
1
243663
ПОРШНЕВОЙ НАСОС В СБОРЕ
Только модель 243664
См. стр. 18-19
1
n Храните эти запасные части в легко доступном
месте, чтобы сократить время простоев.
14
7
12
4
3
15
02503
¹ детали 239327, серия A
Насос Monark с соотношением 15:1,
укороченный размер
¹
¹
на Рис. детали. Описание
ÊĆâî
3n
101946
ШПЛИНТ; нержавеющая сталь;
3,2 мм x 38 мм
1
4
101566
КОНТРГАЙКА; 3/8-16
3
7
154771
КОЛЬЦЕВОЕ УПЛОТНЕНИЕ;
áóíàĆN
1
12
164722
ТЯГА, соединительная;
углеродистая сталь; 111 мм;
от кромки до кромки
3
14
215363
ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ
См. 307043 (детали)
1
15
223587
ПОРШНЕВОЙ НАСОС В СБОРЕ
См. стр. 18-19
1
n Храните эти запасные части в легко доступном
месте, чтобы сократить время простоев.
07197A
14
7
12
4
3
15
