1-4
Инструкция по установке
Раздел 1
Подключение воды/слива
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Может потребоваться дополнительная обработка
водопроводной воды с целью замедления образования
накипи, фильтрации мелких частиц, удаления хлора и
улучшения вкуса и чистоты.
ПОДКЛЮЧЕНИЕ К ВПУСКНОМУ
ВОДОПРОВОДУ
При подключении к впускному водопроводу следуйте
приведенным ниже инструкциям:
•
Не подключайте льдогенератор к источнику горячего
водоснабжения. Убедитесь, что дроссельные вентили на линии
горячего водоснабжения, установленные для другого
оборудования, работают. (Проверьте вентили на
водопроводных кранах, посудомоечных машинах, и т.д.)
•
Давление воды, подаваемой на льдогенератор, должно быть от
1,4 до 5,5 бар (от 20 до 80 фунтов на кв. дюйм).
•
Если давление воды превышает 5 бар, обратитесь к
представителю компании Manitowoc для приобретения
регулятора давления. Установите давление на 2,5 бар (37
фунтов на кв. дюйм).
•
Установите отсечной клапан подачи воды.
•
Подключение должно осуществляться только к источнику
питьевой воды.
Важно!
При подключении системы фильтрации воды
необходимо использовать отдельный трубопровод
для конденсатора с водяным охлаждением.
Использование нефильтрованной воды для работы
конденсатора с водяным охлаждением значительно
сократит срок службы фильтра.
ПОДКЛЮЧЕНИЕ СЛИВА
При подключении слива следуйте приведенным ниже инструкциям,
чтобы избежать попадания сточных вод в льдогенератор и бункер
для льда:
•
Сточная линия должна иметь уклон в 3,8 см (1,5 дюйма) на
каждый метр (3 фута) и не должна создавать ограничений
стока воды.
•
Сливное отверстие в полу должно быть достаточно большим,
чтобы обеспечивать сток всех сточных вод.
•
Установите отдельные стоки для бункера для льда и для
конденсатора с водяным охлаждением. Во избежание
образования конденсата изолируйте их.
ПАРАМЕТРЫ ТРУБ И ШТУЦЕРОВ ДЛЯ ПОДКЛЮЧЕНИЯ ВОДЫ И СЛИВА
Температура
воды
Давление воды
Штуцеры льдогенератора
Параметры труб для
подключения к
штуцерам
льдогенератора
*
Впуск льдогенератора
10ºC (50ºF)
мин.
32ºC (90ºF)
макс.
1,4 бар (20 ф/кв. дюйм)
мин.
5,5 бар (80 ф/кв. дюйм)
макс.
Диаметр 3/4", наружная
трубная резьба
Минимальный
внутренний диаметр 15
мм (1/2")
**Сливное отверстие
-----
-----
Диаметр 7/8", заершенное
соединение
Минимальный
внутренний диаметр 18
мм (3/4")
Впуск конденсатора с
водяным охлаждением
0,6ºC (33ºF)
мин.
32,2ºC (90ºF)
макс.
1,4 бар (20 ф/кв. дюйм)
мин.
10,3 бар (150 ф/кв.
дюйм) макс.
Диаметр 3/8", внутренняя
трубная резьба
Минимальный
внутренний диаметр 15
мм (1/2")
Выпуск конденсатора с
водяным охлаждением
-----
-----
Диаметр 1/2", внутренняя
трубная резьба
Минимальный
внутренний диаметр 15
мм (1/2")
* Шланг для подключения воды входит в комплект поставки.
Диаметр 3/4", внутренняя трубная резьба, длина 2 м.
** Сливной шланг входит в комплект поставки.
Диаметр 7/8" (22,2мм), длина 2 м.

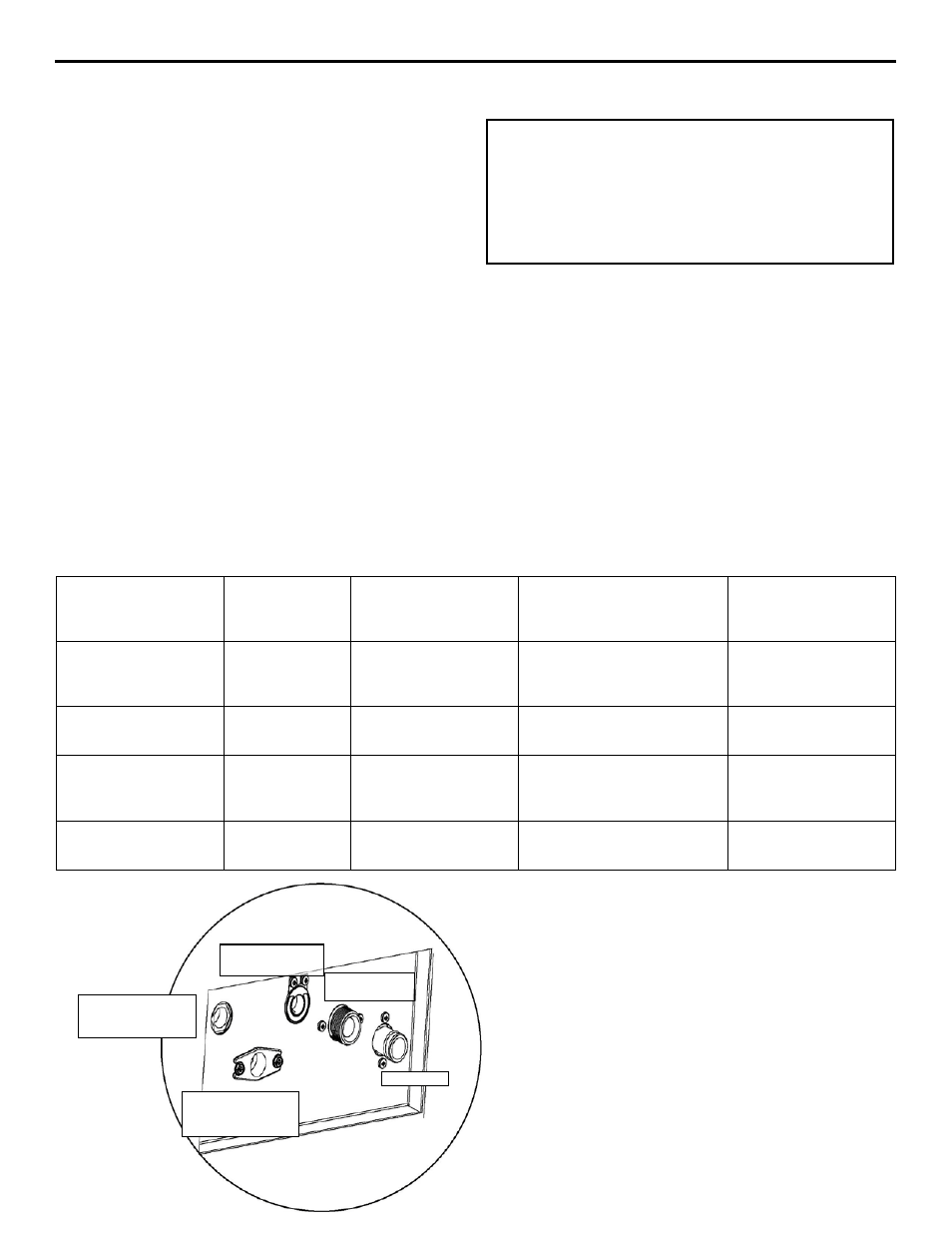

ЭЛЕКТРИЧЕСКИЙ
ВВОД
СЛИВ
ВПУСК ПИТЬЕВОЙ
ВОДЫ
ВПУСК КОНДЕНСАТОРА
С ВОДЯНЫМ
ОХЛАЖДЕНИЕМ
ВЫПУСК
КОНДЕНСАТОРА
С ВОДЯНЫМ
ОХЛАЖДЕНИЕМ
