41
Установка или снятие отверточной или
гнездовой биты
Рис.5
Используйте только биты с хвостовиком, указанным
на рисунке.
Для европейских стран, стан Северной и Южной
Америки, Австралии и Новой Зеландии
A=12мм
B=9мм
Используйте только насадки данного
типа. Выполните процедуру (1).
(Примечание) Вставка не нужна.
006348
Для других стран
Для установки насадок данного типа
выполните процедуру (1).
(Примечание) Насадки Makita
относятся к данному типу.
Для установки насадок данного типа
выполните процедуру (2).
(Примечание) Для установки насадки
необходима вставка.
A=17мм
B=14мм
A=12мм
B=9мм
006349
1. Для вставки биты, потяните втулку в
направлении, указанном стрелкой, и вставьте
биту во втулку как можно дальше. Затем
отпустите втулку, чтобы затянуть биту.
Рис.6
2. Для установки биты, потяните втулку в
направлении, указанном стрелкой, и вставьте
деталь биты и биту во втулку как можно
дальше. Бита должна вставляться во втулку
острым краем вовнутрь. После этого отпустите
втулку для закрепления биты.
Рис.7
Для снятия биты, потяните втулку в направлении,
указанном стрелкой, и решительно вытяните биту.
Примечание:
•
Если не вставить биту во втулку достаточно
глубоко,
втулка не возвратится в
первоначальное положение, и бита не будет
закреплена. В данном случае, попытайтесь
повторно вставить биту в соответствии с
инструкциями выше.
ЭКСПЛУАТАЦИЯ
Рис.8

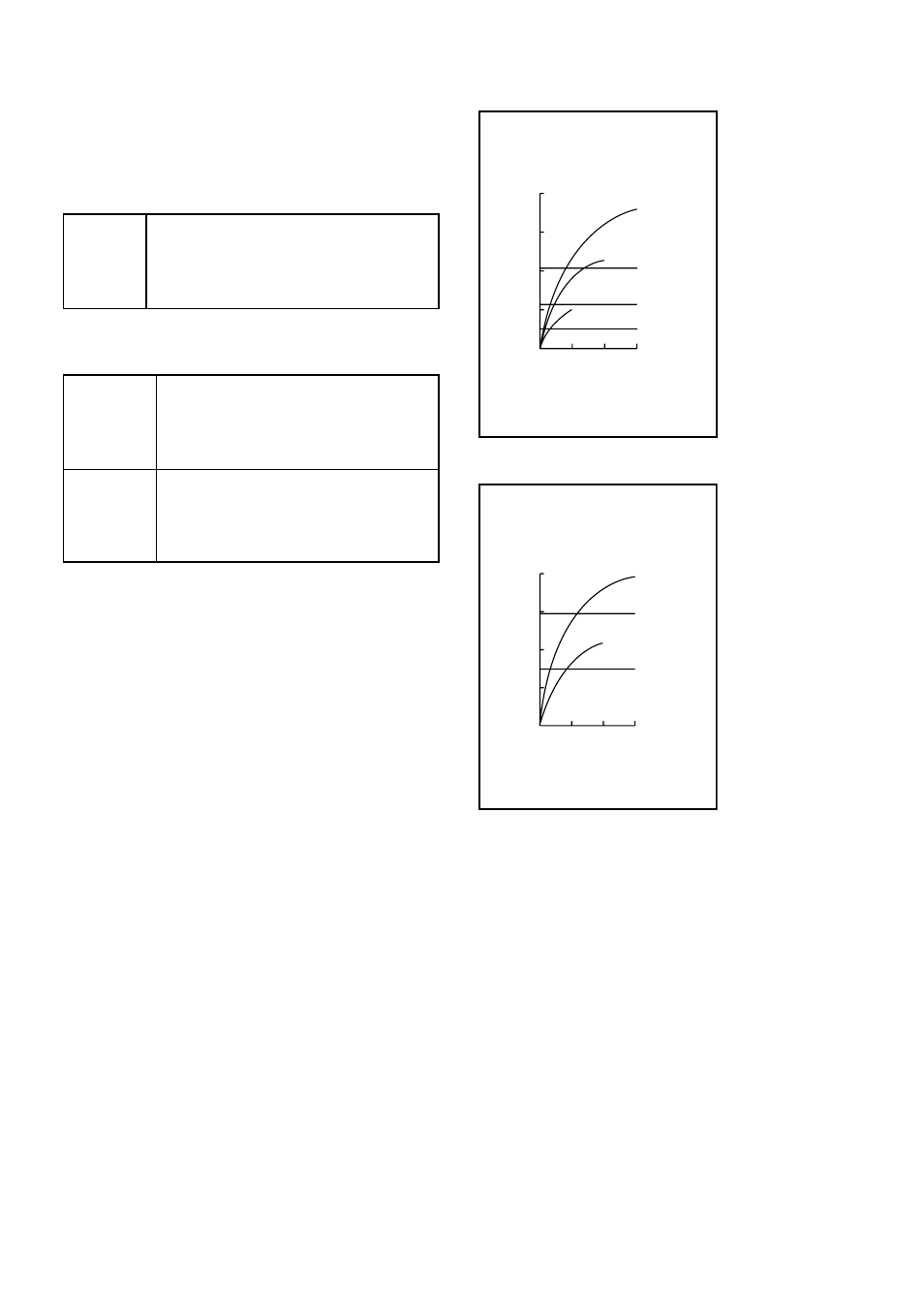

Соответствующий крутящий момент затяжки может
отличаться в зависимости от типа или размера
винта/болта, материала закрепляемой рабочей
детали и т.д. Соотношение между крутящим
моментом затяжки и временем затяжки показано на
рисунках.
M12
M10
M8
80
60
40
20
0
(204)
(408)
(816)
(612)
1,0 2,0 3,0
Стандартный болт
Н·м
(кгс.cм)
M12
M10
M8
(сек)
Время затяжки
У
силие за
тяжки
Надле
жащ
ее у
силие за
тяжки
008823
0
1,0 2,0 3,0
80
60
40
20
(204)
(408)
(816)
(612)
Н·м
(кгс.cм)
Высокопрочный болт
M10
M8
(сек)
Время затяжки
У
силие за
тяжки
Надле
жащ
ее у
силие за
тяжки
M10
M8
008825
Возьмитесь крепко за инструмент и вставьте острие
отверточной биты в головку винта. Надавите на
инструмент в такой степени, чтобы бита не
соскользнула с винта, и включите инструмент для
начала работы.
Примечание:
•
Пользуйтесь битой, подходящей для
винта/головки, с которым Вы будете работать.
•
При затяжке винтов M8 или меньшего размера,
осторожно регулируйте давление на триггерный
переключатель, чтобы не повредить болт.
•
Держите инструмент прямо по отношению к
винту.
•
Если Вы будете затягивать винт дольше, чем
указано на рисунках, это может привести к
перенапряжению,
соскальзыванию,
повреждению и т.д. отверточной биты. Перед
