40
Выбор правильного гнезда
Всегда используйте гнездо надлежащего размера
при работе с болтами и гайками. Использование
гнезда
ненадлежащего размера приведет к
неточному и непоследовательному крутящему
моменту затяжки и/или повреждению болта или
гайки.
Установка или снятие гнезда
Рис.5
1. Для гнезда без уплотнительного кольца и
штифта
Чтобы установить гнездо, вдавите его в пятку
инструмента до блокировки на месте.
Чтобы снять гнездо, просто вытяните его.
2. Для гнезда с уплотнительным кольцом и
штифтом
Рис.6
Выньте уплотнительное кольцо из канавки в
гнезде и удалите штифт из гнезда. Наденьте
гнездо на пятку инструмента таким образом,
чтобы отверстие в гнезде было совмещено с
отверстием в пятке. Вставьте штифт в
отверстие в гнезде и в пятке. Затем поверните
уплотнительное кольцо в первоначальное
положение в канавку гнезда для фиксации
штифта. Для снятия гнезда выполните
процедуру установки в обратном порядке.
Крючок
Рис.7
Крючок используется для временного подвешивания
инструмента. Он может быть установлен с любой
стороны инструмента.
Для установки крючка, вставьте его в паз в корпусе
инструмента с одной из сторон и закрепите его при
помощи винта. Для снятия крючка, отверните винт и
снимите крючок.
ЭКСПЛУАТАЦИЯ
ПРЕДУПРЕЖДЕНИ:
•
Всегда вставляйте блок аккумуляторов до конца,
пока он не зафиксируется на месте. Если Вы
можете видеть красную часть верхней стороны
кнопки, она закрыта не полностью. Полностью
вставьте ее, чтобы красную часть не было
видно. Если этого не сделать, блок может
неожиданно выпасть из инструмента и
причинить Вам или кому-либо около Вас
травмы.
Крепко удерживая инструмент, наденьте гнездо на
болт или гайку. Включите инструмент и осуществите
затяжку в соответствии с надлежащим временем
затяжки.
Рис.8

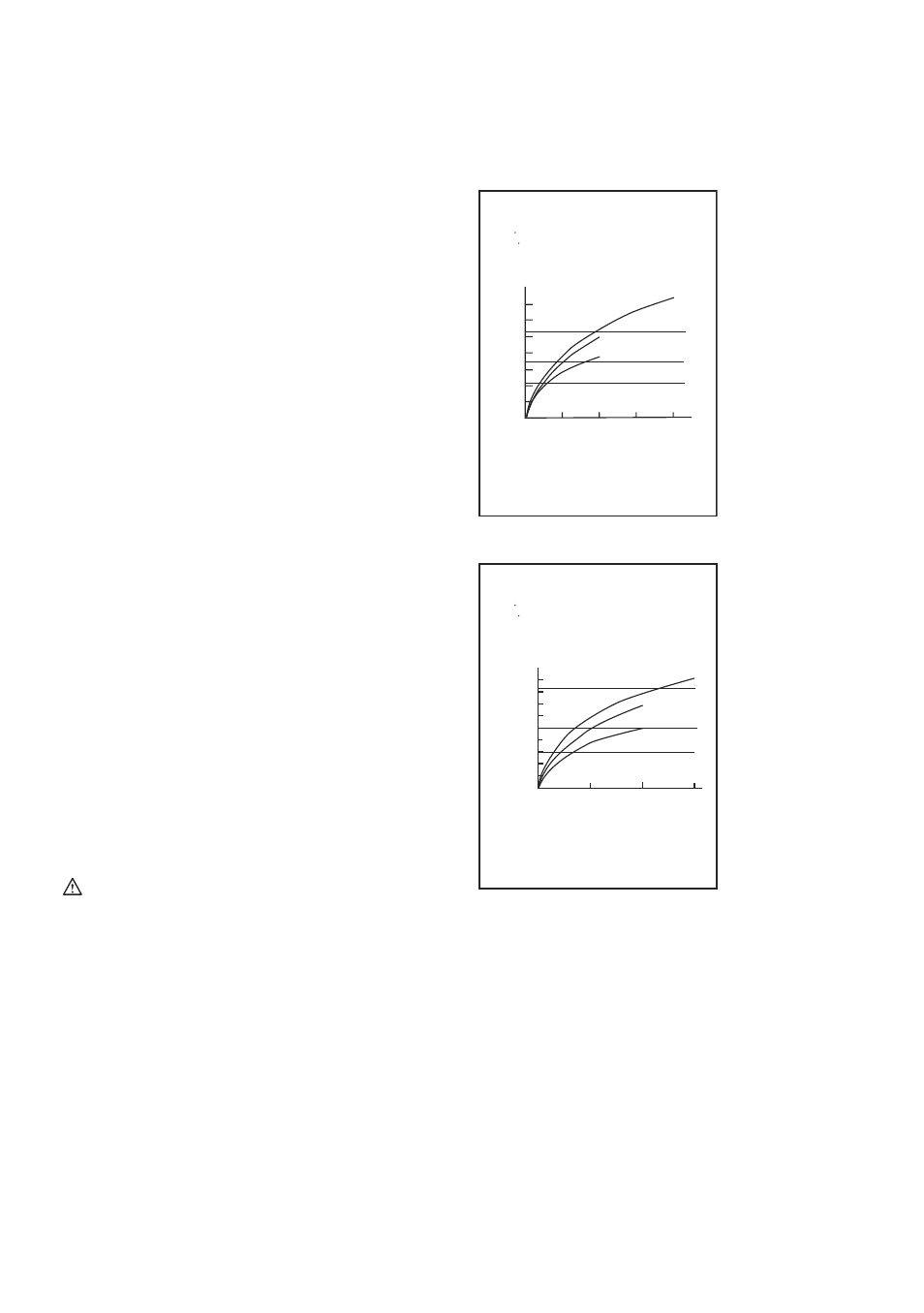

Соответствующий крутящий момент затяжки может
отличаться в зависимости от типа или размера болта,
материала закрепляемой рабочей детали и т.д.
Соотношение между крутящим моментом затяжки и
временем затяжки показано на рисунках.
160
140
120
100
80
60
40
20
0
0 0,5 1,0 1,5 2,0
Стандартный болт
У
силие за
тяжки
Время затяжки (сек)
Надле
жащ
ее у
силие за
тяжки M16
M16
M14
M14 M12
M12
(1632)
(1428)
(1224)
(1020)
(816)
(612)
(408)
(204)
Н м
(кгс см)
007536
0
Высокопрочный болт
Н м
(кгс см)
У
силие за
тяжки
Время затяжки (сек)
Надле
жащ
ее у
силие за
тяжки
160(1632)
140(1428)
120(1224)
100(1020)
80(816)
60(612)
40(408)
20(204)
180(1836)
200(2040)
1,0 2,0 3,0
M14
M14
M12
M12 M10
M10
007535
Примечание:
•
Держите инструмент прямо по отношению к
болту или гайке.
•
Чрезмерный крутящий момент затяжки может
повредить болт/гайку или гнездо. Перед
началом работы всегда выполняйте пробную
операцию для определения надлежащего
времени затяжки, соответствующего Вашему
болту или гайке.
•
Если инструмент эксплуатировался
непрерывно до разряда блока аккумуляторов,
сделайте перерыв на 15 минут перед началом
работы с заряженным блоком аккумуляторов.
