Underhåll, Byte av kolborstar – Инструкция по эксплуатации Makita BTW251
Страница 11
11
160
140
120
100
80
60
40
20
0
0
0,5
1,0
1,5
2,0

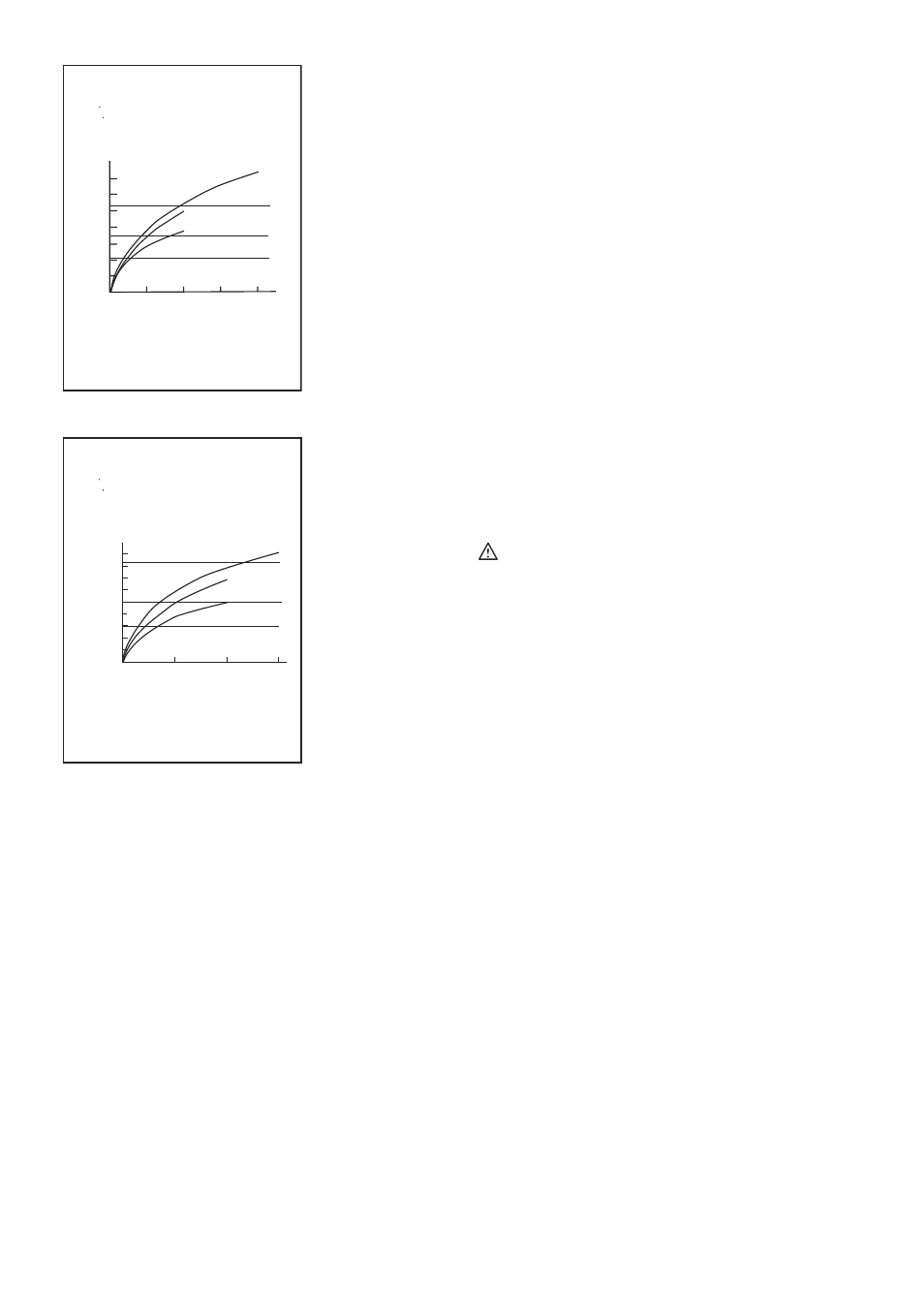

Standardbult
Åtdragningsmoment
Åtdragningstid (S)
Korrekt åtdragningsmoment
M16
M16
M14
M14
M12
M12
(1632)
(1428)
(1224)
(1020)
(816)
(612)
(408)
(204)
N m
(kgf cm)
007536
0
Höghållfast bult
N m
(kgf cm)
Åtdragningsmoment
Åtdragningstid (S)
Korrekt åtdragningsmoment
160(1632)
140(1428)
120(1224)
100(1020)
80(816)
60(612)
40(408)
20(204)
180(1836)
200(2040)
1,0
2,0
3,0
M14
M14
M12
M12
M10
M10
007535
OBS!
•
Håll maskinen så att den riktas rakt på bulten eller
muttern.
•
Vid alltför stort åtdragningsmoment kan
bulten/muttern eller hylsan skadas. Gör alltid en
provdragning för att kontrollera den lämpligaste
åtdragningstiden för din bult eller mutter.
•
Om maskinen används kontinuerligt under ett
arbetspass tills batterikassetten är tom, bör
maskinen vila 15 minuter innan arbetet fortsätter
med en laddad batterikassett.
Åtdragningsmomentet påverkas av en mängd olika
faktorer, bland andra följande. Kontrollera alltid
åtdragningen med en momentnyckel efter
fastsättningen.
1. När batterikassetten nästan är helt urladdad
kommer spänningen att falla och
åtdragningsmomentet att minska.
2. Hylsa
•
Om en hylsa av fel storlek används sjunker
åtdragningsmomentet.
•
Om hylsan är sliten (slitage på den sexkantiga
eller fyrkantiga änden) sjunker
åtdragningsmomentet.
3. Bult
•
Även om momentkoefficienten och
bultklassen är densamma, beror det korrekta
åtdragningsmomentet på bultens diameter.
•
Även om bultarnas diameter är samma
kommer det korrekta åtdragningsmomentet att
skilja sig åt i enlighet med
momentkoefficienten, bultklassen och bultens
längd.
4. Om en universalknut eller ett förlängningsskaft
används reduceras mutterdragarens
åtdragningskraft något. Kompensera genom att
dra åt under längre tid.
5. Momentet påverkas även av fästmaterialet eller
hur maskinen hålls.
6.
Att använda maskinen med låg hastighet minskar
åtdragningsmomentet.
UNDERHÅLL
FÖRSIKTIGT!
•
Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan inspektion eller
underhåll utförs.
Byte av kolborstar
Fig.9
Byt dem när de är nedslitna till slitagemarkeringen. Håll
kolborstarna rena så att de lätt kan glida in i hållarna.
Båda kolborstarna ska bytas ut samtidigt. Använd
endast identiska kolborstar.
Använd en skruvmejsel för att skruva ur två skruvar och
avlägsna sedan det bakre höljet.
Fig.10
Lyft armdelen på fjädern och placera den i den
nedsänkta delen av huset med en spårskruvmejsel med
smalt skaft eller liknande.
Fig.11
Använd en tång för att ta bort locken till kolborstarna. Ta
ur de utslitna kolborstarna, montera nya och sätt tillbaka
kolborstarnas lock.
Fig.12
Fig.13
Se till att kolborstarnas lock passas in ordentligt i hålen i
hållarna.
Sätt tillbaka höljet och dra åt de två skruvarna ordentligt.
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
