Замена нейлонового шнура

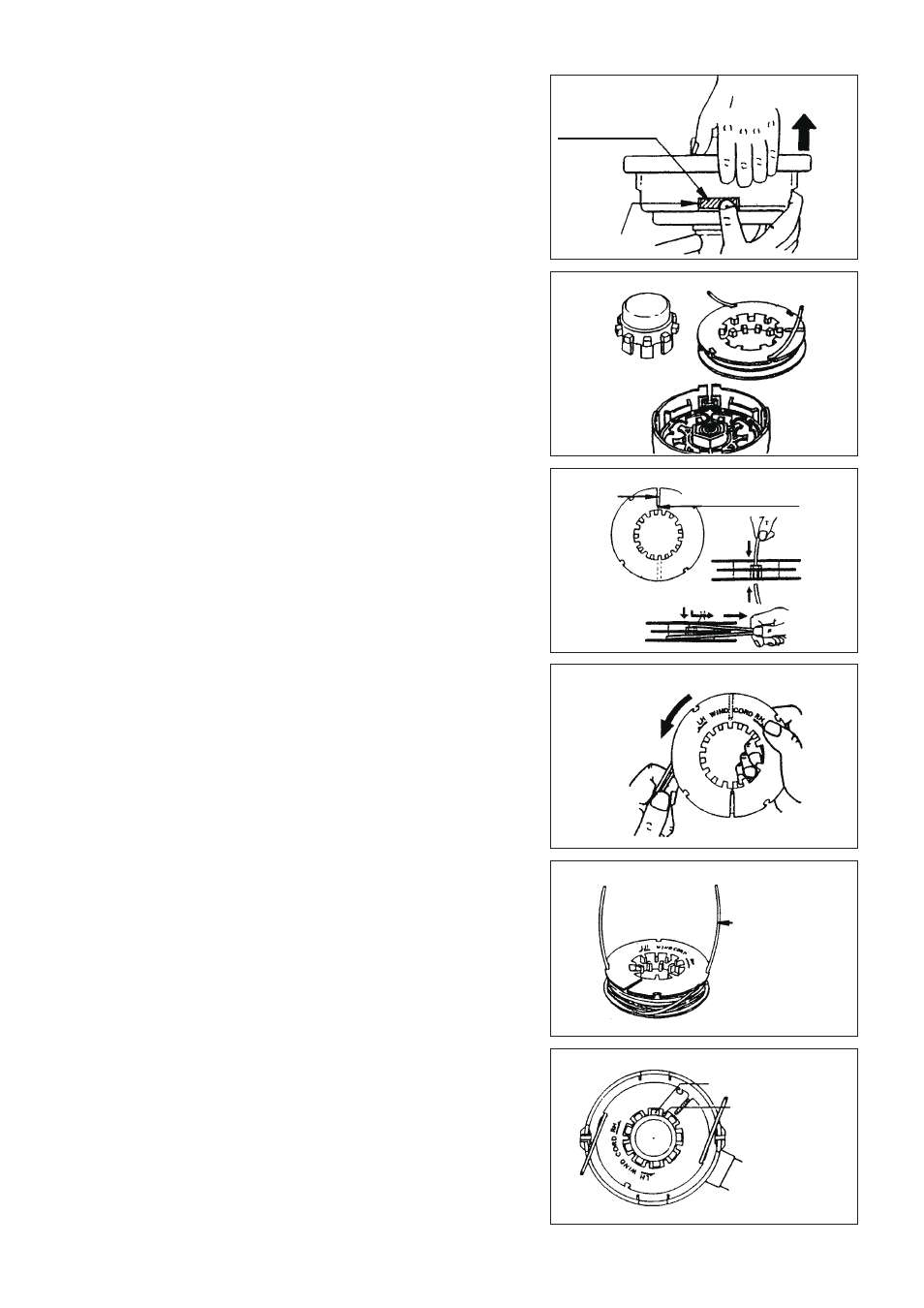

1. Снимите крышку с корпуса, нажав два блокировочных выступа,
которые расположены по бокам корпуса.
2. Снимите крышку с выступами и извлеките бобину из корпуса.
3. Вставьте концы двух режущих нитей в отверстия в прорези на внешнем
фланце бобины. Вставьте нити в направляющие через прорези на
фланцах.
4. Плотно намотайте нити в направлении, показанном левой стрелкой на
фланце. Не перекрещивайте нити.
5. Намотайте шнуры, оставив примерно по 100 мм (3-15/16”) и временно
вставив концы в прорезь на бобине.
6. Установите крышку с выступами на ступицу корпуса так, чтобы она
могла свободно перемещаться вверх и вниз под действием пружины.
Вставьте бобину в корпус, совмещая выступы на бобине с выемками
на крышке.
Защелка крышки
Потянуть
вверх
Отверстие в
корпусе
Крышка с
выступами
Бобина
В конце прорези
имеется отверстие
Прорезь
Влево
Плотно намотать
100 от выемки
Выступы на крышке
Выступы на бобине
