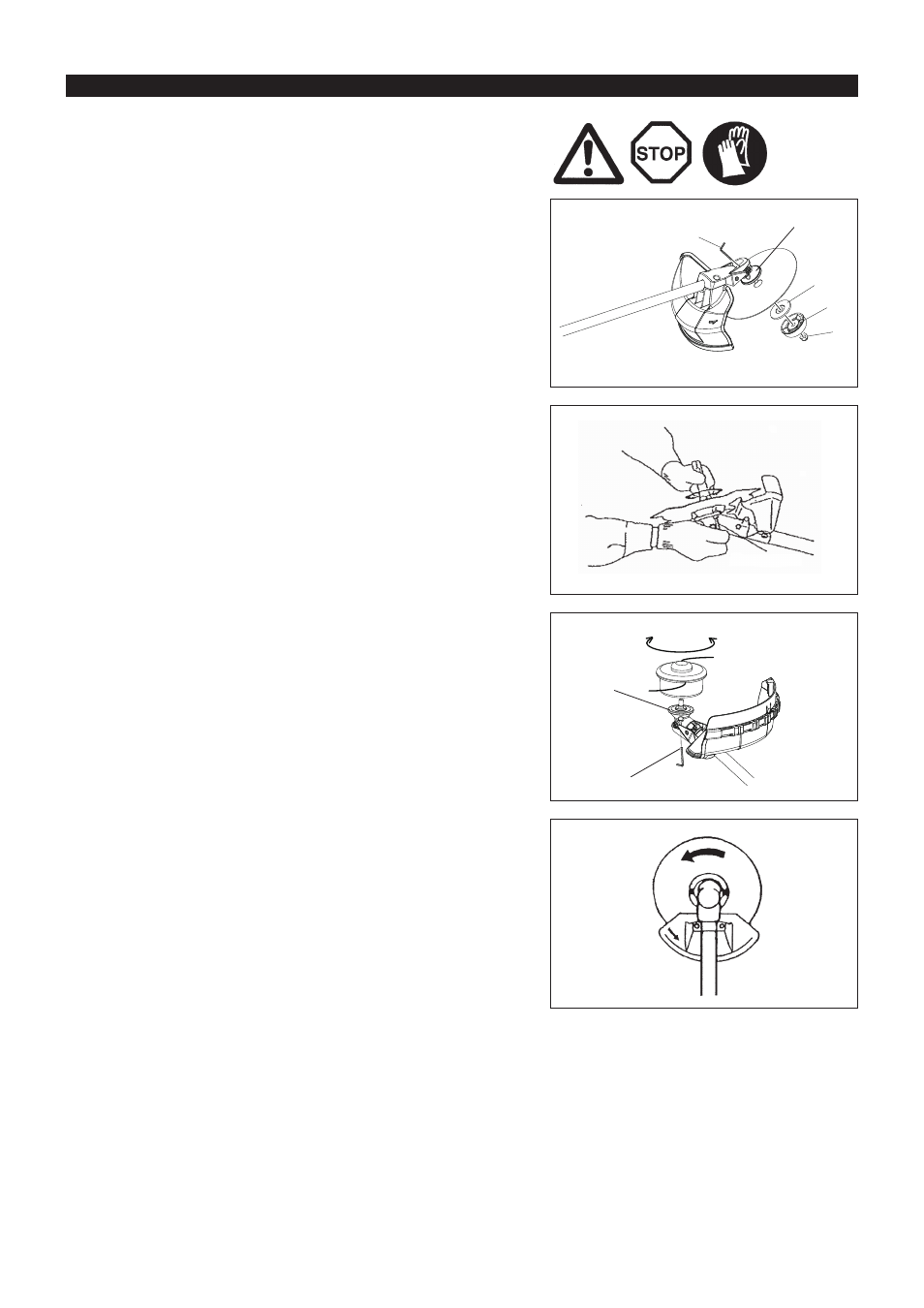

Переверните устройство для замены ножа или нейлоновой режущей
головки.
– Вставьте шестигранный ключ через отверстие редуктора и поверните
опорную шайбу (4) до фиксации.
– Ослабьте гайку (1) (левая резьба) торцевым ключом и снимите гайку (1),
крышку (2) и прижимную шайбу (3).
Шестигранный ключ
УСТАНОВКА НОЖЕЙ ИЛИ НЕЙЛОНОВОЙ РЕЖУЩЕЙ ГОЛОВКИ
Установка ножа
С вставленным шестигранным ключом.
– Установите нож на вал так, чтобы направляющая опорной шайбы (4)
совпала с отверстием шпинделя в ноже. Установите прижимную шайбу
(3), крышку (2), и закрепите нож гайкой (1).
[Усилие затяжки: 13-23 Нм]
ПРИМЕЧАНИЕ: При обращении с ножом обязательно надевайте защитные
перчатки.
ПРИМЕЧАНИЕ: Гайка крепления ножа (с гроверной шайбой) относится к
расходным материалам.
Если на гроверной шайбе появятся признаки износа или
деформации, замените гайку.
Установка нейлоновой режущей головки
– Прижимная шайба (3), крышка (2) и гайка (1) для установки
нейлоновой режущей головки не нужны. Нейлоновая режущая головка
устанавливается поверх опорной шайбы (4).
– Вставьте шестигранный ключ через отверстие редуктора и поверните
опорную шайбу (4) до фиксации.
– Затем наверните нейлоновую режущую головку на вал, вращая ее
против часовой стрелки.
– Извлеките шестигранный ключ.
Вращение
– Убедитесь, что нож установлен левой стороной вверх.
(3)
(2)
(1)
Шестигранный ключ
Ослабить
Затяжка
Шестигранный ключ
(4)
(4)
