8
Для Австралии и Новой Зеландии

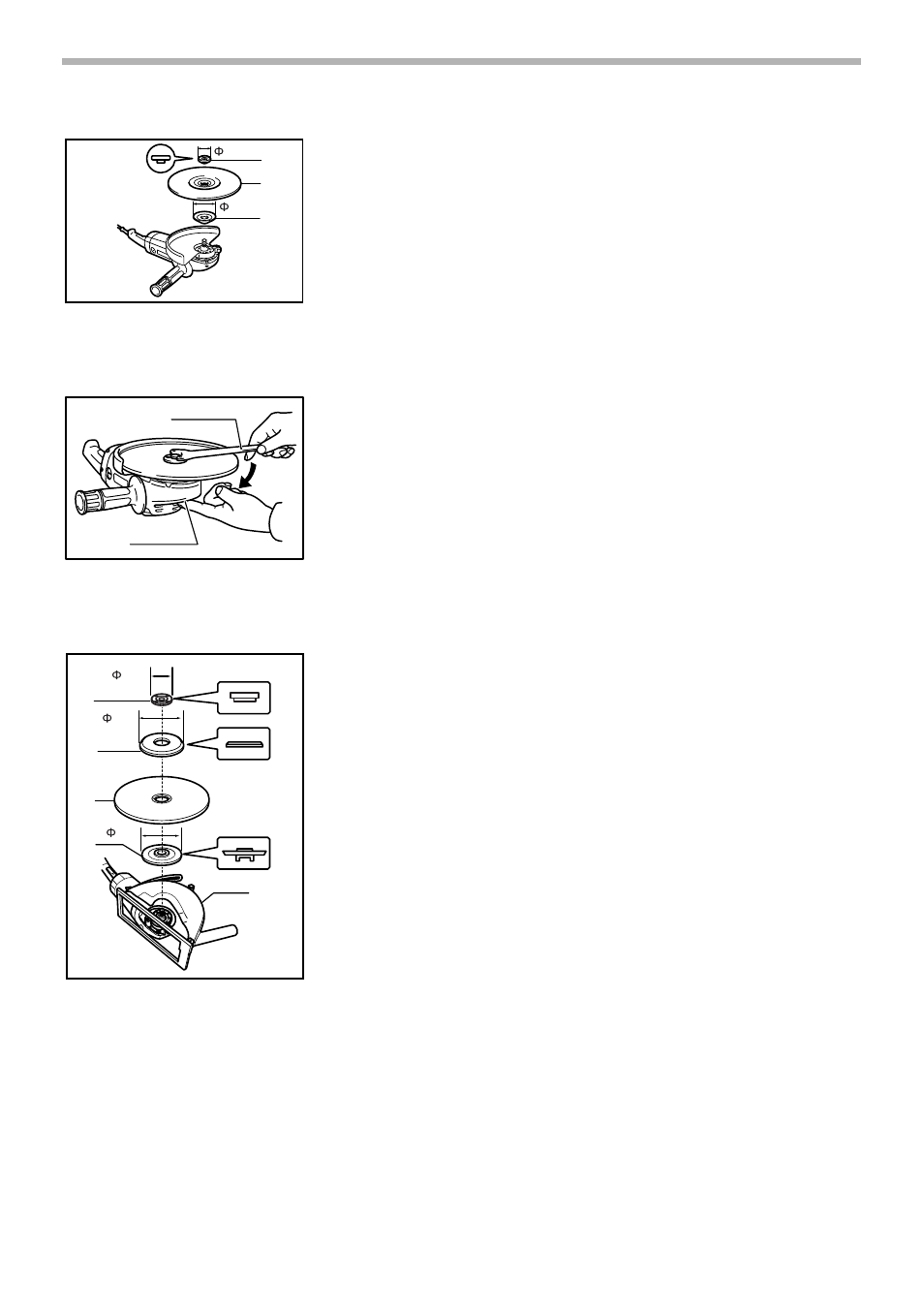

Установите внутренний фланец на шпиндель. Установите диск/круг на
внутренний фланец и закрутите стопорную гайку выступом вниз (по
направлению к диску).
Для затяжки стопорной гайки, сильно надавите на замок вала, чтобы
шпиндель не проворачивался, затем воспользуйтесь ключом стопорной
гайки и крепко затяните ее по часовой стрелке.
Для снятия диска выполните процедуру установки в обратном порядке.
Установка или снятие отрезного диска
Для Австралии и Новой Зеландии
Установите внутренний фланец на шпиндель. Установите отрезной диск
на внутренний фланец.
Установите внешний фланец на диск и закрутите стопорную гайку
выступом вниз (по направлению к диску).
Для затяжки стопорной гайки, сильно надавите на замок вала, чтобы
шпиндель не проворачивался, затем воспользуйтесь ключом стопорной
гайки и крепко затяните ее по часовой стрелке.
Для снятия диска выполните процедуру установки в обратном порядке.
1. Стопорная гайка
2. Диск с вогнутым центром
3. Внутренний фланец
45
1
2
3
102
004264
1. Ключ стопорной гайки
2. Замок вала
1
2
001089
1. Стопорная гайка
2. Наружный фланец 78
3. Отрезной диск
4. Внутренний фланец 78
5. Кожух диска для сбора пыли
45
78
78
1
2
3
4
5
004351
