7

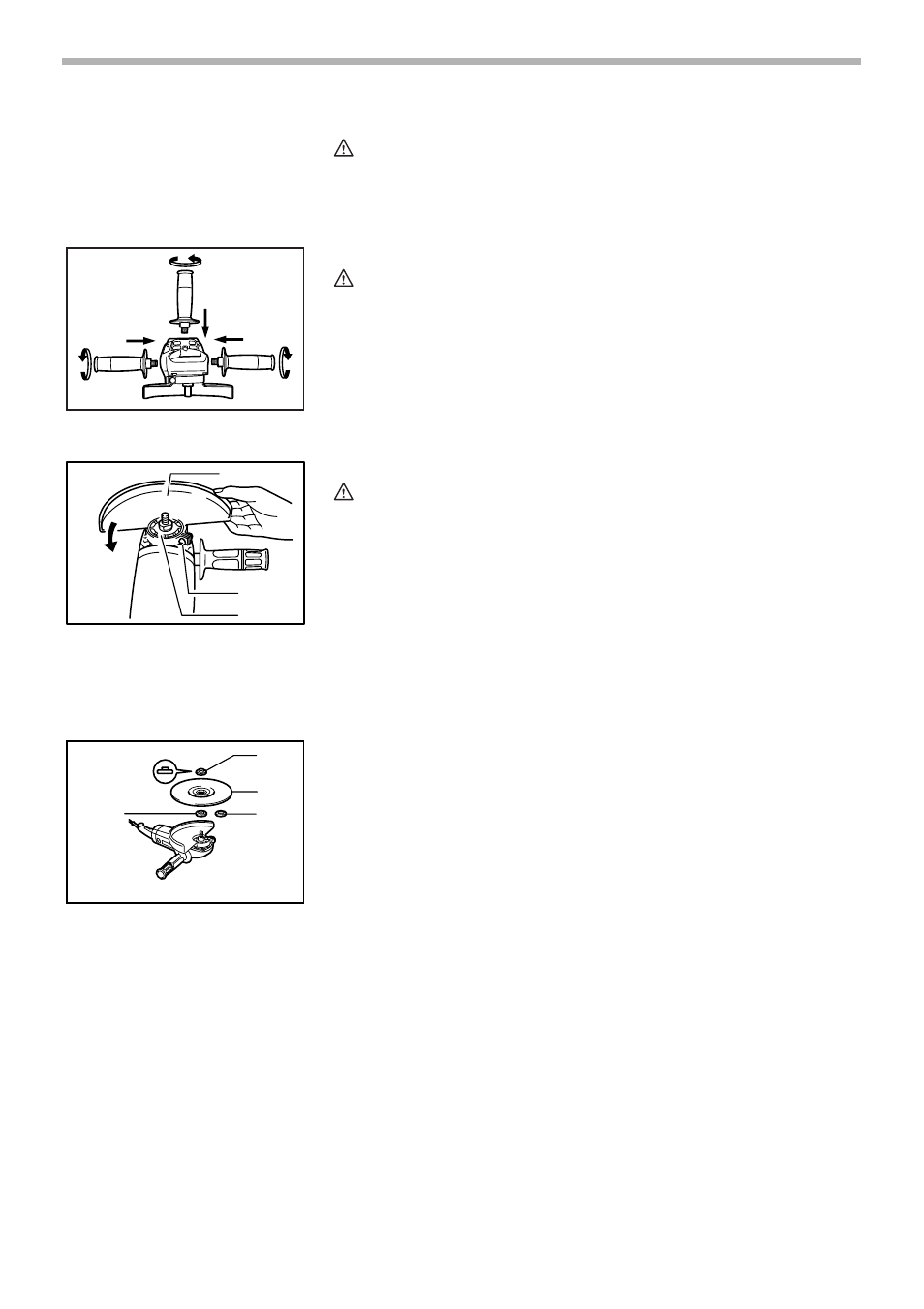

МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:

Перед выполнением каких-либо работ с инструментом всегда
отключайте инструмент и вынимайте штекер из розетки питания.

Установка боковой рукоятки (ручки)

ПРЕДУПРЕЖДЕНИЕ:

Перед работой всегда проверяйте надежность крепления боковой
рукоятки.

Прочно закрепите боковую рукоятку на месте, как показано на рисунке.

Установка или снятие кожуха диска

ПРЕДУПРЕЖДЕНИЕ:

Кожух диска необходимо устанавливать на инструмент таким
образом, чтобы закрытая сторона кожуха всегда находилась по
направлению к оператору.

Установите кожух диска, выровняв выступ на полосе кожуха диска с
выемкой в подшипниковой коробке. После этого поверните кожух диска
примерно на 180 градусов против часовой стрелки. Обязательно крепко
закрутите болт.
Для снятия кожуха диска выполните процедуру установки в обратном
порядке.

Установка или снятие шлифовального диска с вогнутым
центром/Мультидиска (дополнительная принадлежность)

Установите внутренний фланец на шпиндель. Наденьте диск/круг на
внутренний фланец и вкрутите стопорную гайку на шпиндель.

Суперфланец

Модели 9067F, 9069F, 9067SF и 9069SF стандартно оборудованы
суперфланцем. Для откручивания стопорной гайки необходима лишь 1/3
усилий по сравнению с традиционным типом.

001057

1. Кожух диска
2. Букса
3. Болт

1

3

2

001064

1. Стопорная гайка
2. Диск с вогнутым центром
3. Суперфланец
4. Внутренний фланец

1

2

3

4

004263
