Таблица 4. Установка приоритета входов DIP-переключателями
приоритет
положение DIP-
переключателей
1, 2, 3
OFF
OFF
OFF
3, 2, 1
OFF
OFF
ON
2, 3, 1
OFF
ON
OFF
1, 3, 2
ON
OFF
OFF
3, 1, 2
ON
OFF
ON
2, 1, 3
ON
ON
OFF
5.1.1 Пример коммутации входов в автоматическом режиме
В этом примере все DIP-переключатели 1-3 установлены в положение OFF.
Это означает, что вход IN 1 имеет высший приоритет, за ним в порядке
убывания приоритета идут входы IN 2 и IN 3. DIP-переключатель 4 установ-
лен в положение ON, что соответствует автоматическому режиму работы
коммутатора.
Если сигнал подан на все три входа, то можно, например, нажатием кнопки
2 в группе INPUT SELECTOR подключить на выход сигнал со входа 2. Этот
сигнал будет отображаться плазменным дисплеем.
Если сигнал HDMI на входе IN 2 теряется, то коммутатор автоматически
подает на выход сигнал со входа с наивысшим приоритетом, то есть со
входа IN 1. В случае отсутствия или пропадания сигнала на нем на выход
будет автоматически подан сигнал со входа IN 3. Однако если сигнал на
входе IN 2 восстановится, то этот вход будет вновь подключен к выходу
коммутатора.
5.2 подключение ключей дистанционного управления

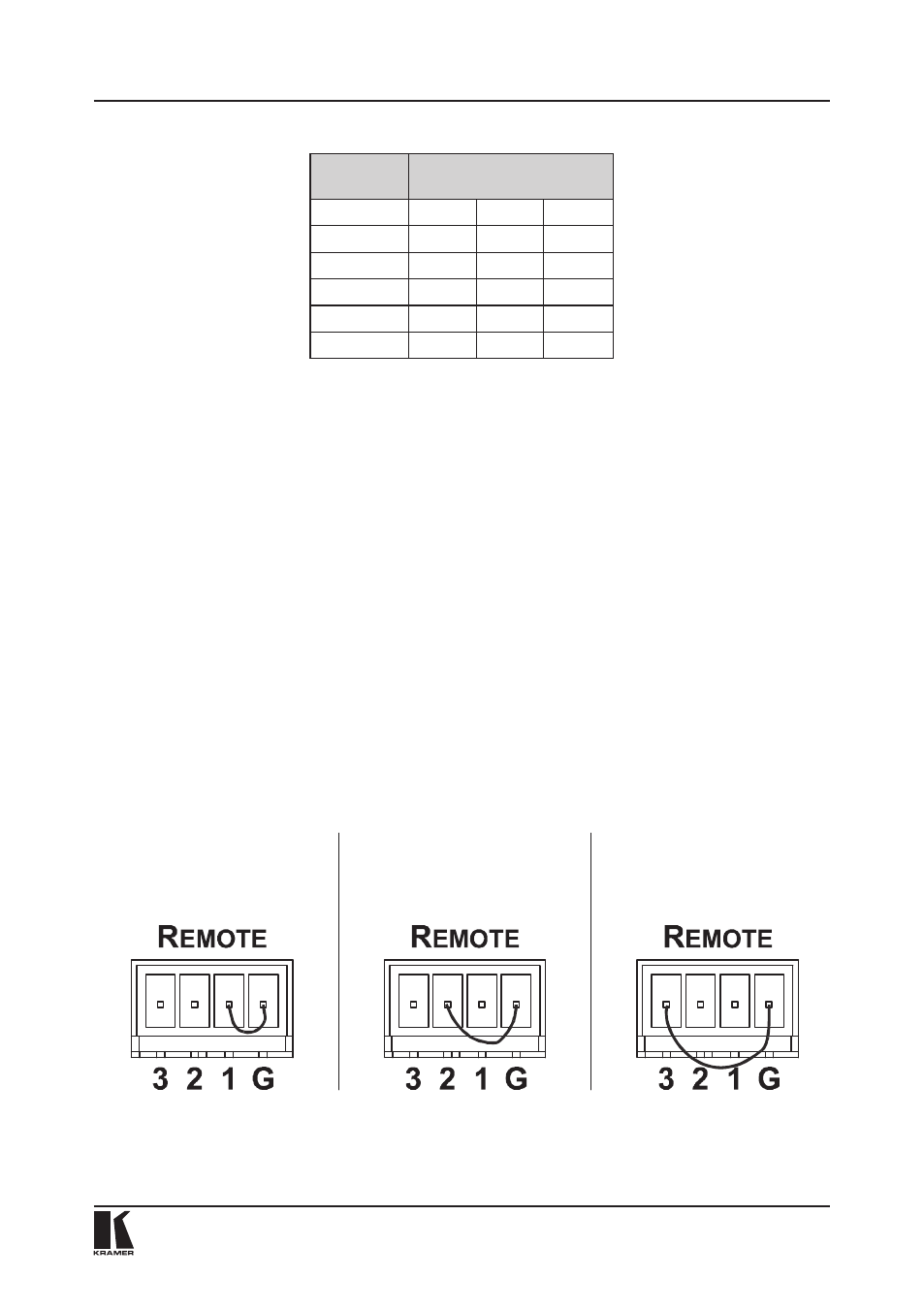

Рис. 4. Подключение ключей дистанционного управления
Ключи дистанционного управления работают аналогично кнопкам перед-
Управление
Для коммутации входа 1
на выход кратковременно
замкните контакт 1 на контакт G
Для коммутации входа 2
на выход кратковременно
замкните контакт 2 на контакт G
Для коммутации входа 3
на выход кратковременно
замкните контакт 3 на контакт G
