Инструкция по эксплуатации Kramer VS-311H
Страница 11
11
4. Подключите приемник сигнала HDMI (например, плазменную панель) к
разъему OUT.
5. Подключите приемник(и) аудиосигнала (например, усилитель) к циф-
ровому RCA-разъему S/PDIF AUDIO OUT и (или) к аналоговому 3,5-мм
разъему. Если на входы коммутатора цифровой аудиосигнал не подан,
то выходной аудиосигнал присутствует только на 3,5-мм аудиорозетке
OUT и клеммном блоке BALANCED OUT.
6. Установите необходимый приоритет входов с помощью DIP-
переключателей PRIORITY SETUP (раздел 5.1).
7. При необходимости подключите компьютер или контроллер к порту
RS-232 (см. раздел 5.3) и присоедините порт ETHERNET прибора к
локальной сети (см. раздел 5.4).

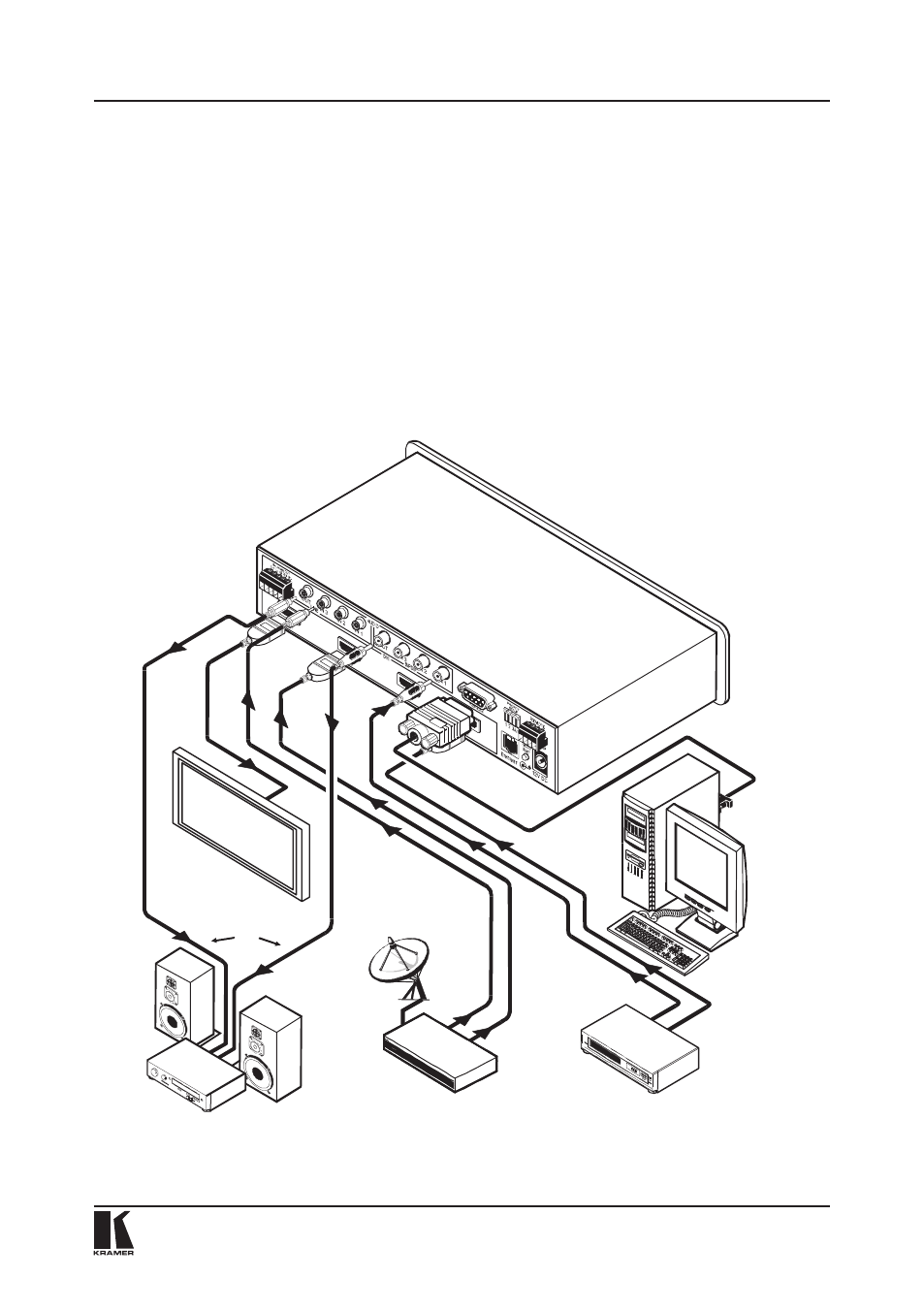

Рис. 2. Подключение источников и приемников сигнала к VS-311H
Подключение источников и приемников сигнала
Плазменный дисплей
со входом HDMI
или
AV-ресивер
Спутниковый приемник
с выходом HDMI
DVD-плейер
с выходом HDMI
RS-232
