Страница 15
15
Подключение источников и приемников сигнала к VP-727A
Переведите DIP-переключатель 7 VP-727A в положение ON,
все остальные DIP-переключатели в положение OFF.
VP-727A
VP-727
VP-727T

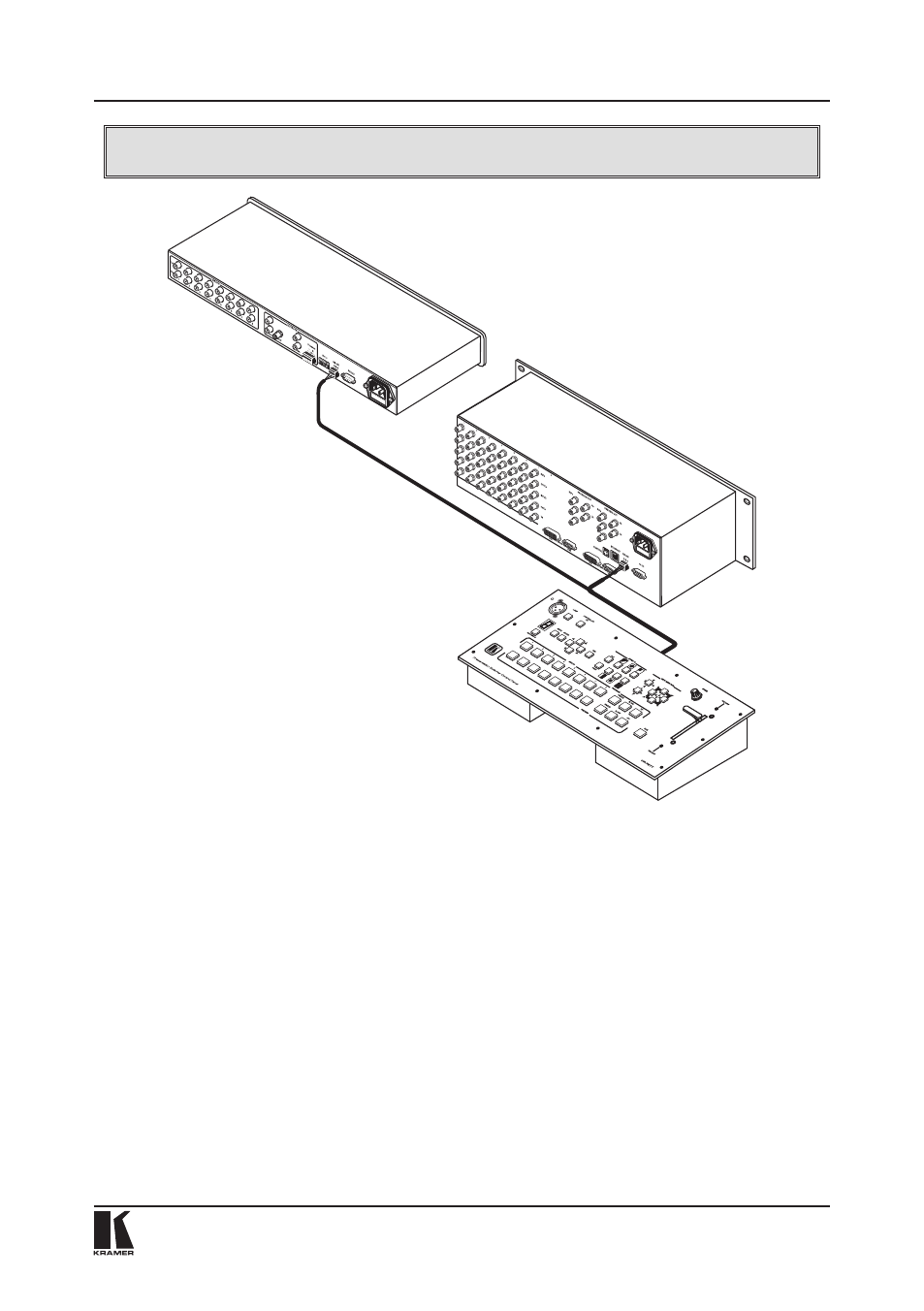

Рис. 6. Подключение VP-727A к VP-727T через VP-727
6.4 подключение к контроллеру через интерфейс rS-485
VP-727A можно подключить к VP-727T через VP-727xl (раздел 6.4.1) или
VP-727 (раздел 6.4.2) с использованием интерфейса RS-485.
6.4.1 подключение VP-727A к VP-727T через VP-727xl
Подключение VP-727A к панели управления Kramer VP-727T через интер-
фейс RS-485 иллюстрирует рис. 7.
1. Подключите VP-727A к VP-727xl: соедините одноименные контакты
A(+)-A(+) и B(–)-B(–) клеммных блоков RS-485 (VP-727A) и AUDIO
CONTROL (VP-727xl). При использовании экранированной витой пары
экран на стороне одного из приборов следует подключить к контакту
общего провода G.
