KRAMER ELECTRONICS, LTD.
14
Подключение источников и приемников сигнала к VP-727A

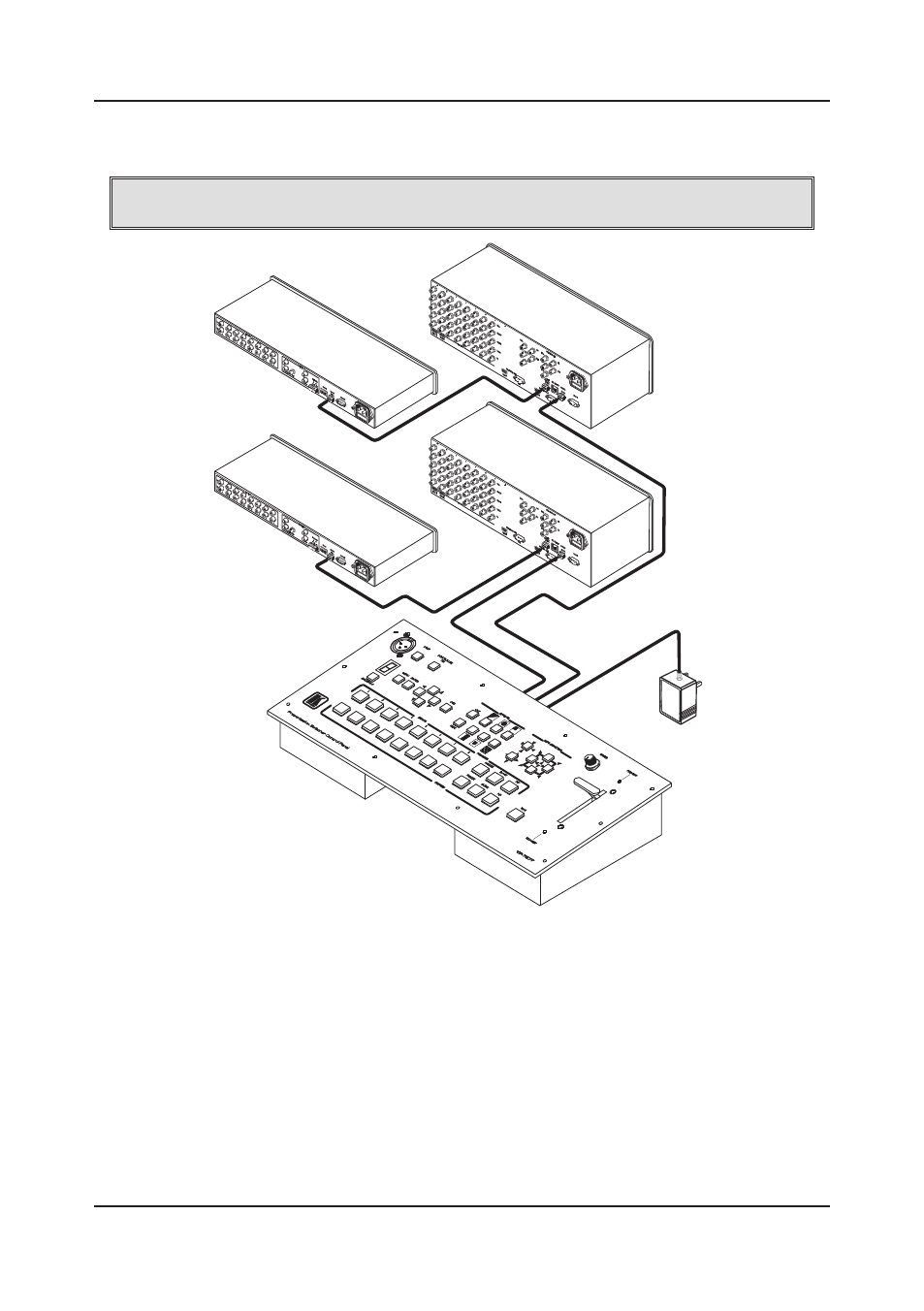

Пример на рис. 5 иллюстрирует подключение двух VP-727A и двух VP-727xl
к контроллеру VP-727T.
На всех VP-727A переведите DIP-переключатель 8 в положение ON,
все остальные DIP-переключатели в положение OFF.
VP-727A
VP-727A
VP-727xl
VP-727xl
Источник питания 12 В
VP-727T
Рис. 5. Подключение двух VP-727A и двух VP-727xl к контроллеру VP-727T
Пример на рис. 6 иллюстрирует подключение VP-727A и VP-727 к контрол-
леру VP-727T.
