Обзор
В режиме блокировки также работают кнопки LOCK è STORE на пульте,
что также да¸т возможность разблокировки и с пульта.
4.1.3 Принудительное включение режима NTSC на выходе
При одновременном нажатии кнопок AUTO TRACK è FREEZE на выходе
устанавливается система телевидения NTSC.
4.1.4 Принудительное включение режима PAL на выходе
При одновременном нажатии кнопок AUTO TRACK è ZOOM на выходе ус-
танавливается система телевидения PAL.
5 ВХОДЫ И ВЫХОДЫ

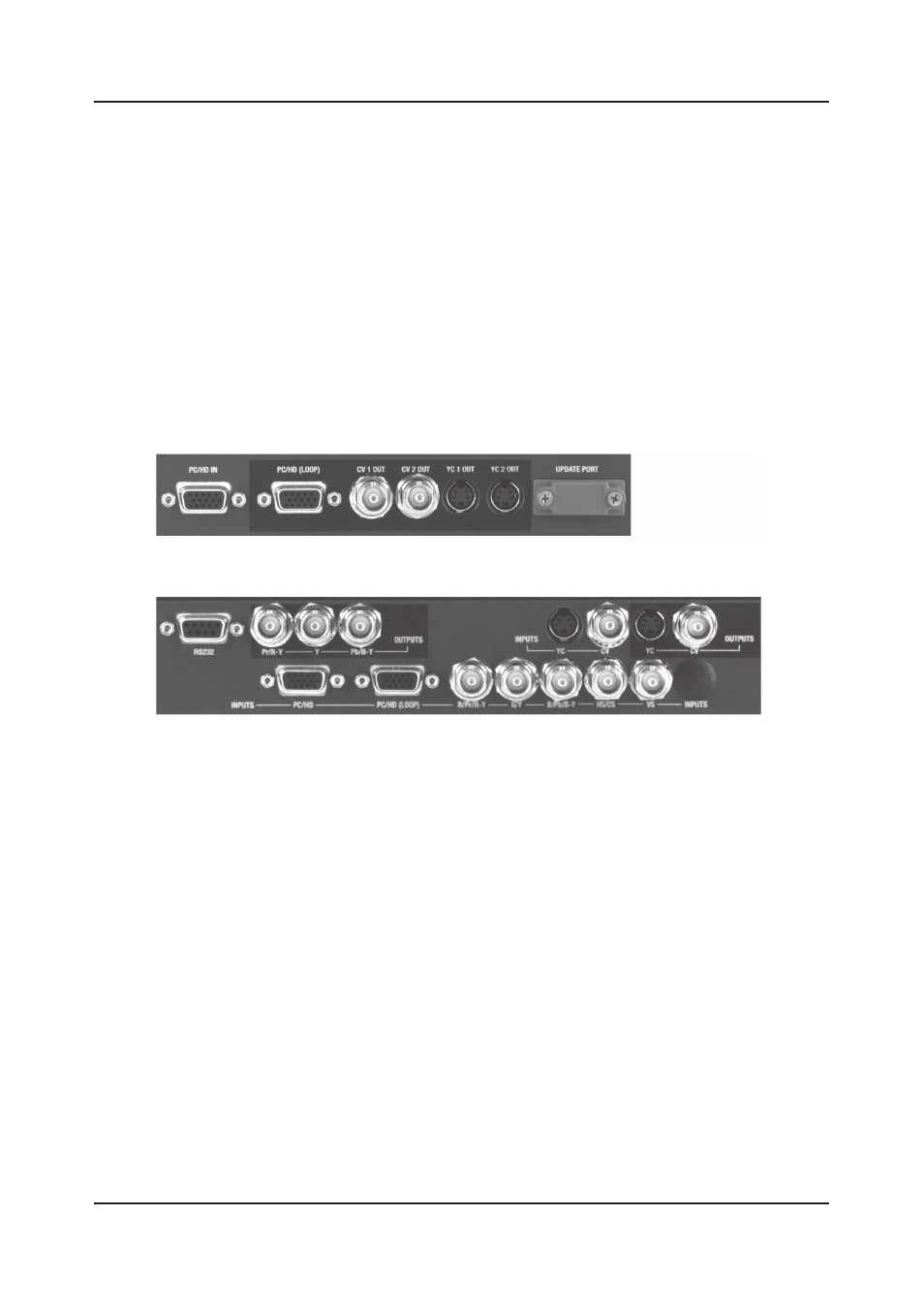

Рис. 4. Задняя панель VP-701xl è VP-703xl
Рис. 5. Задняя панель VP-704xl
5.1 Компьютерные входы и выходы
Вход PC/HD (на разъ¸ме VGA типа HD-15F) принимает следующие типы
сигналов:
• Аналоговый RGBHV (VGA)
• RGsB (с синхронизацией по зел¸ному)
• YUV, Y/Pb/Pr (включая вариант с тр¸хуровневой синхронизацией)
В большинстве случаев тип входного сигнала распозна¸тся автоматичес-
ки. Ручная настройка входного сигнала описана в разделе 7.6 (Adjust
sources).
Прибор имеет также проходной (контрольный) выход PC/HD (LOOP). Ни-
какая обработка сигнала по этому выходу не производится.
Только VP-704xl: данный прибор имеет второй вход RGBHV на пяти разъ¸-
мах BNC.
