3
Обзор
3 ОБЗОР
Преобразователи компьютерного графического сигнала в видеоформа-
ты (скан-конвертеры) типа VP-701xl, VP-703xl, VP-704xl построены на
однотипном видеопроцессоре, а для прибора VP-704xl дополнительно
реализованы функции рир-проекции и внешней синхронизации (genlock).
Созданные для использования в профессиональном вещательном и пре-
зентационном оборудовании, приборы обеспечивают преобразование
компьютерной графики или сигналов HDTV (ТВЧ) в стандартные видеосиг-
налы форматов PAL èëè NTSC, с большим количеством дополнительных
функций по обработке изображения.
Все приборы могут управляться кнопками на передней панели или от пульта
на ИК-лучах.
Прошивка приборов может обновляться пользователем. Внешний вид при-
боров показан на рис. 1.
VP-701xl è VP-703xl
Компьютерная графика или сигналы HDTV преобразуются в выходные сиг-
налы интерфейсов CV (композитный) и s-Video (YC), которые можно по-
дать на телевизиор или иной видеодисплей. Два этих прибора функцио-
нально одинаковы и различаются только типом корпуса: VP-701xl выпол-
нен в малогабаритном настольном корпусе с внешним блоком питания,
VP-703xl — в корпусе для монтажа в 19” стойку, высотой 1U, со встроен-
ным блоком питания, и дополнительно имеет порт RS-232 для внешнего
управления.
VP-704xl
Данный прибор имеет те же функции, что и VP-703xl, но дополнительно
имеет возможность показывать входную картинку в виде окна, наложен-
ного на другой видеосигнал (PIP). Также устройство имеет встроенные
функции кеинга (рир-проекции), а также возможность внешней синхро-
низации, позволяющая получить выходной сигнал, привязанный к общей
синхросетке студии.

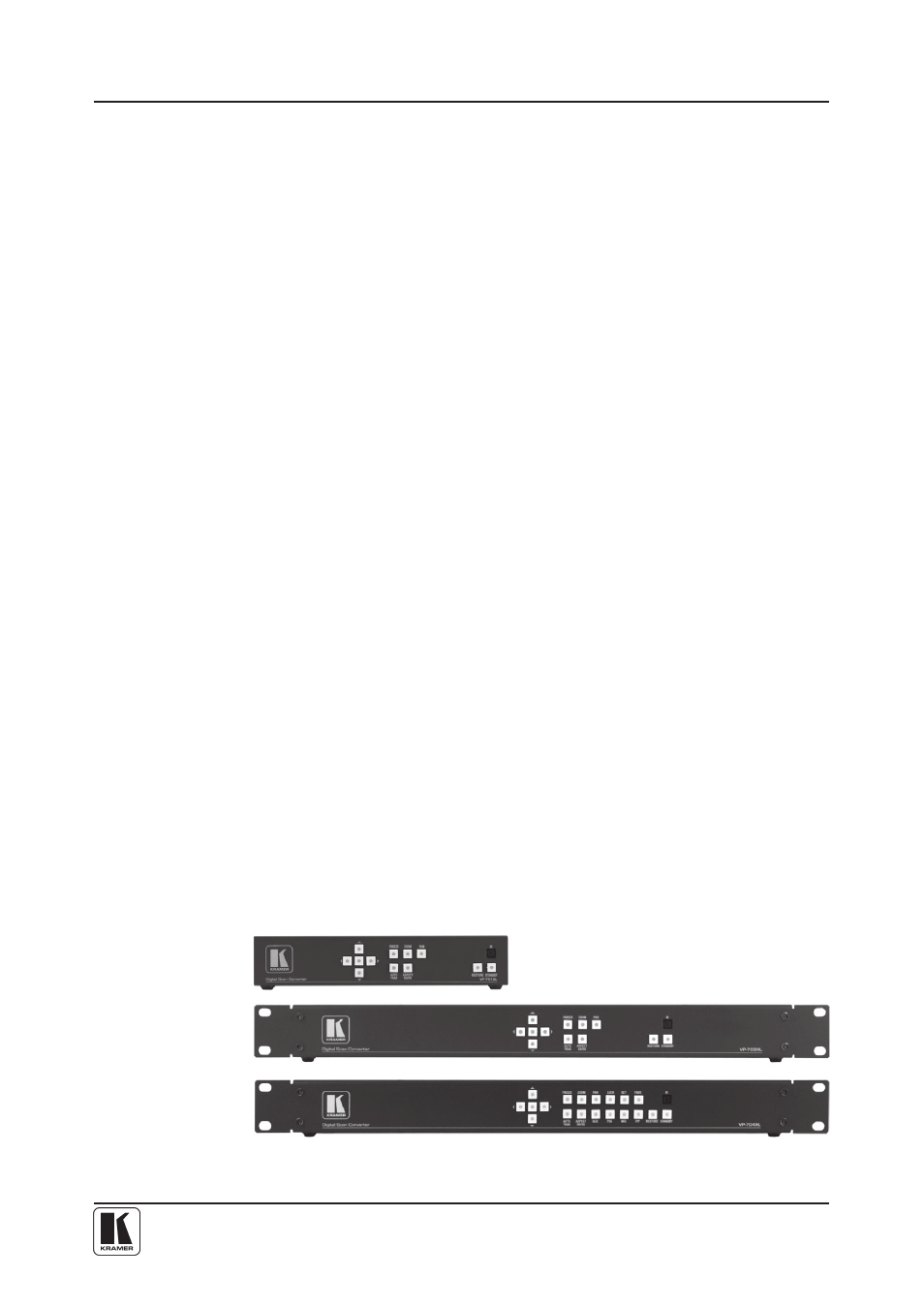

VP-701xl
VP-703xl
VP-704xl
Рис. 1.
