KRAMER ELECTRONICS, LTD.
6
4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

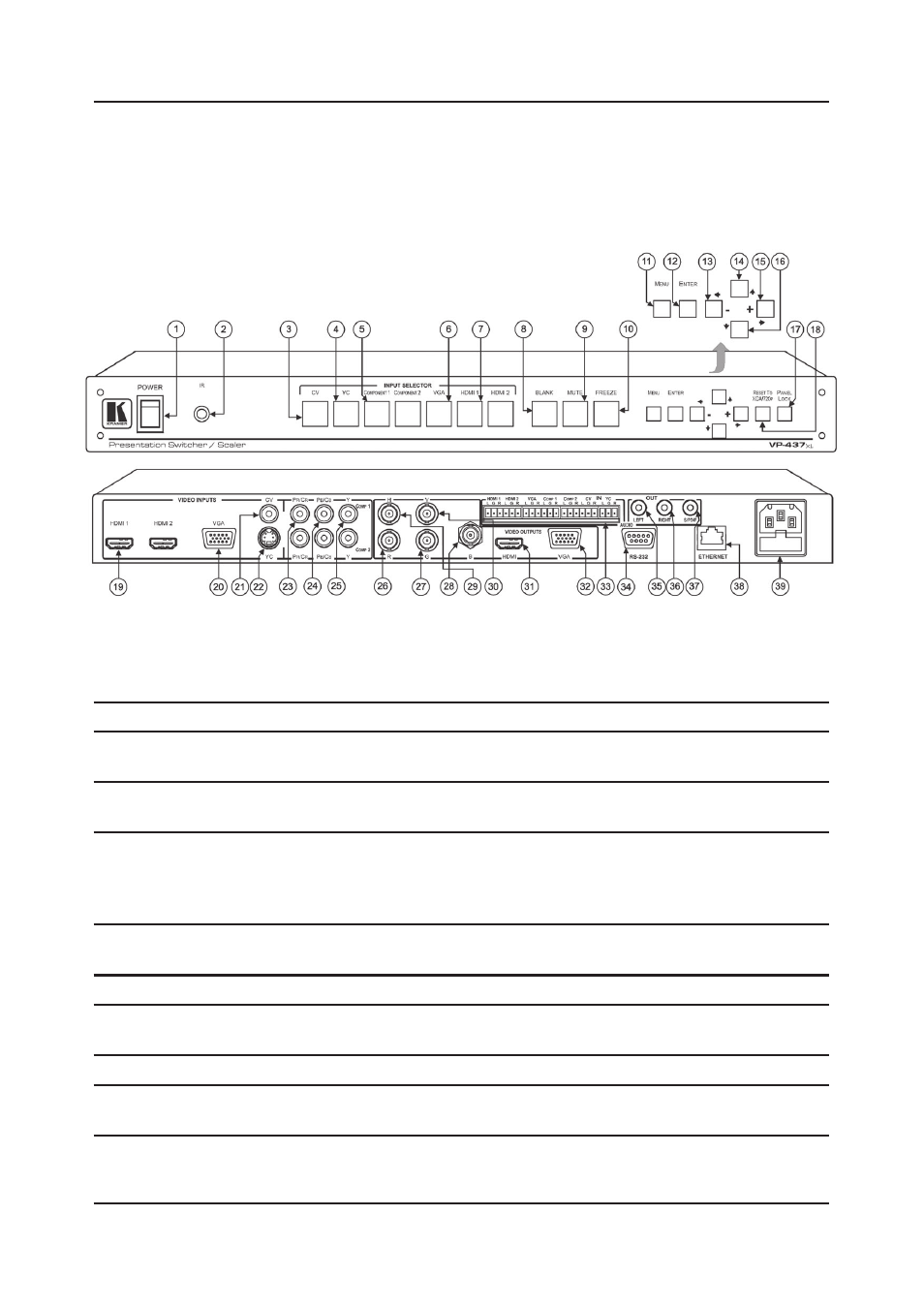

На рис. 1 изображены передняя и задняя панели VP-437xl. Органы управ-
ления и разъемы прибора, расположенные на его передней и задней па-
нелях, описаны в таблицах 1 и 2 соответственно.
Органы управления и разъемы
Рис. 1. Передняя и задняя панели
Таблица 1. Органы управления, расположенные на передней панели
¹ Элемент
Назначение
1
Выключатель POWER
Включение и выключение питания, световая инди-
кация подачи питания
2
Инфракрасный приемник Прием сигналов от пульта дистанционного управ-
ления; светодиодная индикация приема
3–7 Кнопки INPUT SELECTOR Выбор входа — композитного (CV)/s-Video (YC)/
компонентного (Component 1 èëè 2), VGA èëè
HDMI (1 или 2) вместе с соответствующим аудио-
входом
8
Кнопка BLANK
Включает/выключает вывод ч¸рного или синего эк-
рана, может также приглушать звук (см. разд. 7.2.3)
9
Кнопка MUTE
Приглушает или разрешает звук
10 Кнопка FREEZE
Включает/выключает режим стоп-кадра, может
также приглушать звук (см. разд. 7.2.3)
11 Кнопка MENU
Вывод экранного меню
12 Кнопка ENTER
Вход в пункт меню или применение текущего значе-
ния параметра (см. разд. 7.2)
