15
Работа с прибором
7.3 Подключение персонального компьютера (РС)
Компьютер (РС) или иной контроллер управления можно подключить к
VP-437xl через порт RS-232.
Для подключения РС:
• Соедините порт RS-232 DB-9M на РС нуль-модемным адаптером из ком-
плекта прибора, и далее «модемным» кабелем (с распайкой «один к
одному») — с портом RS-232 DB-9F на задней панели VP-437xl
• Можно также соединить порт RS-232 DB-9M на РС с портом RS-232
DB9-F на задней панели VP-437xl без использования нуль-модемного
адаптера, как показано на рис. 3:
7.4 Подключение через порт Ethernet
Подключение и настройка порта ETHERNET на приборе VP-437xl описаны
в документе ETHERNET Configuration (Lantronix) Guide, который можно
найти на веб-сайте http://www.kramerelectronics.com.

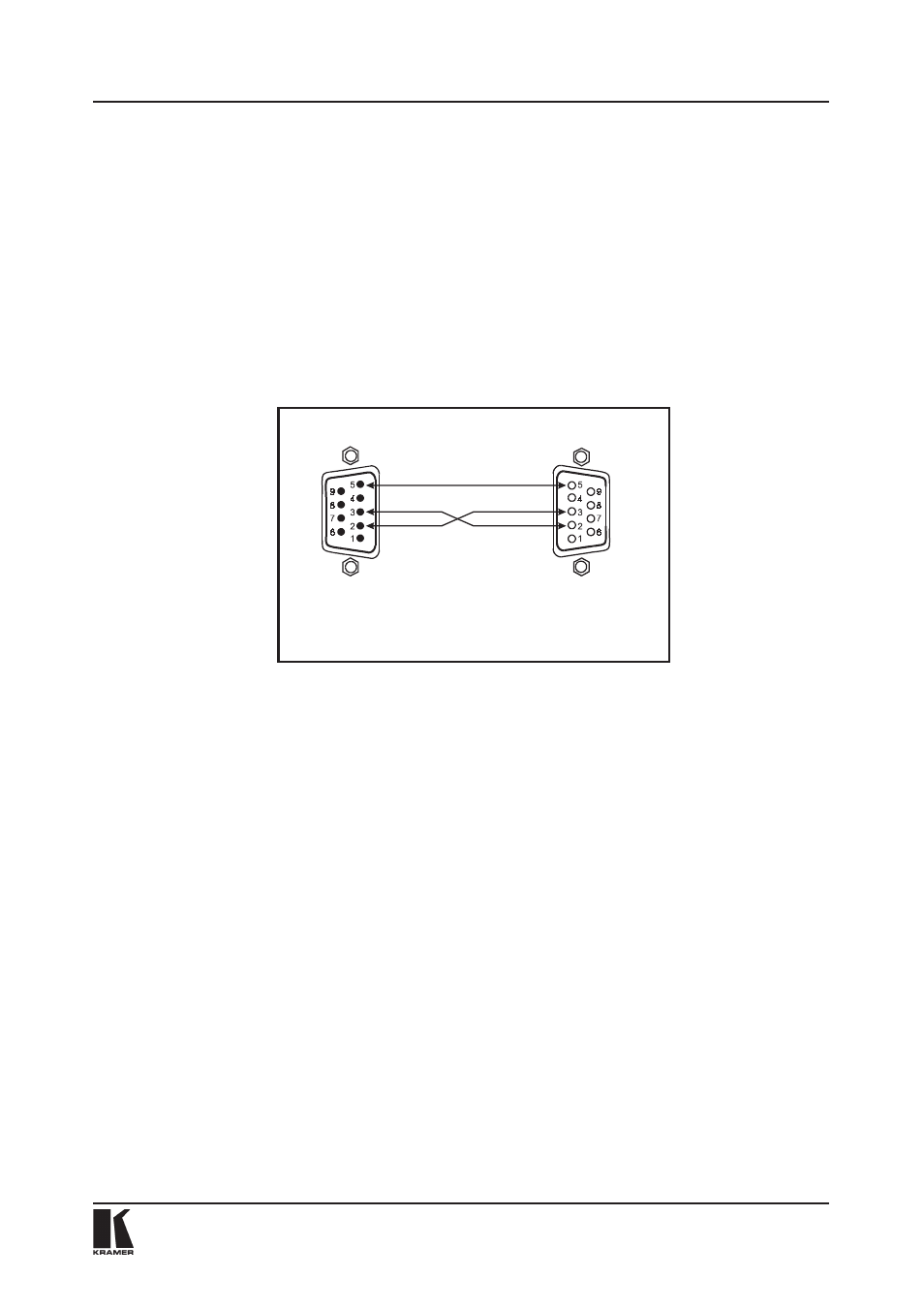

Рис. 3. Подключение к порту RS-232
Конт. 5 соединить с конт. 5 (земля)
Конт. 3 соединить с конт. 2
Конт. 2 соединить с конт. 3
Розетка DB9 (от компьютера)
Вилка DB9 (от устройства)
При использовании экранированного кабеля
соедините экран с конт. 5
