Подсоединение.коммутатора.8х1.VGA.и.небалансных.звуковых.стереосигналов.VP-81KSi
3... С.помощью.аудиокабеля.с.разъемами.типа.3,5-мм.мини-вилка.на.обоих.
концах.(например,.Kramer.
C-A35m/A35m).соедините.3,5.мм.разъем.на.
задней.панели.
Si-1VGA с.соответствующим.звуковым.входом.на.задней.
панели.
VP-81KSi.
. Можно. также. использовать. совмещенный. кабель. (VGA+аудио),.
например.типа.
C-GmA/GmA,.C-mGmGA/mGmA.и.др.
4... Повторяйте.шаги.2.и.3.для.каждого.из.модулей-вставок.
Si-1VGA..

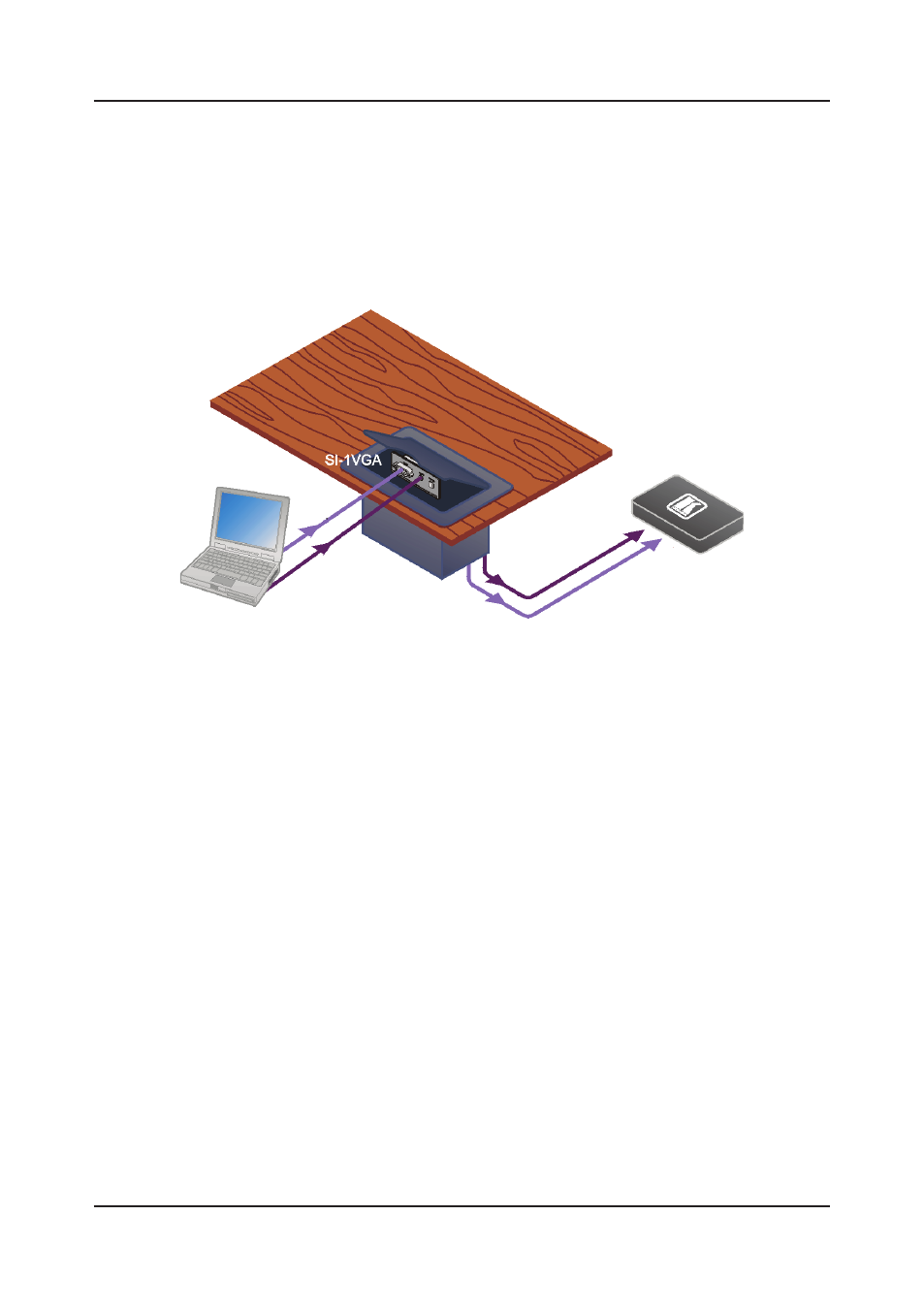

Рис. 7. Подключение SI-1VGA
6.4 Подсоединение выхода витой пары AV oN CAt 5
Имеется. возможность. подключения.
VP-81KSi к. любому. совместимому.
приемному. устройству. Kramer. для. витой. пары,. например,.
tP-120. (без.
поддержки.звука).или.
tP-122.(с.поддержкой.звука)..
Подробнее. см.. соответствующее. руководство. по. эксплуатации.
приемника.для.витой.пары.(его.можно.загрузить.с.веб-сайта.по.адресу.
http://www.kramerelectronics.com).
6.5 управление VP-81KSi посредством rS-232
Имеется. возможность. управления.
VP-81KSi посредством. RS-232,. с.
помощью,.например,.PC..
чтобы подсоединить VP-81KSi по rS-232:
•.. Подсоедините. 9-контактный. порт. RS-232. типа. D-sub. на. устройстве.
VP-81KSi с. помощью. 9-проводного. прямого. кабеля. (контакт. 2. к.
контакту. 2,. контакт. 3. к. контакту. 3,. контакт. 5. к. контакту. 5). к. порту.
RS-232.типа.D-sub.на.PC..
VGA
Аудиосигнал
TBUS-10
VP-81KSi
