Подсоединение.коммутатора.8х1.VGA.и.небалансных.звуковых.стереосигналов.VP-81KSi

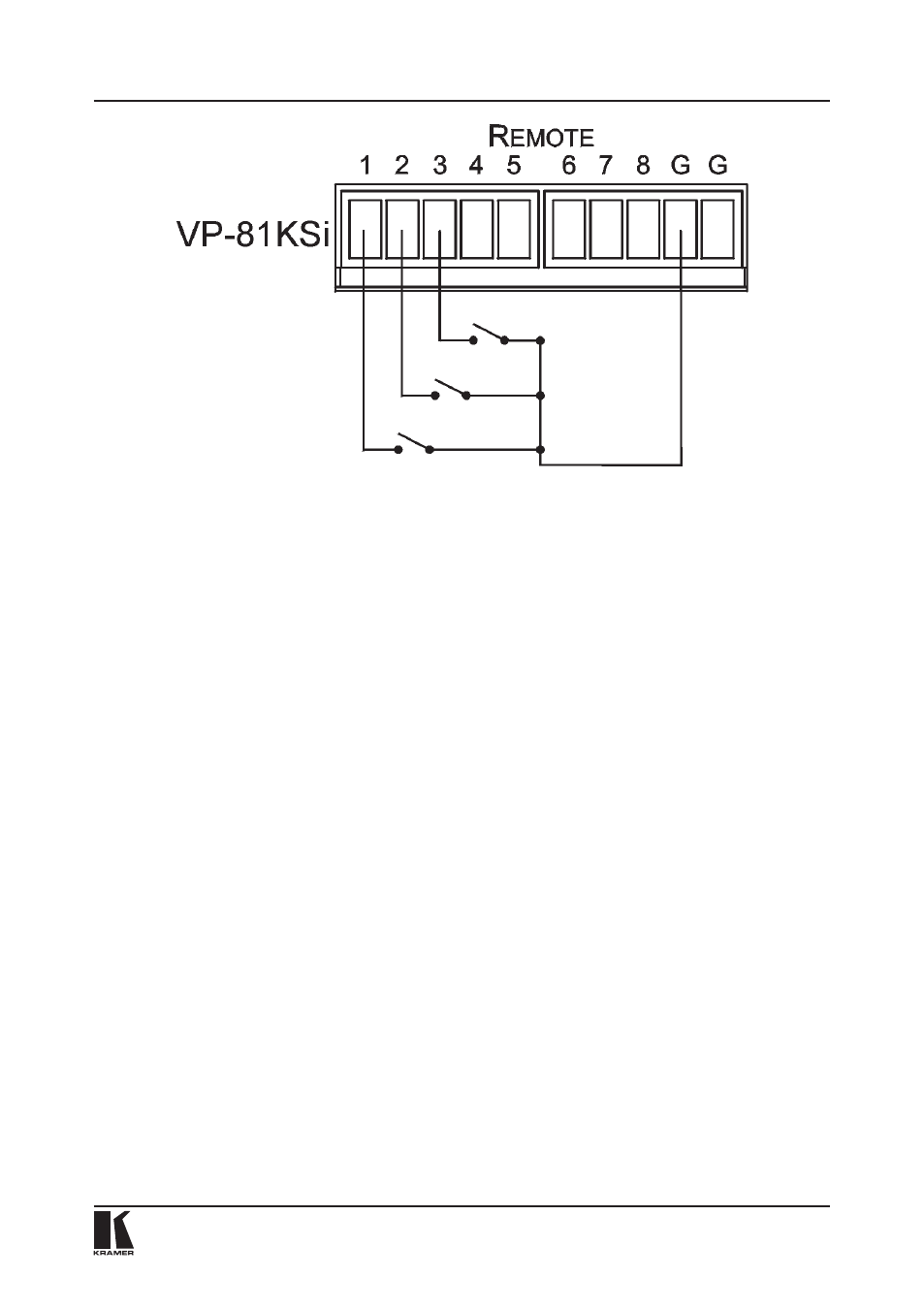

Рис. 6. Разводка контактов переключателя дистанционного выбора входа
чтобы подключить дистанционные переключатели выбора входов в
соответствии с примером, показанным на рис. 6:
1... Подсоедините.переключатель.A.к.контактам.1.и.G.блока.съемных.клемм..
2... Подсоедините.переключатель.B.к.контактам.2.и.G.блока.съемных.клемм..
3... Подсоедините.переключатель.C.к.контактам.3.и.G
.
блока.съемных.клемм..
Можно.подсоединять.любой.из.переключателей.к.любому.из.двух.контактов.G.
4... При.необходимости.повторяйте.операцию.для.в.общей.сложности.восьми.
переключателей..
6.3 Подключение модуля-вставки пользовательского
подключения входов
Подробные.указания.по.эксплуатации.модуля-вставки.пользовательского.
подключения. входов.
Si-1VGA, Si-VGAt или. WSi-1VGA приведены. в.
руководстве. по. эксплуатации. модуля. (его. можно. загрузить. с. веб-сайта.
http://www.kramerelectronics.com).
Например,. чтобы. подключить. модуль-вставку. пользовательского.
подключения. входов.
Si-1VGA. к. VP-81KSi. в. соответствии. с. примером,.
показанным.на.рис..7:
1... Установите.
Si-1VGA либо.в.коробку.tBUS-10,.либо.в.ввод.K-PoD301..
2... С. помощью. кабеля. с. 15-контактными. разъемами. типа. hD. (вилка. —.
вилка,.например,.Kramer.
C-Gm/Gm).соедините.15-контактный.разъем.
на.задней.панели.
Si-1VGA с.соответствующим.входом.на.задней.панели.
VP-81KSi..
Дистанционные.
переключатели
Переключатель.A
Переключатель.B
Переключатель.C
