Органы управления и разъемы, расположенные на передней и задней
панелях VP-2xl, показаны на рис. 1, их назначение описано в табл. 1.

ВНИМАНИЕ

Инструкцию по эксплуатации прибора см. в разделе 9.

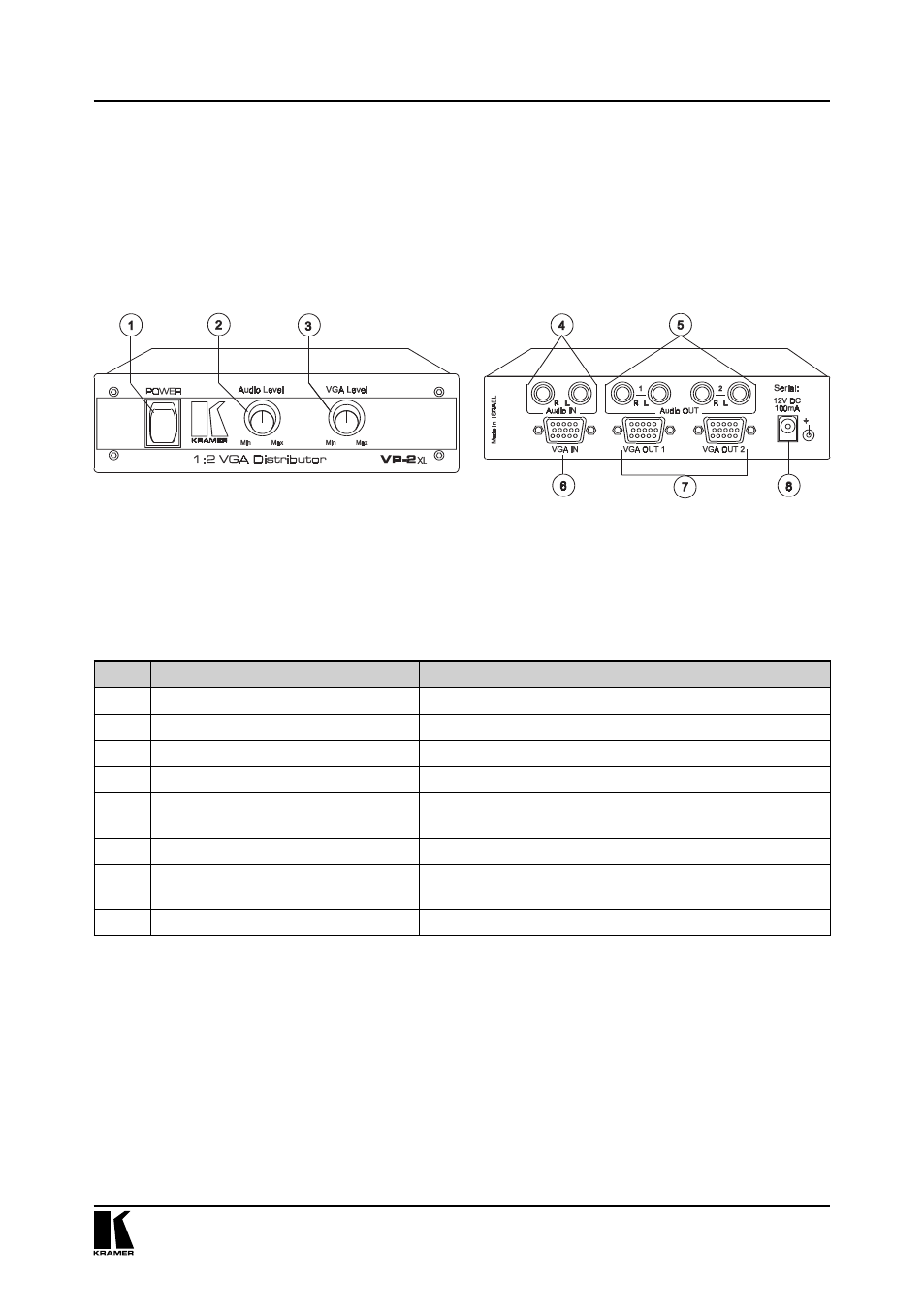

Рис. 1. Органы управления и разъемы, расположенные на передней

и задней панелях VP-2xl

Таблица 1. Органы управления и разъемы, расположенные на передней

и задней панелях VP-2xl

Орган управления или разъем

Назначение

1.

Выключатель Power

Включение питания, световая индикация.

2.

Регулятор Audio Level

Регулировка уровня звука на выходах.

3.

Регулятор VGA Level

Регулировка уровня сигнала на выходах VGA/XGA.

4.

RCA-разъемы Audio IN (R, L)

Вход аудиосигнала.

5.

RCA-разъемы Audio OUT 1-2 (R, L)

Два выхода усиленного и буферизированного аудио-
сигнала.

6.

Разъем HD 15F VGA IN

Вход сигнала VGA/XGA.

7.

Разъемы HD 15F VGA OUT 1-2

Два выхода усиленного и буферизированного сигнала
VGA/XGA.

8.

Разъем 12VDC

Разъем для подключения источника питания.

5.2 VP-3

Kramer VP-3 — усилитель-распределитель сигналов VGA/XGA 1:3 с широ-
кой полосой пропускания, предназначенный для использования с компью-
терами и рабочими станциями. Он выдает выходной сигнал графической
карты VGA/Super-VGA/XGA на три монитора без различимого ухудшения
качества сигнала. Его входы и выходы имеют непосредственную связь
и соответствуют самым строгим стандартам. Ширина полосы частот сиг-
нала 350 МГц позволяет использовать его совместно с графическими
рабочими станциями высочайшего качества.

Различные модели усилителей-распределителей VGA/XGA
