KRAMER ELECTRONICS, LTD.
8
6.2 VP-6xlN
Пример подключения VP-6xlN привед¸н на рис. 5:
1 Подключите источник сигнала компьютерной графики (например, ком-
пьютер) к входу UXGA INPUT на разъ¸ме типа HD-15F.
2 Подключите до шести при¸мников сигналов компьютерной графики к
выходам UXGA OUTPUT на разъ¸мах типа HD-15F (например, компью-
терных дисплеев или проекторов). Можно подключить столько выхо-
дов, сколько нужно, а остальные оставить неподключ¸нными.
3 Подключите сетевой шнур (на рис. 5 не показан).
4 Включите прибор выключателем POWER и при необходимости настрой-
те сигнал регулятором UXGA EQ.
5 При необходимости настройте переключатели ID Bit на нижней панели
прибора. При установке их в положение ON некоторые (капризные)
выходы переносных компьютеров начинают работать.

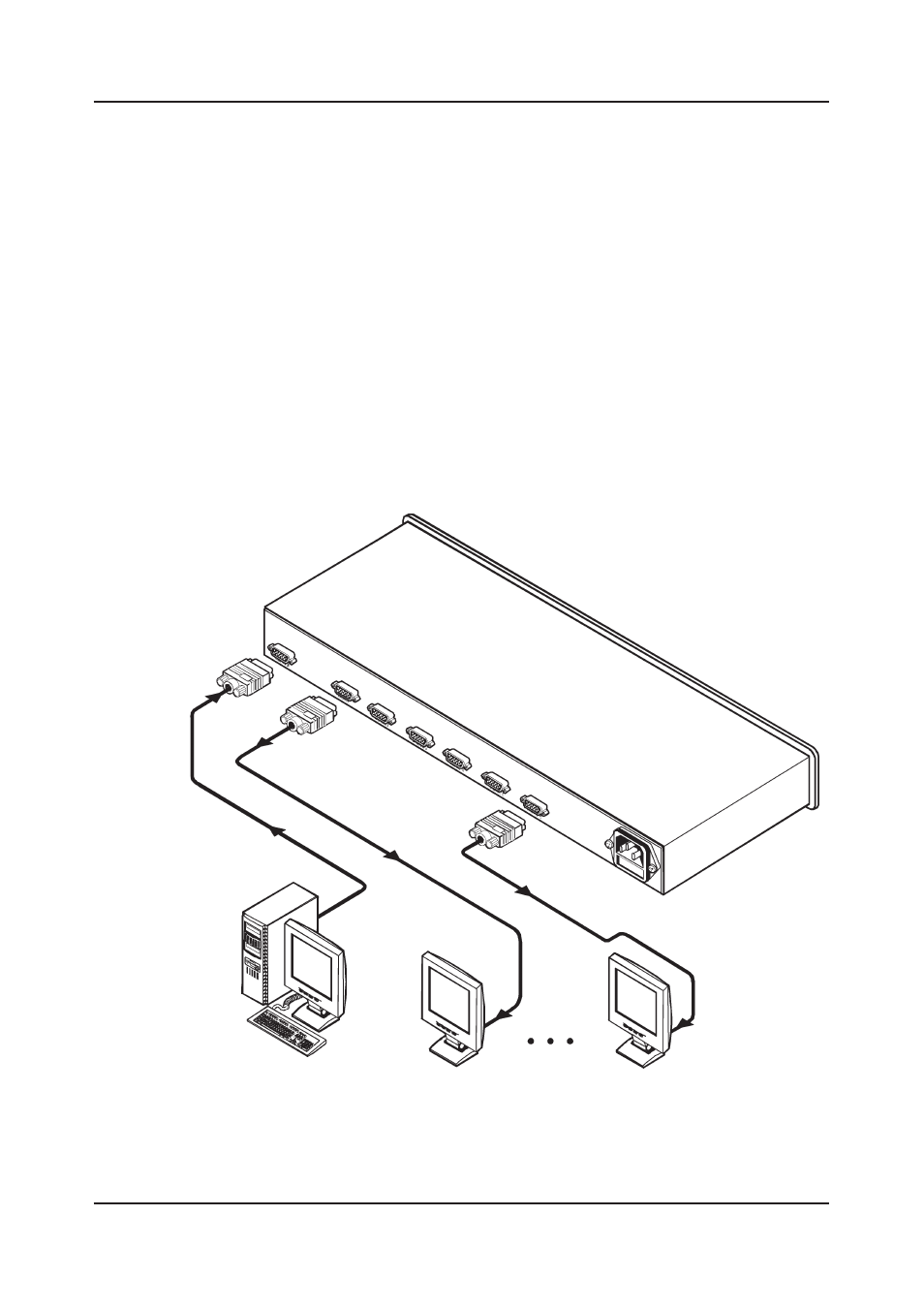

Рис. 5. Подключение VP-6xlN
Источник компьютерной
графики
Дисплей
Дисплей
Подключение усилителей-распределителей
