2 vp-6xln – Инструкция по эксплуатации Kramer VP-6xlN
Страница 5
5
4.2 VP-6xlN

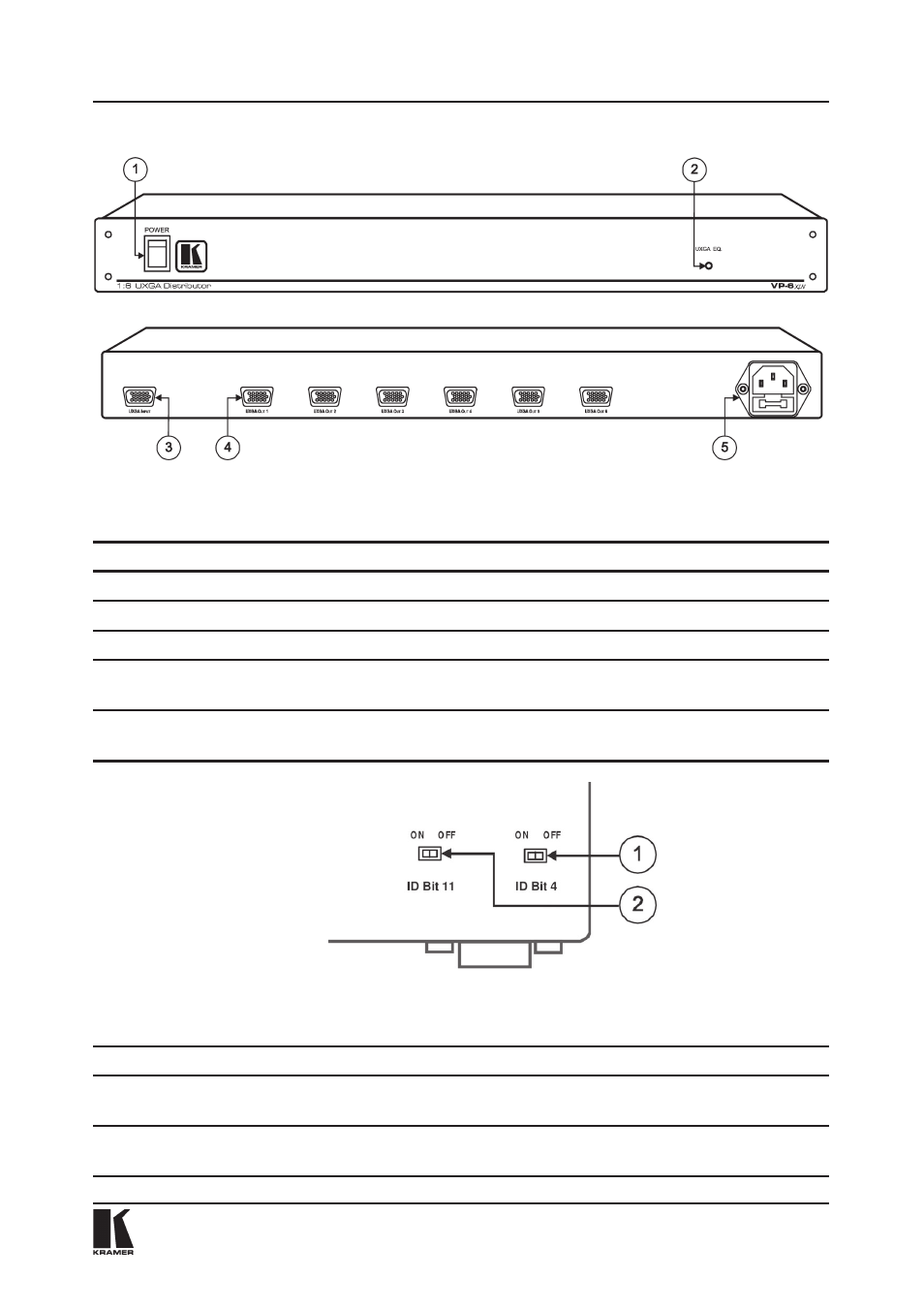

Ðèñ. 2. VP-6xlN, передняя и задняя панель
Таблица 2. Элементы VP-6xlN на передней и задней панели
¹ Элемент
Назначение
1
Выключатель POWER
Включение питания
2
Регулятор UXGA EQ
Настройка компенсации потерь с кабеле, под шлиц
3
Разъ¸м UXGA INPUT
Вход на разъ¸ме HD-15F для источника сигнала VGA
4
Разъ¸мы UXGA OUT
Выходы сигнала VGA на разъ¸мах HD-15F для потре-
бителей 1...6
5
Разъ¸м POWER
Для подключения сетевого шнура питания, со встро-
енным предохранителем
Рис. 3. VP-6xlN, нижняя панель
Таблица 3. Элементы VP-6xlN на нижней панели
¹ Элемент
Назначение
1
Переключатель ID Bit 4
Включает (ON) и выключает (OFF) идентификацион-
ный бит (по умолчанию включ¸н)
2
Переключатель ID Bit 11
Включает (ON) и выключает (OFF) идентификацион-
ный бит (по умолчанию включ¸н)
Устройство прибора
