5 ПОДКЛЮЧЕНИЕ
ИСТОЧНИКА
И
ПРИЕМНИКОВ СИГНАЛА
Для использования VM-4DVI-R в качестве усилителя-распределителя 1:4
источник и приемники сигнала подключайте в следующем порядке:
1. Подключите источник сигнала DVI (например, компьютер), к разъему
INPUT
2. Подключите приемники сигнала (например, проекторы или дисплеи
общим числом до четырех) к выходным разъемам OUTPUT. Не обяза-
тельно подключать все выходы.
3. Вставьте вилку сетевого шнура в розетку электросети.
4. Включите питание усилителя-распределителя.
5. Выполните считывание EDID (см раздел 5.1).
P roje ctor
Displa y
Displa y
Displa y

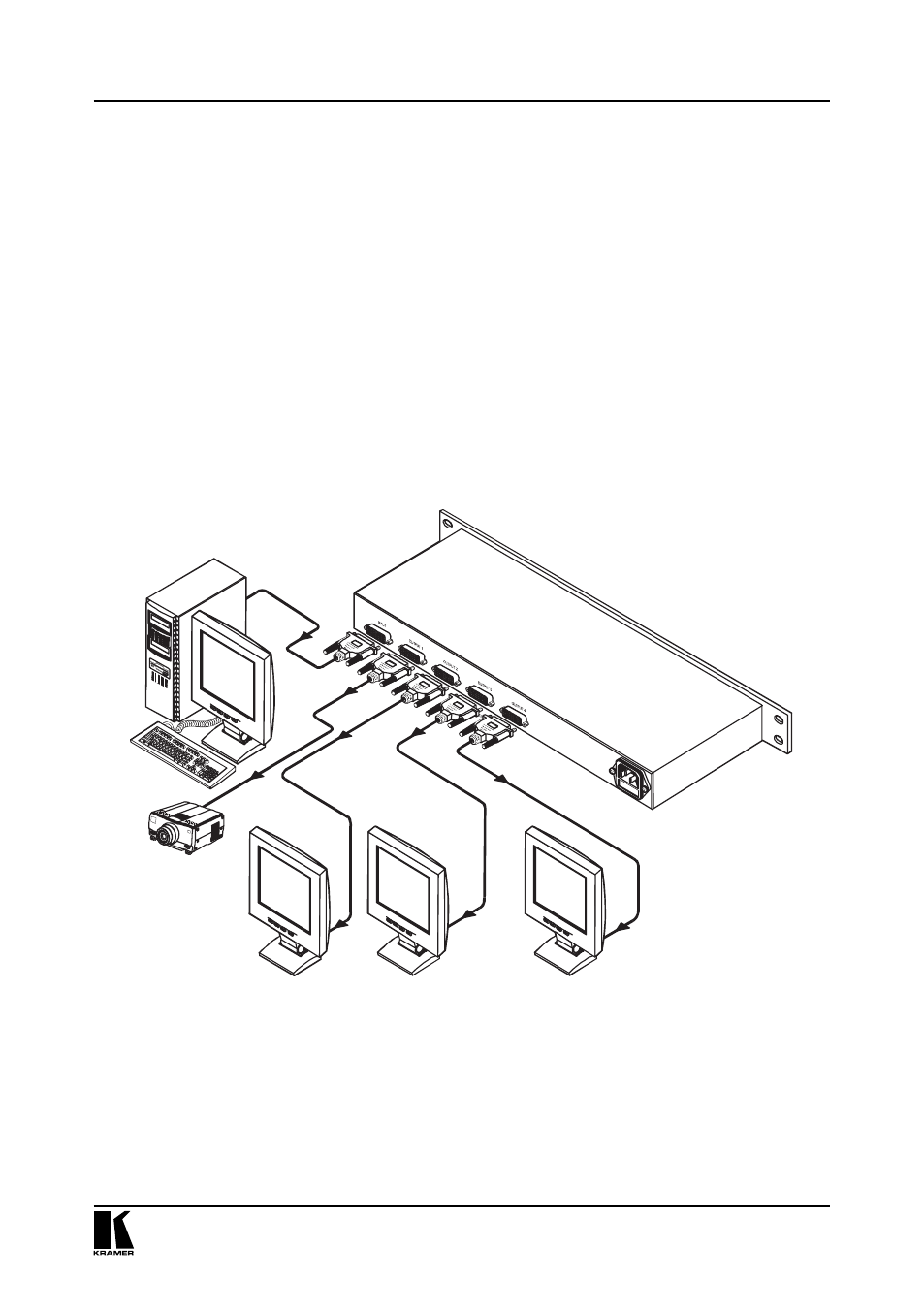

Рис. 2. Подключение источника и приемников сигнала
к усилителю-распределителю VM-4DVI-R
Подключение источника и приемников сигнала
