KRAMER ELECTRONICS, LTD.
6
4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
VM-4DVI-R
На рис. 1 показано расположение, а в табл. 1 описано назначение органов
управления и разъемов усилителя-распределителя VM-4DVI-R.

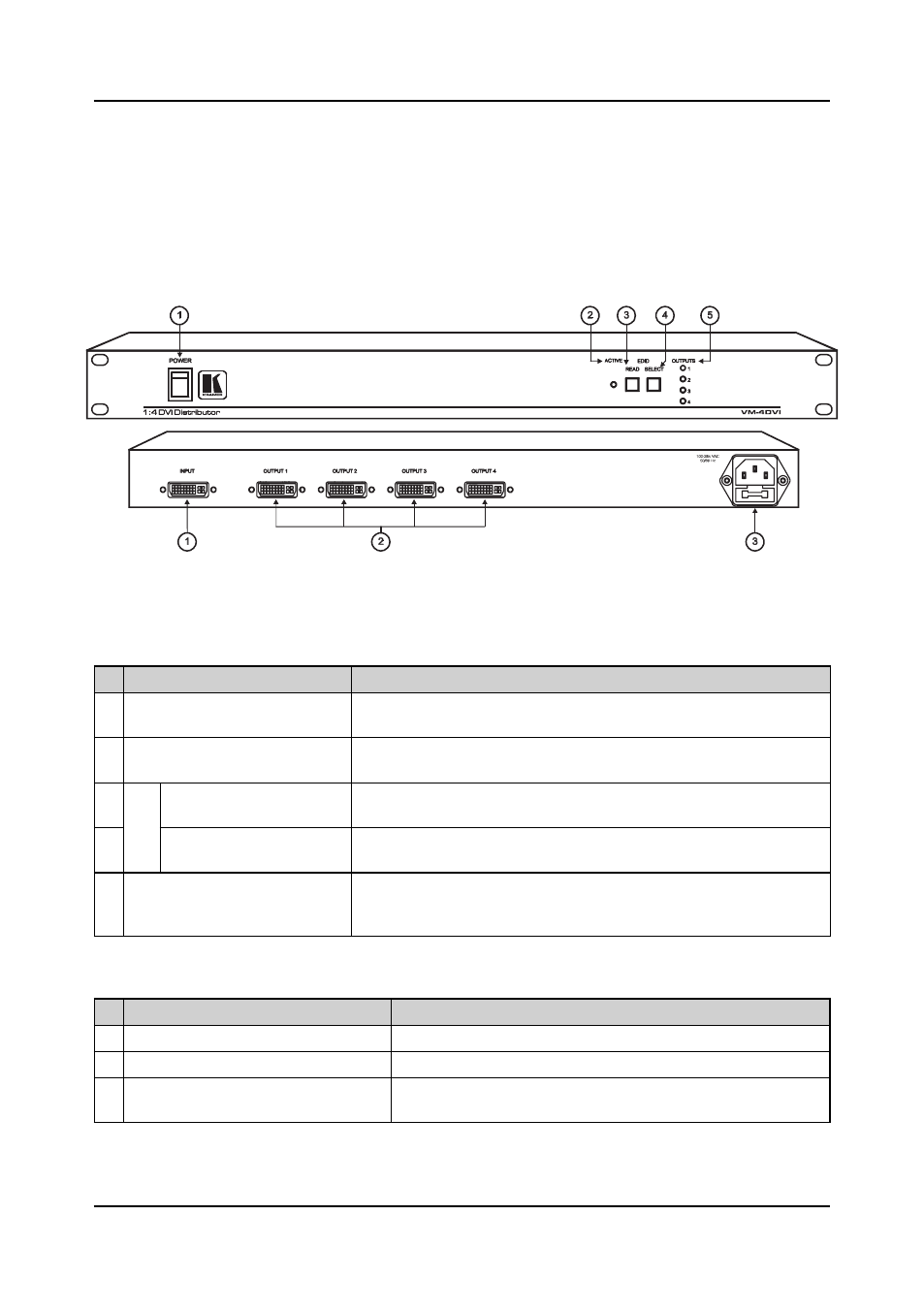

Рис. 1. Органы управления и разъемы VM-4DVI-R
Таблица 1. Органы управления, расположенные на передней панели VM-4DVI-R
№
Орган управления
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация подачи
питания
2
Светодиод ACTIVE
Индикация наличия (непрерывное свечение) или отсутствия
сигнала на входе (мигание)
3
EDID
Кнопка READ
Считывание EDID выбранного дисплея
4
Кнопка SELECT
Выбор дисплея для считывания EDID
5
Светодиоды OUTPUT
Индикация подключения и работоспособности приемника
сигнала (непрерывное свечение). Индикация выбора EDID
(мигание, см. раздел 5.1)
Таблица 2. Разъемы, расположенные на задней панели VM-4DVI-R
№
Разъем
Назначение
1
DVI-разъем INPUT
Подключение источника сигнала DVI
2
DVI-разъемы OUTPUT
Подключение приемников сигнала DVI 1-4
3
Разъем сетевого шнура и держа-
тель предохранителя
Подключение к сети переменного тока
Органы управления и разъемы VM-4DVI-R
