KRAMER ELECTRONICS, LTD.
14
14 УСТАНОВКА ПРИБОРОВ
В АДАПТЕР RK-80
Этот адаптер предназначен для установки в стойку (1 позиция по верти-
кали, 1U) следующих приборов Kramer: VM-80A, VM-80V, VM-9YC, VM-5S,
VP-32xl (VP-4, VS-24N, см. примечание ** к таблице).
1. Вывинтите два винта с левой стороны прибора I.
2. Зафиксируйте скобу А двумя черными винтами М3x6 с потайной голо-
вкой (входят в комплект поставки).
3. Вывинтите два черных винта М3x4 с головкой под крестообразную
отвертку с другой стороны прибора I.
4. Зафиксируйте скобу В двумя черными винтами М3x4 с головкой под
крестообразную отвертку.
5. Вывинтите два винта с правой стороны прибора II.
6. Зафиксируйте скобу А двумя черными винтами М3x6 с потайной головкой.

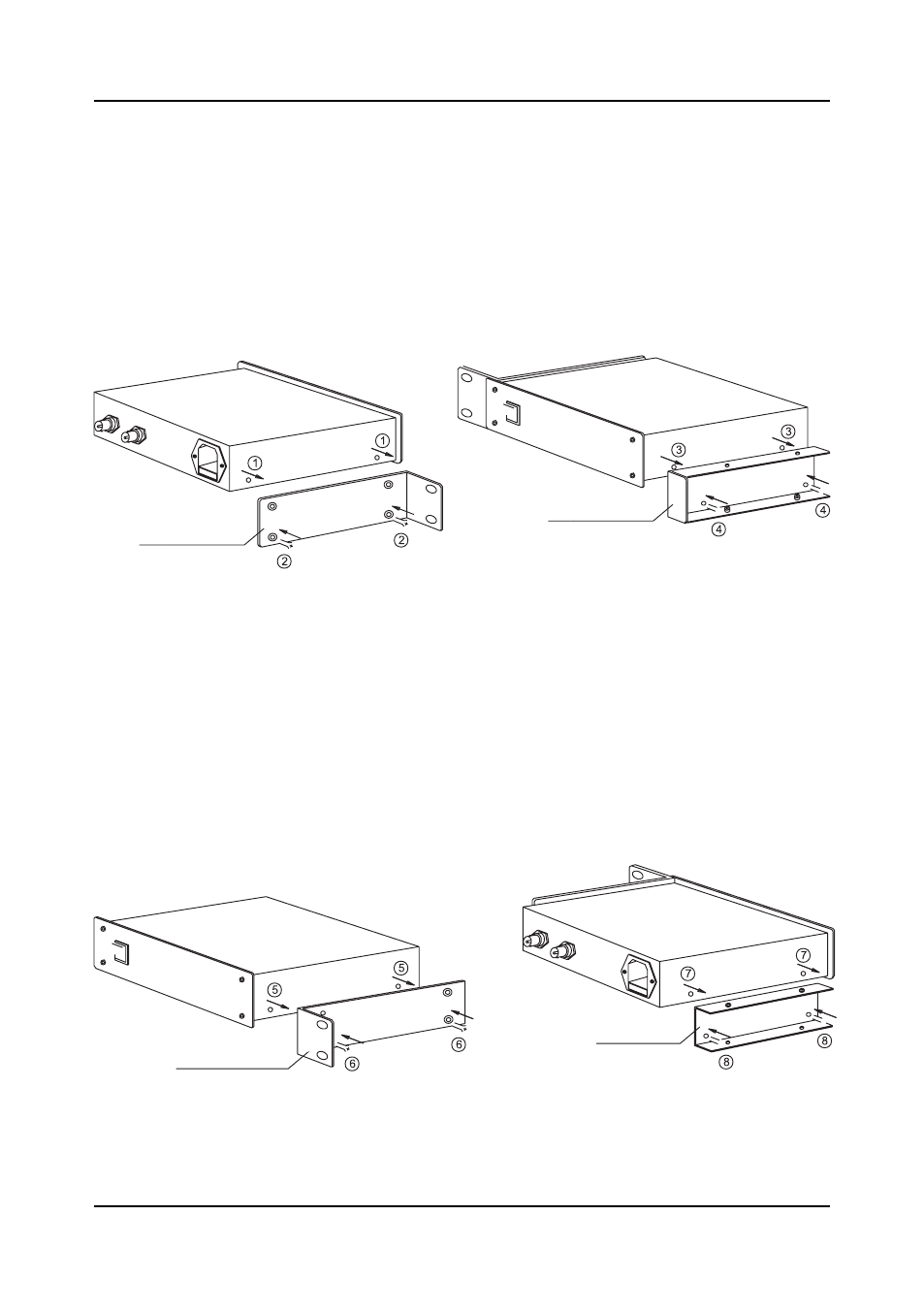

Установка приборов в адаптер RK-80
Прибор I
Прибор I
Скоба B
Скоба А
Прибор II
Прибор II
Скоба B
Скоба А
