KRAMER ELECTRONICS, LTD.
10
10 УСТАНОВКА ПРИБОРОВ
В АДАПТЕР RK-50RN
Этот адаптер предназначен для установки в стойку (1 позиция по вер-
тикали, 1U) следующих приборов Kramer: FC-10, FC-10D, OC-1N, SG-6,
TP-1N, TP-2N, TP-11N, TP-12N, VA-11, VA-12, VA-50P, VM-2N, VM-50A,
VM-50H, VM-50YC, VM-50V, VP-2xl, VM-101, VS-55, VS-55A, VS-55V,
VS-55YC.
1. Вывинтите по два винта с левой стороны прибора I и с правой стороны
прибора II.
2. Привинтите 2 скобы C с помощью четырех черных винтов М3x6 с
потайной головкой (входят в комплект поставки).
3. Вывинтите по два винта с противоположных сторон приборов.
4. Зафиксируйте две скобы B двумя черными винтами М3x6 с потайной
головкой.
5. Зафиксируйте скобу А четырьмя черными винтами М3x6 с потайной
головкой.
6. Если в адаптер устанавливается только один прибор, то закройте отвер-
стие, предназначенное для второго, скобой D.

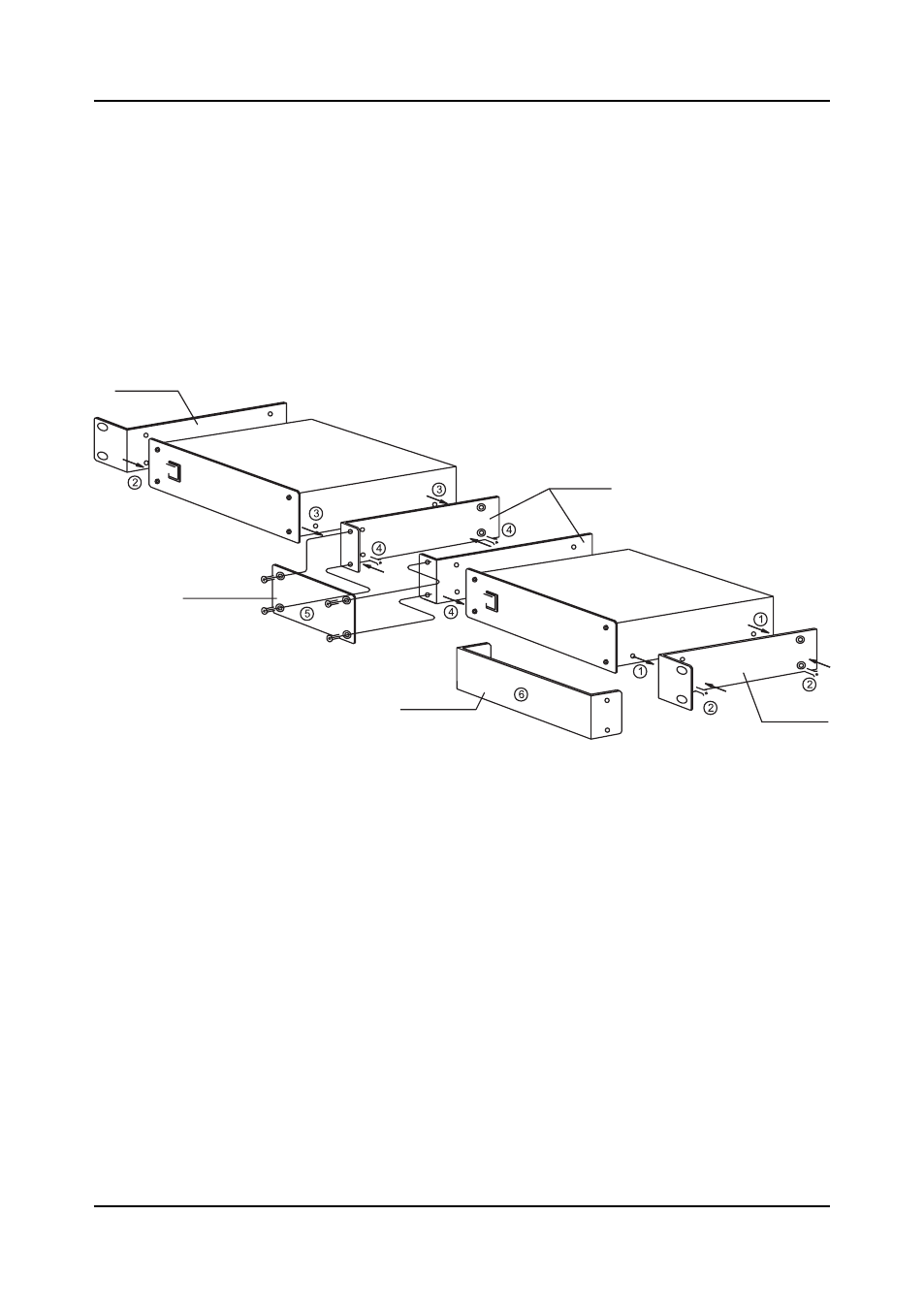

Установка приборов в адаптер RK-50RN
Скоба С
Прибор I
Прибор II
Скоба B
Скоба А
Скоба C
Скоба D
