4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

FC-4001

Расположение органов управления и разъемов FC-4001 показано на рис.
1, их назначение описывается в табл. 1 и 2.

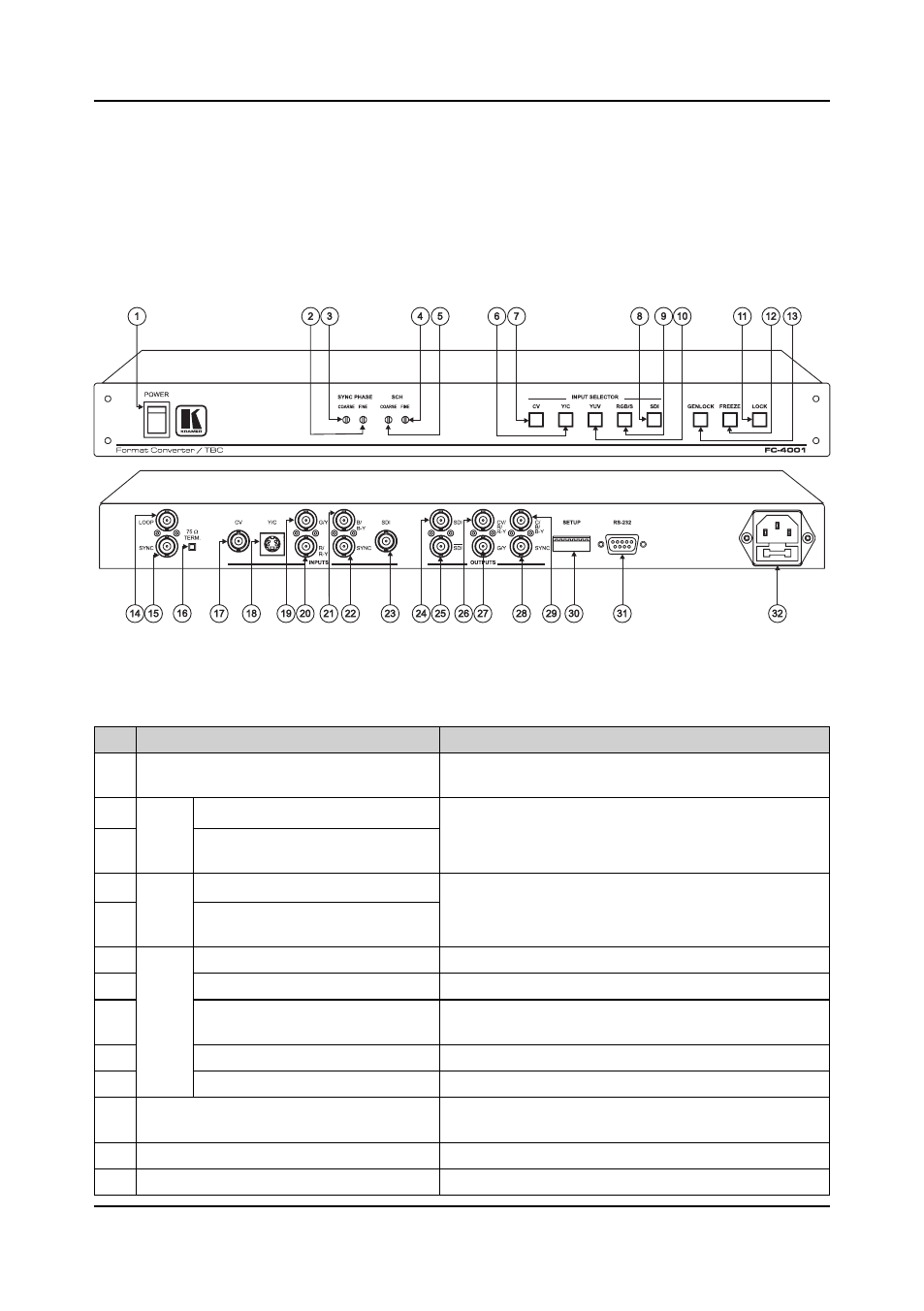

Рис. 1. Преобразователь форматов и корректор временных искажений FC-4001

Таблица 1. Органы управления FC-4001, расположенные на передней панели

Орган управления или разъем

Назначение

1

Выключатель POWER

Включение и выключение питания, световая инди-
кация подачи питания

2

SYNC

PHASE

Подстроечный регулятор FINE

Грубая (COARSE) и тонкая (FINE) регулировка
фазы сигнала синхронизации (выполняется с по-
мощью отвертки)

3

Подстроечный регулятор
COARSE

4

SCH

Подстроечный регулятор FINE

Грубая (COARSE) и тонкая (FINE) регулировка
фазы строчной развертки по отношению к подне-
сущей (выполняется с помощью отвертки)

5

Подстроечный регулятор
COARSE

6

INPUT SELECTOR

Кнопка Y/C

Выбор входа s-Video

7

Кнопка CV

Выбор входа композитного видеосигнала

8

Кнопка SDI

Выбор входа последовательного цифрового виде-
осигнала

9

Кнопка RGB/S

Выбор входа RGB/S

10

Кнопка YUV

Выбор входа YUV

11

Кнопка LOCK

Включение и выключение блокировки кнопок передней
панели (срабатывает при нажатии и удержании более 2 с)

12

Кнопка FREEZE

Включение режима стоп-кадра

13

Кнопка GENLOCK

Включение режима работы с внешним синхросигналом
