KRAMER ELECTRONICS, LTD. 10
7. При необходимости подключите компьютер или другое управляющее
устройство (см. раздел 6.1).
8. Установите переключатели конфигурации в нужное положение
(см. раздел 6.2).
9. Присоедините сетевой шнур (не показан на рис. 3). Рекомендуется
использовать только сетевой шнур, входящий в комплект поставки
прибора.
10. Включите питание FC-4001, а затем питание всех подключенных к нему
приборов.
Управление FC-4001 возможно с помощью кнопок на передней панели
и через интерфейс RS-232.
6.1 Подключение к компьютеру
Для подключения FC-4001 к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Вставьте
нуль-модемный адаптер в разъем DB9 RS-232 на задней панели FC-4001
и девятижильным кабелем с прямой разводкой соедините его с разъемом
порта RS-232 компьютера.
Для подключения FC-4001 к компьютеру без использования нуль-модем-
ного адаптера соедините разъем DB9 RS-232 на задней панели FC-4001 и
разъем последовательного порта компьютера в соответствии со схемой
на рис. 2.

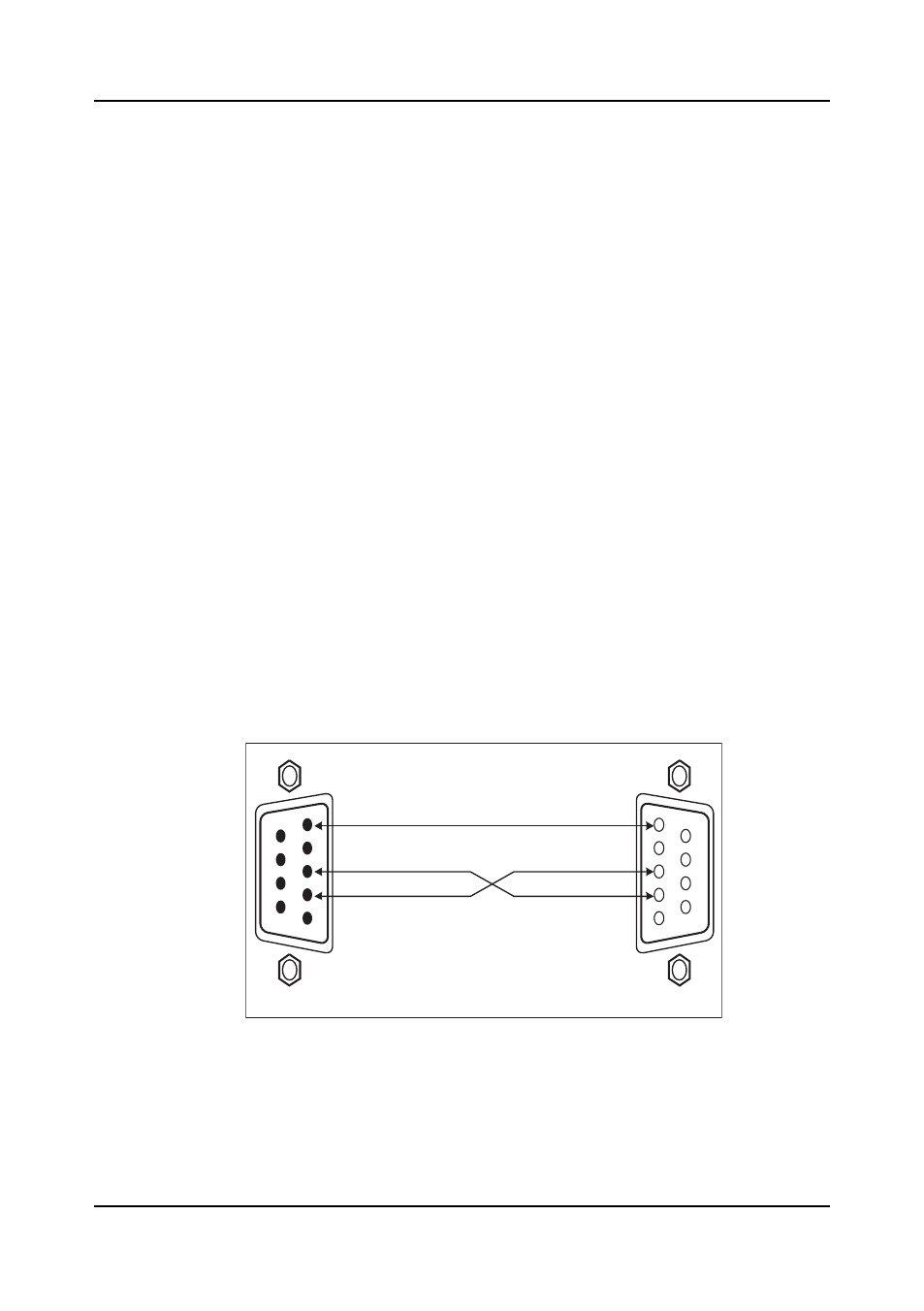

Рис. 2. Подключение компьютера без использования нуль-модемного адаптера
Подключение источников и приемников сигнала
5
4
3
2
1
9
8
7
6
5
4
3
2
1
9
8
7
6
Вывод 5 соединить с выводом 5 (общий провод)
Вывод 3 соединить с выводом 2
Вывод 2 соединить с выводом 3
Разъем DB9 (от компьютера) Разъем DB9 (к FC-4001)
При использовании экранированного кабеля соединить экран с выводом 5
