KRAMER ELECTRONICS, LTD.
8
4. Используя маленькую отвертку, настройте поворотный переключатель
SDI AUDIO GROUP SELECT на желаемый SDI-стереоканал
1
(от 0 до 7).
5. Подключите выход источника питания к разъему питания прибора 5V
DC, а сам источник питания к электросети (не показано на рис. 2).

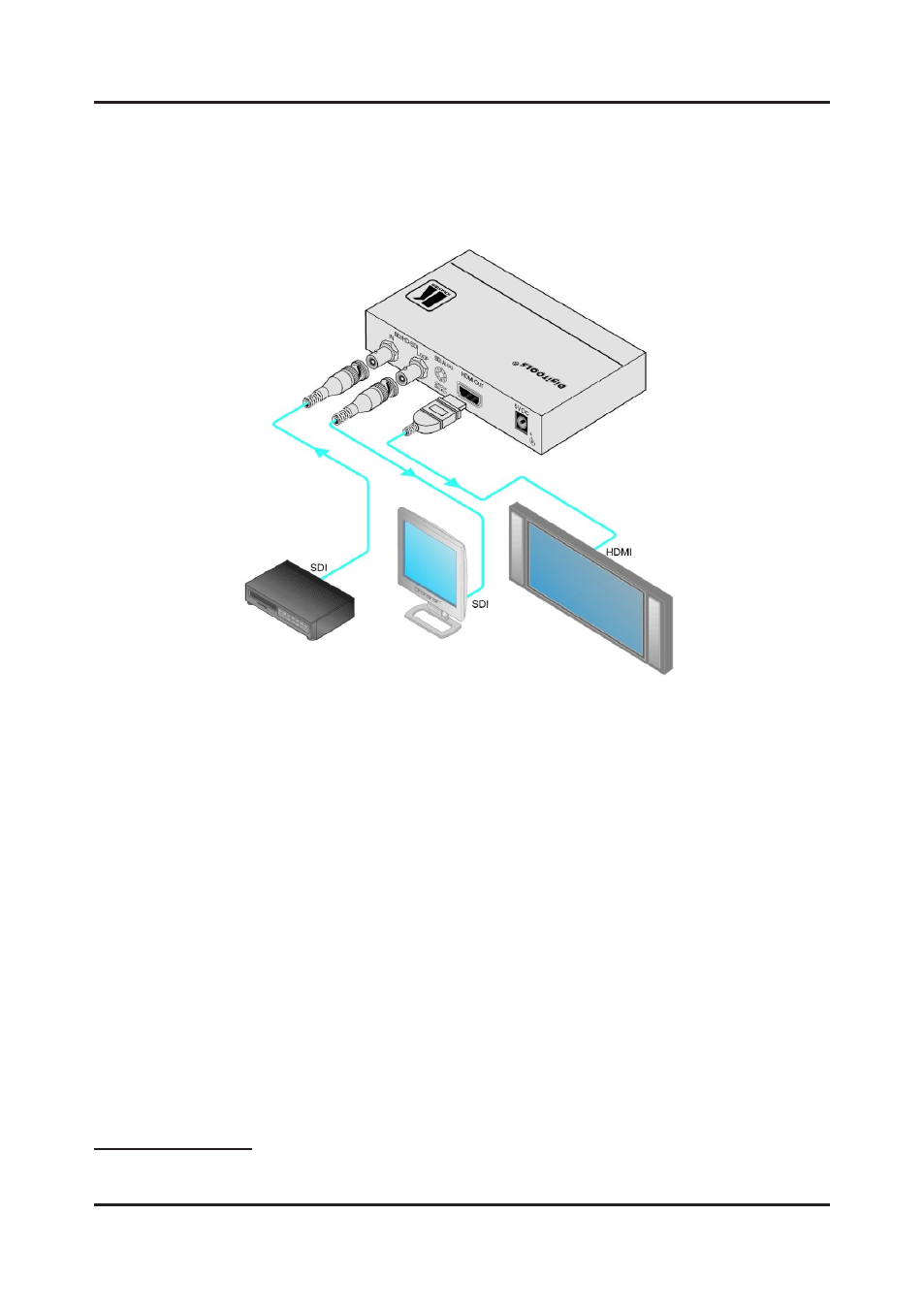

Рис. 2. Подключение преобразователя сигнала SD/HD-SDI в HDMI FC-331
1
Аудио в сигнале SDI состоит из 16 каналов аудио-информации или 8 стереопар. В то время как в других
устройствах выбирается два канала изо всей группы, в FC-331 выбирается сразу одна стереопара.
Вход
Цифровой
видеоплеер
Дисплей HD/
SD/SDI
Плазменный
дисплей
Выход
Описание
