Обзор
2.1 краткое руководство по запуску
В схеме быстрого запуска отражены основные шаги настройки и эксплуа-
тации.
3 ОбзОР
FC-331 – высококачественный преобразователь форматов цифровых
видео сигналов SDI (SMPTE 259M), HD-SDI (SMPTE 292M), и 3G HD-SDI
(SMPTE 424M). Он преобразует формат входного видеосигнала (со встро-
SMPTE 424M). Он преобразует формат входного видеосигнала (со встро-
424M). Он преобразует формат входного видеосигнала (со встро-
M). Он преобразует формат входного видеосигнала (со встро-
). Он преобразует формат входного видеосигнала (со встро-
енным аудиосигналом) в выходной сигнал HDMI с разрешением и часто-
той кадров
,
соответствующими входному сигналу
1
.
Отличительные особенности FC-331:
Разъемы BNC для входных сигналов SD/HD-SDI/3G HD-SDI
•
Проходной вход для сигнала SDI и выход для сигнала HDMI
•
Cовместимость с HDTV
•
Светодиодные индикаторы входного и выходного сигналов на передней
•
панели. Автоматическое распознавание и индикация разрешения вход-
ного сигнала: зеленый цвет — стандартное разрешение (SDI), синий
цвет — высокое разрешение (HD-SDI)
Источник питания 5 В постоянного тока
•
1
Без масштабирования

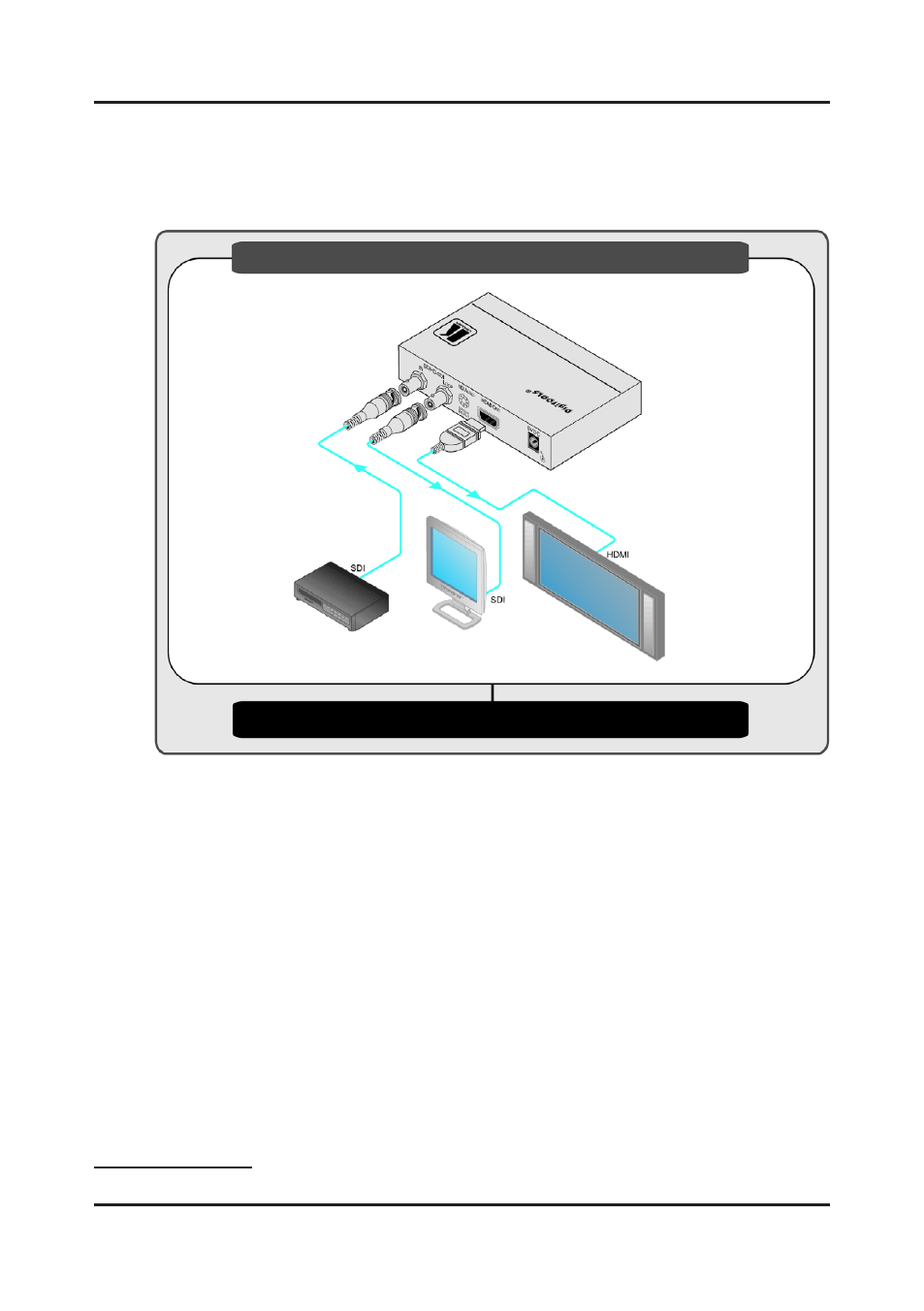

Шаг 1. Подключение входов и выходов — см. раздел 5
Шаг 2. Подключить электропитание
Вход
Цифровой
видеоплеер
Дисплей HD/
SD/SDI
Плазменный
дисплей
Выход
