4 ОРгАны УПРАВЛенИя И РАзъеМы
FC-3ETH
На.рис..1.показано.расположение,.а.в.табл..2.описано.назначение.органов.
управления.и.разъемов.преобразователя.FC-ETH.

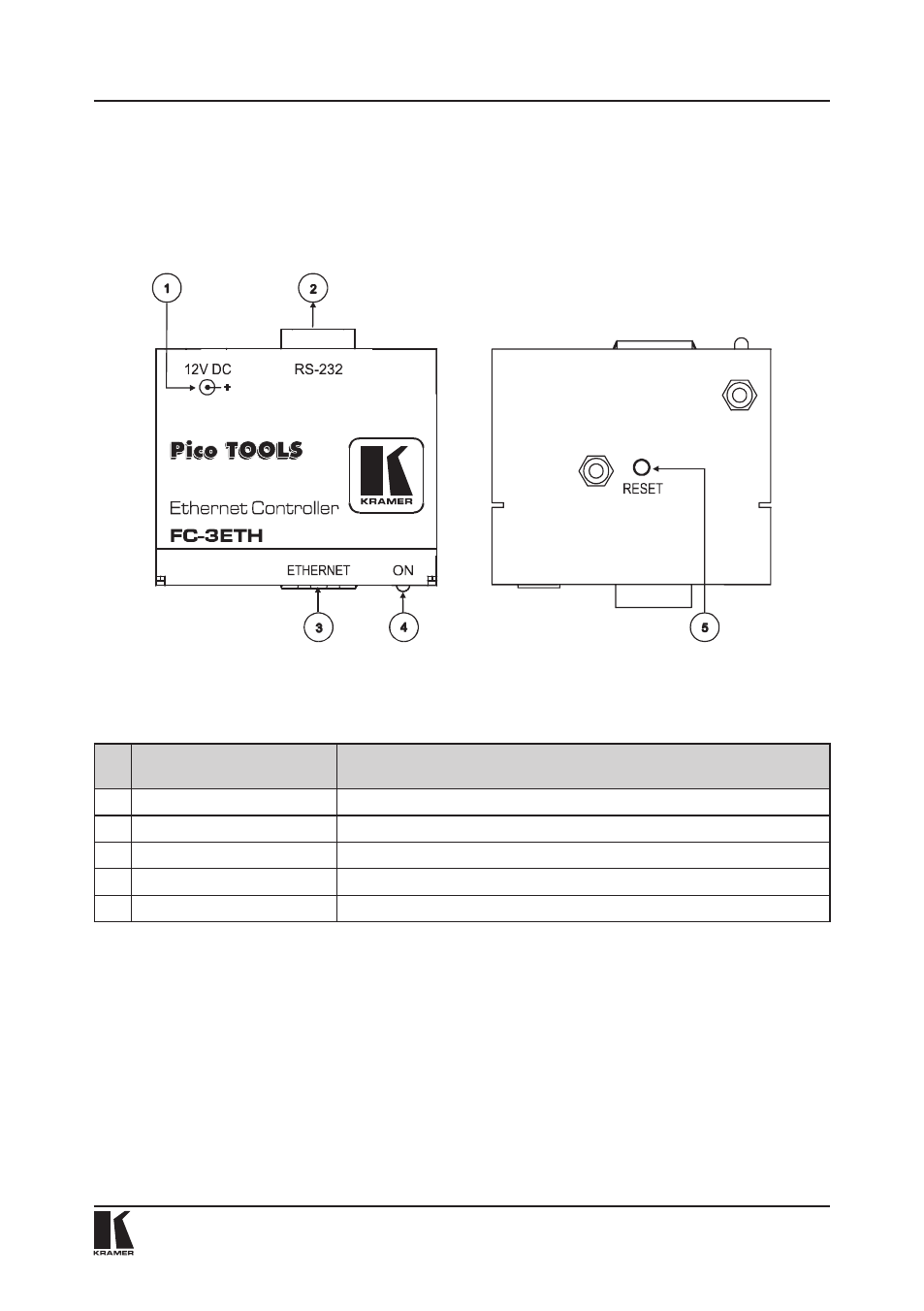

Рис. 1. Преобразователь Ethernet—RS-232 FC-3ETH
Таблица 2. Органы управления и разъемы FC-3ETH
№
орган управления или
разъем
назначение
1
Разъем.12V.DC
Подключение.источника.питания.(постоянное.напряжение.12.В).
2
Разъем.RS-232
Подключение.компьютера.или.прибора.с.интерфейсом.RS-232
3
Разъем.ETHERNET
Подключение.к.локальной.сети
4
Светодиод.ON
Индикация.подачи.напряжения.питания
5
Кнопка.RESET
Общий.сброс.прибора
Органы.управления.и.разъемы.FC-3ETH
