порт..Данные.всегда.направляются.на.сетевое.устройство,.IP-адрес.и.порт.
которого.указаны.в.настройках.FC-ETH,.и.принимаются.только.от.устройс-
тва.с.таким.же.IP-адресом..Данные,.полученные.с.другого.IP-адреса,.игно-
рируются..Пример.подключения.приборов.для.работы.в.режиме.активной.
маршрутизации.показан.на.рис..17.
KEY BOARD EX TE NSIO N
REM OTE CONTACT
RS-4 85
RS-2 32 IN
RS-2 3 2 OUT
12 V DC
1 2
1 2 3 4 5 6 7 8 G
4
6
8
10
3
5
7
9
11 12
14
16
O
UT
13
15
IN
RC-3000
Прибор Kramer

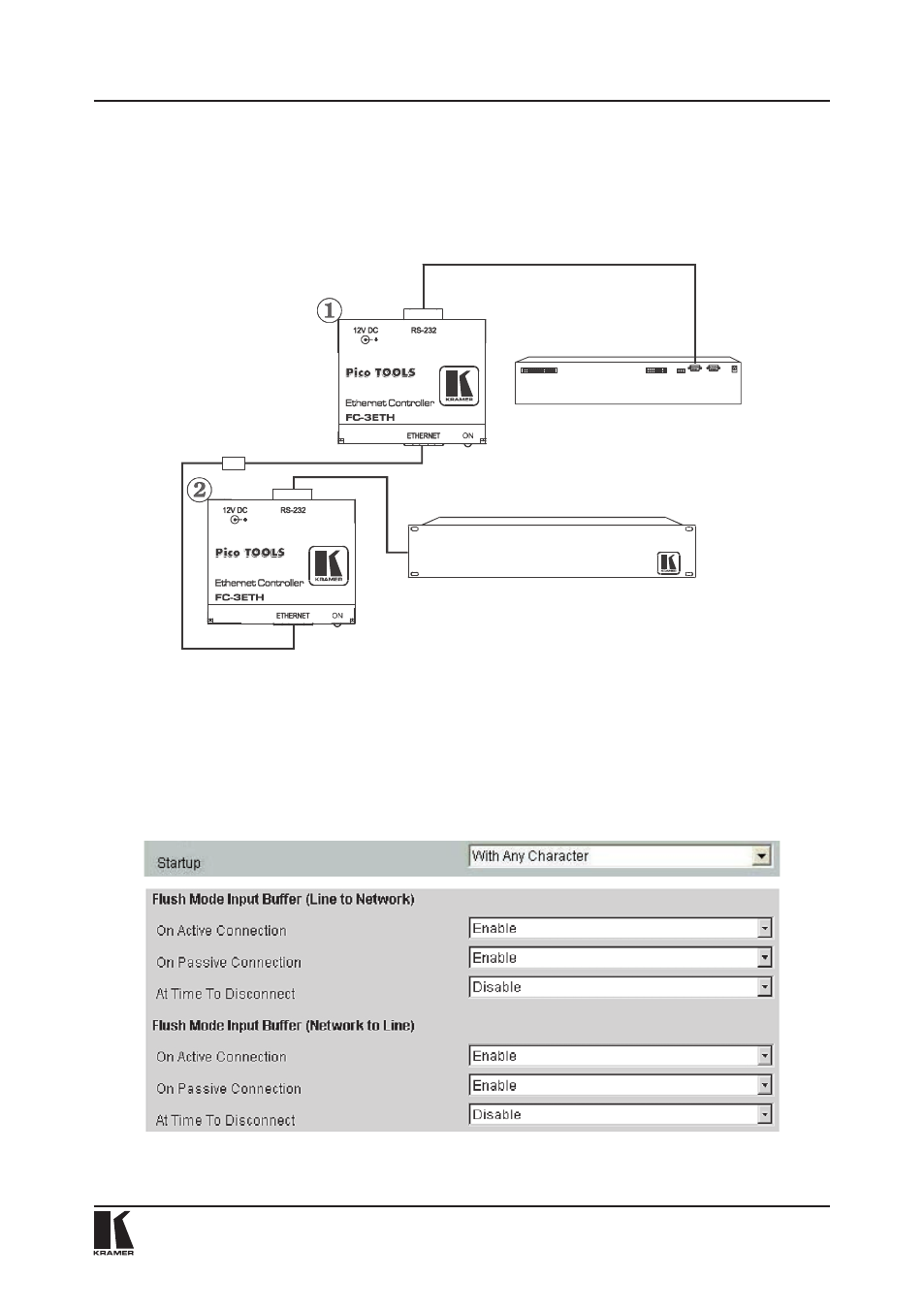

Рис. 17. Организация передачи данных в режиме активной маршрутизации
Настройка.прибора.для.работы.в.режиме.активной.маршрутизации
Для. работы. FC-ETH в. режиме. активной. маршрутизации. задайте. пара-
метры.в.окне.настроек.(Connect.Mode.Settings.и.Flush.Mode.Input.Buffer,.
раздел.5.5.3).для.первого.прибора.так,.как.показано.на.рис..18,.а.для.вто-
рого.прибора.в.соответствии.с.рис..19.
Рис. 18. Настройка FC-3ETH (прибор 1) для работы в режиме активной маршрутизации
Настройка.FC-3ETH
