KRAMER ELECTRONICS, LTD.
14

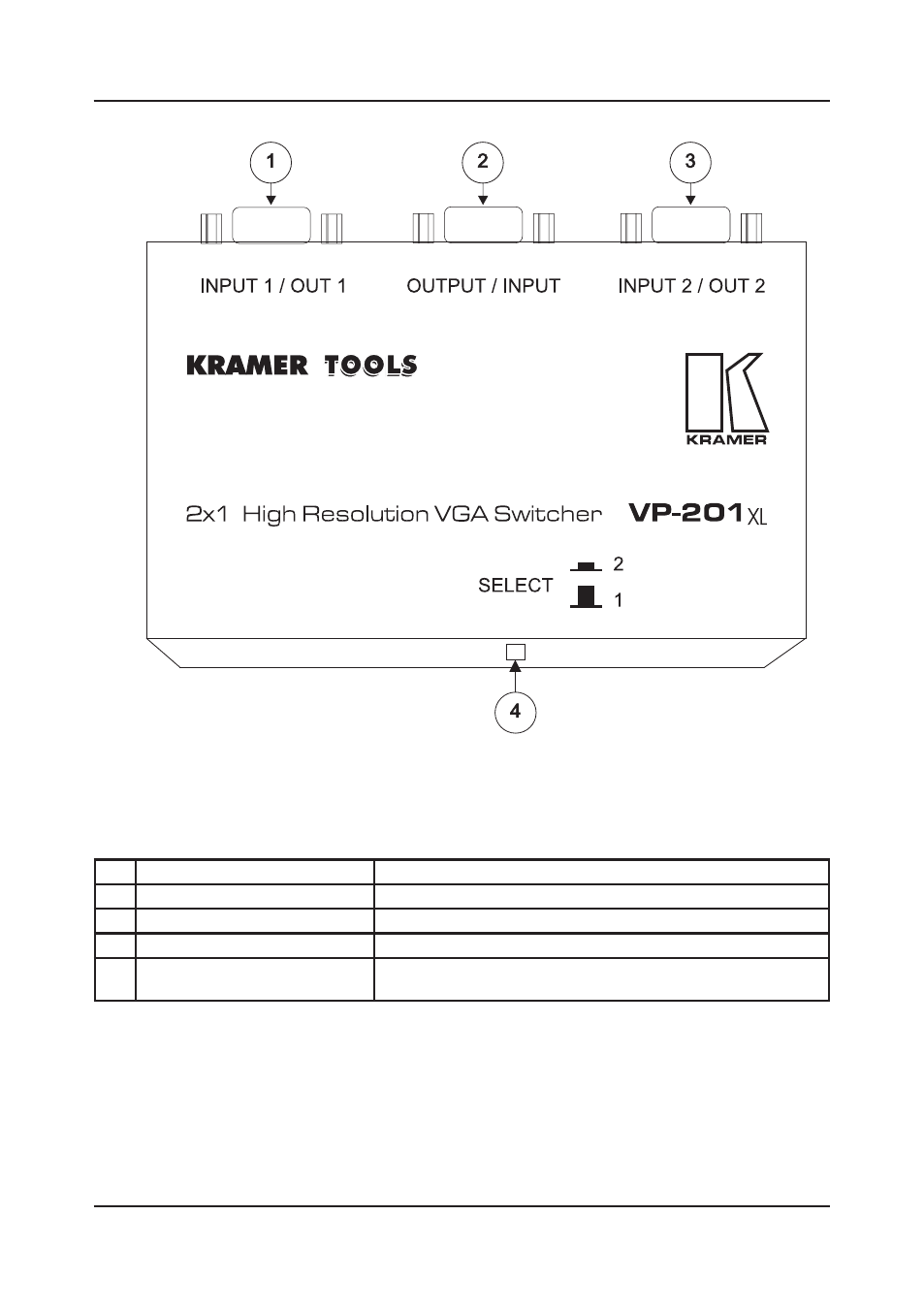

Рис. 4. Элементы управления панели коммутатора VP-201xl
Таблица 4. Элементы управления панели коммутатора VP-201xl
№
Элемент управления
Назначение
1.
Разъем
INPUT 1 типа HD15F
Вход 1 сигнала VGA/WUXGA (выход 1).
2.
Разъем
INPUT 2 типа HD15F
Вход 2 сигнала VGA/WUXGA (выход 2).
3.
Разъем
OUTPUT типа HD15F
Выход VGA/WUXGA сигнала (вход).
4.
Кнопка селектора входа
SELECT
Кнопка служит для выбора нужного входа (в отжатом положении
активен вход
INPUT 1, в нажатом положении — вход INPUT 2).
Механические коммутаторы
